商品の詳細:
|
| 測定範囲 (45#鋼): | 0.15mm – 1800mm | 指示の誤差 (<10mm): | ±0.005mm |
|---|---|---|---|
| 指示の誤差 (≥10mm): | ±0.1% | 反復性の間違い: | ±0.001mm (自己試験) |
| 測定の頻度: | 4Hz、8Hzの、16Hz | 健全な速度の範囲: | 400-19999m/s |
| ハイライト: | 手持ちのデジタル超音波厚み計,高精度デジタル超音波厚み計 |
||

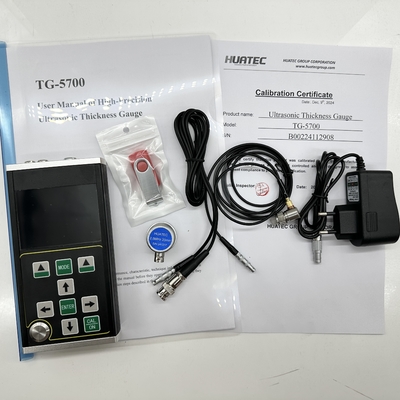

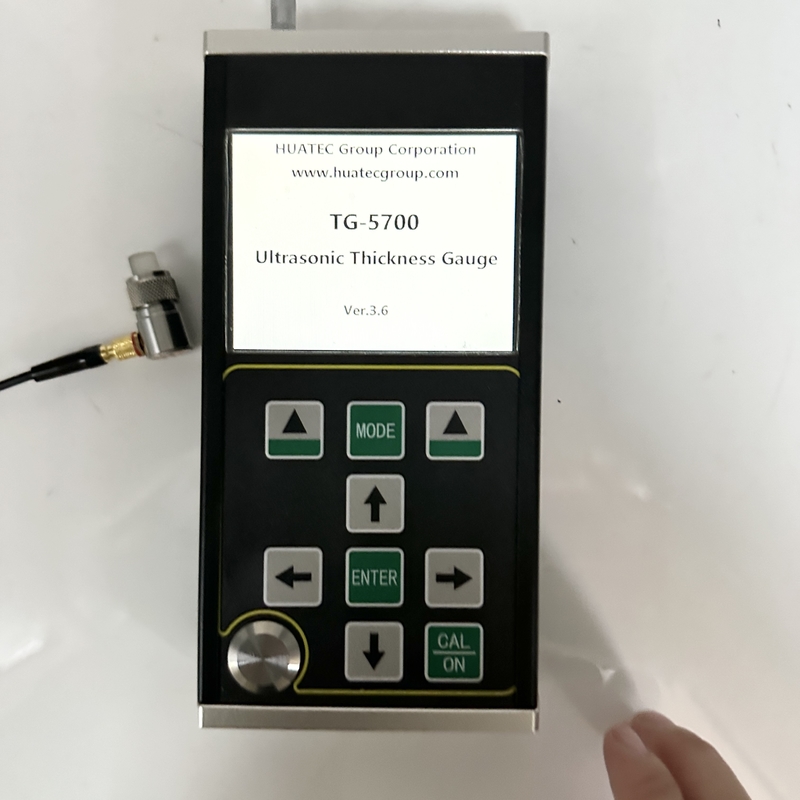

TG-5700 手持ちの高精度デジタル超音波厚み計 A/Bスキャン
TG-5700は,A/Bスキャンによる新しいタイプのハンドヘルド高精度デジタル超音波厚み計である.パルス反射に基づく超音波厚み測定の原則を採用している.恒定速度でそれを伝播し,その背面から反射を得ることができます.測定解像度は0.001mmで,測定範囲は0.15mm (鋼) ほど薄い.
この製品は,プレートや加工部品を正確に測定できます.一方,使用中の腐食後,生産機器のパイプや圧力容器の薄化の度合いを監視できます.石油に使うことができます化学産業,金属産業,造船,航空宇宙,エネルギーなど.
この製品は,次の基準を満たしている: 超音波厚み計の校正仕様 (JJF 1126-2004).
| ポイント | TG-5700 |
| 探査機のタイプ | シングル・クリスタル・プロンド/ダブル・クリスタル・プロンド |
| 測定範囲 (45#鋼) | 0.15mm 1800mm |
| 指示の誤差 (<10mm) | ±0.005mm |
| 指示の誤差 (≥10mm) | ±0.1% |
| 繰り返しの誤り | ±0.001mm (自己試験) |
| インディケーションの安定性 | エコー強度,材料減衰係数,増幅率,ゲートの高さによって厚さ測定値に影響されないように,ゼロクロスとマルチエコー技術が採用されている.測定安定性と信頼性が高い. |
| 測定頻度 | 4Hz,8Hz,16Hz |
| 決議 | 0.1mm0.01mm0.001mm(0.01インチ,0.001インチ0.0001インチ) |
| パルス発電機 | 負の正方形波の放出が採用され,パルス幅と電圧は自動的に探査機とマッチされます. |
| 音速範囲 | 400~999m/s |
| カリブレーションブロック | 4mm (鋼) |
| 自動停止 | 5分,10分,20分,手動でシャットダウンすることもできます |
| 探査器の校正 | 一点校正,多点校正 |
| 利益 | 自動加強制御,手動加強制御 |
| 増幅範囲 | 0~70dB |
| 検出モード | ラジオ周波数 (RF),正半波 (POS),負半波 (NEG),フル波 (FULL) |
| 測定モード | (1) MB-E:初期エコーから最初の底エコーまでの通過時間に基づく測定モード (2) E-E:浸透コーティング測定モード,任意のEm ≈ Enエコーはオプションである (3) ME-E:多重エコー測定モード(4) THIN: 薄壁測定モード |
| 数値モード | 厚さ値モード,差/減速速度モード,最大/最小値モード |
| Aスキャンモード | 入手可能 |
| Bスキャンモード | 入手可能 |
| 結合表示 | 入手可能 |
| バッテリー表示 | 入手可能 |
| 言語 | 英語 |
| ユニット | mm/インチ |
| メニュー操作 | 入手可能 |
| ソフトウェア機能 | ダイナミックゲート設定,ブランキング設定 (Blank),エコーブランキング設定 (E-Blank),エコー凍結,エコー翻訳およびスケーリング |
| 貯蔵機能 | 100000の厚さ (100グループ,各グループに1000) 500のAスキャン波形と500のBスキャン波形を同時に保存できます |
| ホストプログラムのアップグレード | 入手可能 |
| ディスプレイ | 3.5 "QVGA (320 × 240) カラー TFT-LCD画面 |
| データ送信 | USB3.0シリアル通信をサポートし,コンピュータにデータを送信します. |
| 作業温度 | -10°C+50°C;特別な条件があれば, -20°Cに達する. |
| 動作電圧 | 4つの5号 AA電池が必要です.電力が不十分であれば,低電圧のプロンプトがあります. |
| 総寸法 | 204 x 100 x 36 (ミリ) |
| 総重量 | 310 g ((バッテリーなし) |
この製品にはAスキャンモード,Bスキャンモード,数値表示モードがあります.
● 測定範囲は広く,ユニークな"複数エコー"技術が採用され,最小測定厚さ0.15mm (鋼) の超薄部品の測定を実現します.
●この製品は高精度で厚さを測定することができ,最大測定解像度は0.001mmに達します. 繰り返しの解像度は±0.002mmに達できます.
● 表面に塗料層とコーティングが付いている材料を測定するために使用される貫通コーティングとエコー・トゥ・エコー測定の機能があります.
●複数の測定モード: mb-e, E-E,me-eモードは,従来の厚い工品の測定に対応します. 薄いモードは,薄い部品の測定を実現します.
● 数値モードには,従来の厚さ値モード,差/減速率モード,最大値モードが含まれます.
● 2 つの増強モード:自動増強 / 手動増強
● 手動 の 停止 と 自動 的 停止 を 設定 でき,省エネ の 機能 も あり ます
● 双晶探査機 と 単晶探査機 を 含め,多種多様な探査機 を サポート し,高周波探査機 の 20MHz まで を サポート し ます
● 質量 ストレージ を サポート し,100000 の 厚さ 値,A スキャン 波形 の 500 グループ,B スキャン 波形 の 500 グループ を 同時に 保存 できる
● 高画質 320×240 (QVGA) の 高解像度 の 3.5 インチ の 大きい 彩色 TFT-LCD ディスプレイ
● 各種校正方法があり,単点校正,多点校正,手動校正モードをサポートします.音速と探査のゼロ位置を同時に校正することができます2つの結晶探査機のV経路の修正をサポートします.
● メートル と イギリス システム の 変換 を サポート し,ミリメートル と インチ の 単位 を 切り替える
● 英語 の 表示 を サポート する
金属 (鋼,鋳鉄,アルミ,銅など),プラスチック,セラミック,ガラス,樹脂,ガラス繊維,その他の優れた超音波導体の厚さを測定するのに適しています.
超音波厚み測定の原理は,光波測定と類似している.探査機が発する超音波は測定対象に到達し,対象内に伝播する.材料のインターフェースに到達すると測定された材料の厚さは,材料内の超音波伝播時間を正確に測定することによって決定されます.
選択可能な探査機:
| TS400 双晶探査機 | 10Mhz | 5mm | 0.5-50mm |
| TS500 双晶探査機 | 5Mhz | 5mm | 1.0~65mm |
| TS510 双晶探査機 | 5Mhz | 10mm | 1.0〜500mm |
| DTM15 単結晶探査機 | 15 MHz | 6mm | 0.15-22.5mm |
| DTM7.5 シングルクリスタルプローブ | 7.5Mhz | 6mm | 0.5-22.5mm |
| DTM10 単結晶探査機 | 10Mh | 6mm | 0.3-22.5mm |
| DTM5 単結晶探査機 | 5M | 6mm | 1.0-22.5mm |
| BD510 シングルクリスタルプローブ | 10Mh | 10mm | 1-1000mm |
| BD212 単結晶探査機 | 2MHz | 12mm | 4~800mm |
| 二重結晶探査ケーブル | |||
| 単結晶探査ケーブル | |||
