商品の詳細:
|
| 荒さ: | R = 2.5μm,5μm,10μmおよび15μm | 5つの星状の欠陥の範囲: | 3.0~5.5mm直径 |
|---|---|---|---|
| スタンダード: | ISO 3452-3:2013 | ||
| ハイライト: | PT 試料基準試験ブロック,試料基準試験ブロックII型 |
||

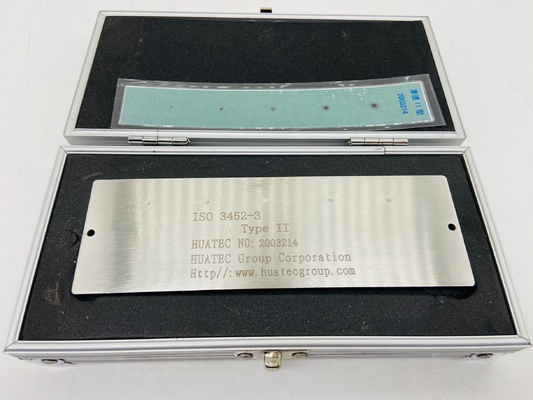

PT 試料基準試験ブロックII型
浸透性性能評価試験ブロック ISO 3452-3:2013は2種類の基準ブロックを記述している.タイプ2の基準ブロックは,DPIシステムのパフォーマンスの日常評価のためのものである.
| 欠陥番号 | 1 | 2 | 3 | 4 | 5 |
| 典型的な (直径) 寸法 (mm) | 3 | 3.5 | 4 | 4.5 | 5.5 |
| 色コントラスト穿透剤のサイズ (mm) | |||||
| 流光透射剤によるサイズ (mm) |
|
注: 5つの裂け目の直径 mm,容積 ±10%
五点ステンレス鋼のクロム塗装の試料は,貫通性欠陥検知系列のII型試料である.標準 GB/T18851-2008 と EN ISO3452-3 に準拠して製造されています:2013テストブロックは,GB/T18851-2008,EN ISO3452およびASME規格の要件を満たしています.人工欠陥の実際の測定値は,ISO 10474またはEN 10204タイプ3に基づいて行われます..1 証明書
直径の測定には,水と乾燥型デベロッパーによる2級の?? 光透射剤; 2級のカラーコントラスト透射剤を使用した. (実際の状態と更新,材料の種類を使用した)

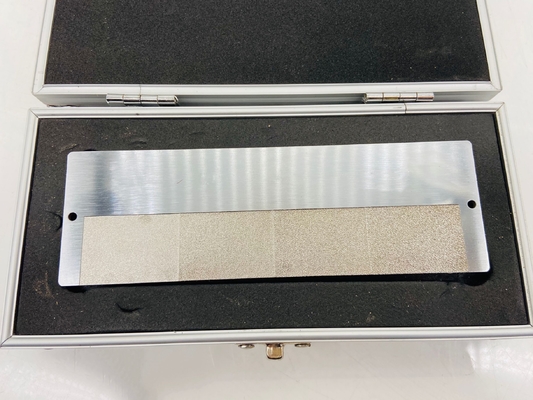

基準ブロックタイプ2は,硬いクロム合金とニッケル層を塗装したステンレス鋼で作られています.
この層には,直径3.0mmから5.5mmの星状の5つの欠陥が人工的に作られ,その5つの欠陥は,そのサイズに応じて均一に配置されています.洗浄性の評価のために,基準ブロックタイプ2は,R = 2の荒さを持つ隣接する4つのパッチを含みます..5μm,5μm,10μmと15μm.最小の欠陥が最小の荒さを示す領域の隣にある.
