商品の詳細:
|
| パラメータ (μm): | RA、Rz、Rq、Rt | 横の長さ (mm): | 6 |
|---|---|---|---|
| サンプリング長さ (mm): | 0.250 だった802 について50 | 評価長さ (mm): | 1.254 について05 について0 |
| 表示間違い: | ±(10nm+0.1A) | ||
| ハイライト: | 5.0mm 表面粗さテスト,ポケット型表面粗さ検査機,工業用表面粗さ検査機 |
||

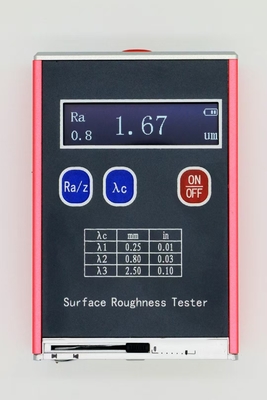

SRT-5000B Ra,Rz,Rt,Rq ポケットサイズハンドホールド表面粗さテスト
ポケットサイズSRT-5000Bは,新世代の表面粗さテスト機シリーズである.高精度,幅広い用途,シンプルな操作,携帯性,安定した性能が特徴である.テストは,様々な金属と非金属の表面粗さ測定に広く使用されていますセンサーと主体とハンドホールドデザインの統合構造により,生産現場での使用に適しています.
| パラメータ (μm) | ラ, Rz, Rq, Rt |
| 横の長さ (mm) | 6 |
| サンプリング長さ (mm) |
0.250 だった802 について50 |
| 評価長さ (mm) | 1.254 について05 について0 |
| 測定範囲 (μm) |
Ra,Rq:0.05 ~ 150 Rz,Rt:0.1 ~ 50 |
| 表示エラー | ±(10nm+0.1A) |
| 表示値の重複性 | <6% |
| スタイラス |
ダイヤモンドの尖端 ラジウス:10 μm±1 μm ダイヤの先角: |
| 静止した測定力とスタイラスによる変化 |
静止した測定力: ≤0.016N 測定力の変化: ≤800N/m |
| センサーの滑り次第圧力 | ≤0.5N |
| バッテリー | 3.7Vのリチウムイオン電池 |
| 全体の次元 | 106 mm×70 mm×24 mm |
| ホスト重量 | 200g |
| 運用条件 |
温度: -20°C〜40°C 相対湿度: < 90% 振動がない 腐食媒介がない |
| 保存条件 |
温度: -25°C~60°C 相対湿度: < 90% |
センサーが運転手によって動かされ 試験面に沿って均質な線形運動をするとき作業面に触れるスタイラスは,作業面に沿って垂直に上下移動します.A/D を通して電子信号に変換され,A/D を通して電子信号に変換されます.Rq と Rt の値が画面に表示される.
| Ra (μm) | Rz (μm) | サンプリング長 λc (mm) |
| >5~10 | >20~40 | 2.5 |
| >2.5〜5 | >10~20 | |
| >1.25〜25 | >6.3〜10 | 0.8 |
| >0.63~1.25 | >3.2〜63 | |
| >0.32~063 | >1.6〜32 | |
| >0.25~032 | >1.25〜1.6 | 0.25 |
|
>0.20~025 >0.16~020 |
>1.0〜1.25 >0.8~1.0 |
|
|
>0.125~016 >0.1~0125 >0.08~01 |
>0.63~08 >0.5~063 >0.4~05 |
|
|
>0.063~008 >0.05~0.063 >0.04~005 |
>0.32~04 >0.25~032 >0.2~025 |
|
|
>0.032~004 >0.025~0032 >0.02~0025 |
>0.16~02 >0.125~016 >0.1~0125 |
| 部分 | 量 | 注記 | |
| スタンダード | ホスト SRT-5000B | 1 | |
| 5VAC電源アダプタ | 1 | ||
| USBケーブル | 1 | ||
| 操作説明書 | 1 | ||
| 保証カード | 1 | ||
| カリブレーション証明書 | 1 | ||
| 梱包リスト | 1 | ||
| 資格証明書 | 1 | ||
| 装備ケース | 1 | ||
| 選択可能 | 標準サンプルテンプレート | 1 | |
| ガラスの支柱 | 1 |
