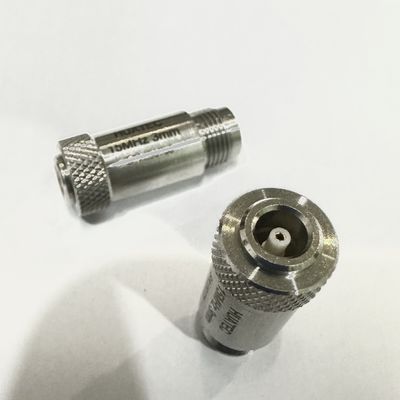

溶接ルート腐食検査用TOFDプローブ 1-15MHz 周波数範囲

非破壊的な溶接根腐食試験TOFD 1つの送信と1つの受信 ブロードバンドナローパルスプローブ

TOFD探査機は,超音波 difrction time difference (TOFD) の検出のための非破壊的な試験に使用される重要な部品である.

TOFD技術では ブロードバンド・ナローパルス・ソンドが2つあります ひとつは送信機と もう一つは受信機です探査機は,溶接シームの中央線に相対して対称に配置されています送信探査機は,特定の角度で検査された作業部件に衝突する焦点のない縦波束を生成します.束の一部は近表面に沿って伝播し,受信探査機によって受信されます底面から反射され,探査機に受信される.受信探査機は,欠陥先からの difraktion信号とその時間差を受信することによって,欠陥の位置と高度を決定.

• 小さいウエフラー:大幅な拡散角を達成し,覆盖面を拡大することができます.
• ブロードバンド:信号はより広い周波数範囲内で生成できる.例えば,通過波は,中央周波数よりもはるかに低い周波数を持つ信号である.
• 脈が狭い最良の解像度を得るために
• 高い感受性通常はピエゾ電気複合材料で作られ,高音響電気変換効率を有する.

• 石油化学産業石油パイプラインや貯蔵タンクなどの重要な設備の検査に使用されます腐食やストレスのような要因によって発生する可能性のある内部欠陥を迅速に検出できます漏れや爆発などの重大事故を回避する.
• 電力とエネルギー電源・エネルギー産業におけるボイラーや蒸気タービンなどのコア機器の定期的なメンテナンス・修理においてTOFD探査機は,機器の内部構造の整合性を深く検出するために使用できます, 潜在的な欠陥を迅速に特定し,処理します.
• 航空宇宙製造:機体エンジンブレードや機体構造部品などの重要な部品の検査において重要な役割を果たします内部欠陥を正確に検出し,欠陥による飛行事故を防ぐことができる.

• 段階配列TOFD探査機:主に溶接の根部での腐食検出に使用される.
• 小径のパイプ専用TOFD探査機:小径パイプ用の専用TOFDクイーンで装備され,小径パイプの検査に使用される.

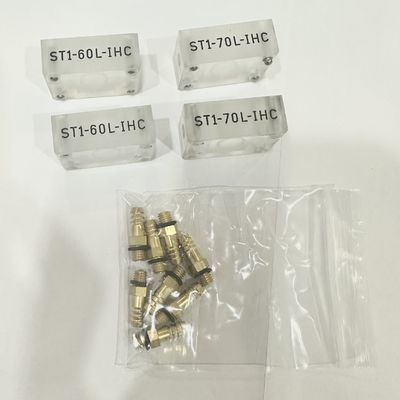

• COD クイーン TOFD 探査機:COD クイーンを使用することで,コンテナの長さ帯の溶接を対応した作業部品表面にマッチするように検査することができます.
• ステンレス鋼のホイジング・クイーンTOFD探査機:ステンレス・ステール・ハウジング・クインの使用は,クインを保護することができます.
