商品の詳細:
|
| 測定は鳴った: | 640μm （- 320μm~320μmの）/25200μin （- 12600μin~+12600μin） | 標準: | ISO4287、ANSI b46.1、DIN4768、JISb601 |
|---|---|---|---|
| 断ち切られた長さ（lr）: | 0.25、0.8、2.5mm | 査定の長さ（ln）: | Ln=のlr×n n=1~5 |
| スタイラス先端: | ダイヤモンド、90°の円錐形angle/5μmR | 力: | 測定force<4mNのスキッドforce<400mN |
| に正確: | 0.001μm | 反復性: | ≤3% |
| 残りのプロフィール: | ≤ 0.010μm | ||
| ハイライト: | 高く正確な表面の粗さのテスター,非破壊的なテストの表面の粗さのテスター,荒さのメートルの非破壊的な試験装置 |
||

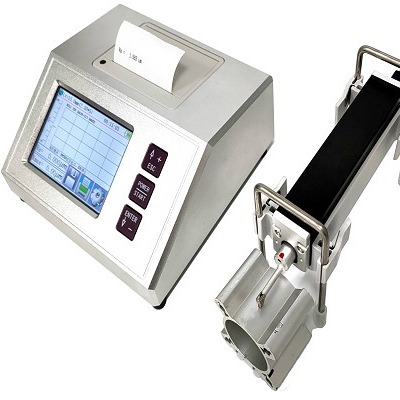

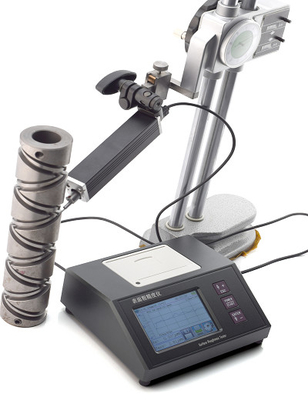

作り付けプリンターが付いているSRT-6690表面の粗さのテスター
適用
この器械は硬い表面で、製造業を、テスト処理する、機械類の分野の測定の金属および非金属部品測定する、表面の粗さのために適しているいろいろ機械化の部分商品の点検および他の品質管理部のために広く利用された。点検部屋、測定および商品の監査課によって大きい仕事の部分および生産ラインの現地の測定のために、また移動式測定のために特に適した、測定は仕事の部分への損害を与えない。
特徴
|
測定は鳴った
|
Z軸（垂直） | 640μm （- 320μm~320μmの）/25200μin （- 12600μin~+12600μin） | |
| Ｘ軸（横断） | 17.5mm （0.69インチ） | ||
| 決断 | Z軸（垂直） | 0.002μm/±20μm | 0.004μm/±40μm |
| 0.008μm/±80μm | 0.02μm/±160μm | ||
| 0.040um/±320um | |||
| 表示 |
変数
|
RAのRz、Rq Rt、Rc Rp Rv R3z R3yのRz （JIS） Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2 | |
| 査定されたグラフィック | Rmrのカーブ、荒さのカーブ、第一次プロフィール、フィルター波形 | ||
| 標準 | ISO4287、ANSI b46.1、DIN4768、JISb601 | ||
| フィルター | RC、PC-RC、Gauss、D-P | ||
| 断ち切られた長さ（lr） | 0.25、0.8、2.5mm | ||
| 査定の長さ（ln） | Ln=のlr×n n=1~5 | ||
| センサー | 測定の主義 | 差動インダクタンス | |
| スタイラス先端 | ダイヤモンド、90°の円錐形angle/5μmR | ||
| 力 | 測定力<4mn> | ||
| ガイドの部品 | 堅い合金、湾曲のスキッドの半径:40mm | ||
| 測定の速度 | lr=0.25、Vt=0.135mm/s lr=0.8、Vt=0。5mm/s | ||
| lr=2. 5のVt=1mm/sのリターンVt=1mm/s | |||
| に正確 | 0.001μm | ||
| 許容 | 精密な標本の± （5nm+0.1A）のA=Raの標準的な価値 | ||
| 反復性 | ≤3% | ||
| 残りのプロフィール | ≤ 0.010μm | ||
| 電源 | 作り付けのリチウム イオン電池3600mAh | ||
| 主要な単位次元 | 155×145×58mm | ||
| ドライブ単位次元 | 23×27×115mm | ||
| 高さのアダプターのズームレンズ | 40mm | ||
| 重量 | 1000gのまわり | ||
| 労働環境 | 温度:- 20℃ | 40℃の湿気: < 90=""> | ||
| 店および交通機関 | 温度:- 20℃ | 40℃湿気: < 90=""> | ||
| 標準的なセンサー | 溝センサー | ||
|
標準的な配達
|
主要な単位、溝センサー（非保証の部品）、40mmの高さのアダプター、口径測定の標本、標本のホールダー、延長ケーブル、接触ペン、力の充電器及びUSBケーブル、器械の箱 | ||
| 任意付属品 | 磁気立場、高さのゲージおよびアダプターの曲げられたセンサー、小さい穴センサー、深い溝センサー、非常に小さい穴センサー、延長棒、直角の棒、小型プリンター、200mmのプラットホーム、300mm大理石のプラットホーム、ソフトウェア、移動式APP | ||
