商品の詳細:
|
製品名: | 超音波厚さゲージ | モデル: | TG-200 |
---|---|---|---|
表示正確さ: | 0.01mm | 定常電圧: | 2*1.5V |
ハイライト: | 非破壊的なndtの超音波厚さゲージ,導かれたndtの超音波厚さゲージ |
超音波NDTの厚さゲージのコーティングによる多数のエコー モード(IE EE) LEDスクリーン デジタル
適用範囲
この厚さゲージはある特定のコーティング厚さによってプロダクトの厚さを測定できる多数のエコー モード(IE、EE)を採用する。この器械はコーティングの層、錆の層を通り、正確に3-20mm間の工作物ボディの厚さを測定するのにE-Eモードを使用できる厚さの測定の正確さは5μmに達することができる狭脈拍の超音波厚さの測定の調査と装備し;それはまた検出の範囲が0.65mm~500mmに達することができる通常の厚さの測定の調査と装備することができる。この器械は正確にさまざまな版およびさまざまな処理された部品を測定石油、化学薬品、冶金学、造船業、航空、大気および宇宙空間および他の分野で広く利用される。
基本原則
超音波厚さの測定の原則は光学波の測定のそれに類似している。調査によって出る超音波脈拍は目的の測定された目的そしてプロパゲートに達する。それは物質的なインターフェイスに達するとき、調査に戻って反映される。測定された材料の厚さは正確に材料の超音波伝播の時を測定することによって定められる。
器械の特徴
主要な機能変数
技術的な変数
基本的なタイプ5M 10mm | 鋳鉄のタイプ | 高精度のタイプ | 高温タイプ | |
試験範囲(鋼鉄) | 1.0~250mm | 2.0~400mm | 0.75~35mm | 4.0~80mm |
表示間違い(<10 mm=""> | ±0.04mm | ±0.04mm | ±0.04mm | ±0.05mm |
テストの間違い(≥10 mm) | ±0.4%H mm | ±0.4%H mm | ±0.4%H mm | ±0.4%H mm |
テストの頻度 | 5MHz | 2MHz | 7.5MHz | 3MHz |
表示正確さ | 0.01mm | |||
測定の期間 | 4回/二番目に | |||
速度の範囲 | 1000-9999m/s | |||
表示 | 冷光の源の照明の表示が付いているFSTN LCDの表示、 | |||
定常電圧 | 2*1.5V | |||
連続的な作業時間 | 50時間(バックライトなしで) | |||
データ記憶 | 測定の時間および健全な速度情報を含む測定の結果の500グループ、 | |||
電源遮断の自動 | スイッチ・ボタンとの2分の行為のない自動シャットダウン(settable)、 | |||
表示内容
|
厚さの価値、カップリングの国家、電気量の状態、口径測定の国家、健全な速度、時間、等 | |||
サイズ | 155mm x 68mmX27mm | |||
重量 | 230g |

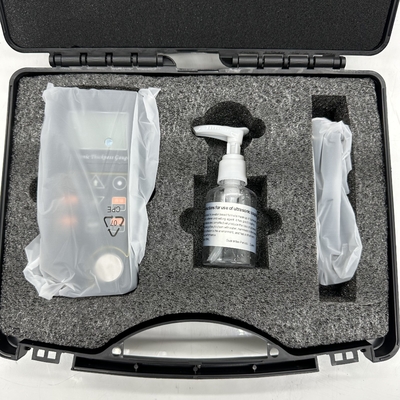

標準的な配達:
主要な単位1のPC
基本的なタイプ調査5M 10mm
Couplant
携帯用ケース
マニュアル
口径測定の証明書
PCソフトウェア
任意付属品:
さまざまな調査
高温のためのCouplant
Stepwedgeのブロック
