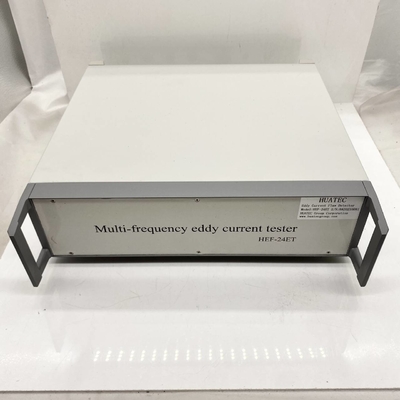

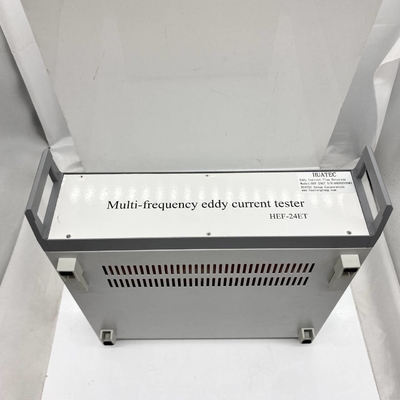

HEF-24ET マルチ周波数 リモートフィールド エディ・コレント テスト

HEF-24ET 多周波の遠隔電波エディ電流試験器

HEF-24ETは,新しい世代の無破壊的な電流試験装置で,完全にデジタルな多周波渦巻電流試験装置です.最先端のデジタル電子技術の導入により複数の周波数の渦巻き電流技術とマイクロプロセッサ技術リアルタイムでフェロ磁気と非フェロ磁気金属パイプの効果的な内壁と外壁の亀裂検出を達成することができます.

HEF-24ETには,従来の多周波,多チャンネル,従来の多周波電流試験システムと統合された,完全な渦巻電流試験システムがあります.高性能な装置も作れます多目的の,インテリジェントな渦巻電流試験装置

HEF-24ETは,比較的独立した4つのテストチャネルで,4つの絶対電流と4つの微分電流信号を受信できます.計器は,また,2つの同時探査機接続を持つ2つの二重周波数エディ・ストリームテスト検出器に切り替えることができます.テスト周波数は50Hzから10MHzで,選択のための変動周波数範囲があり,弱いテスト信号増幅と強力なアンチ・ジャミング機能があります.管の裂け目試験に適用される内部/外壁表面の裂け目,穴,腐食,薄れ,壁材料,内部欠陥などの欠陥を簡単に検出できます.コンピュータで制御された自動テストの機能がありますデジタルディスプレイ 高いテスト感度 安定したパフォーマンス

そのため,HEF-24ETは,特に使用中の様々な金属 (銅,チタン,アルミ,核エネルギーにおけるチューブと金属部品の欠陥検出と壁厚さの測定と評価分析より詳細な,例えば,使用前または使用中のボイラーチューブ,熱交換管,地下管や鋳鉄管など.

仕様

1周波数帯: 50 Hz ~ 10 MHz

22つの独立して選択可能な周波数

33 混合装置 (自動ミキサー)

44つのエディ・ストリーム信号のリアルタイム追跡メモリ

5. 幅の範囲: 0 ~ 99dB連続調整,各ファイルの作業 0.1dBステップ

6段階回転: 0 ~ 359°連続調整,精度 1°. 段階設定プロセスでは,画面はすぐにプランと渦巻電流の信号幅と相値の後にインピーダンスの相変化を表示,便利で直感的な

7調節可能な探査機刺激, 1-8

8デジタル/アナログ電子バランス

94つのインピーデンスプランと8つの内部ベルト曲線分析ディスプレイ

10. 時間ベーススキャンディスプレイ

11記憶経路の遅延式空白機能

12メニューによる人間と機械の対話 (英語)

13操作システムは WinXp, Win7, Win8

14自動信号振幅と相測定,およびエディ電流信号の遅い (調整可能な) 再生

15デジタルフィルタリング:低通行: 0hz~2000hz,高通行: 0hz~2000h

16構成分析機能

17タイプ,インターポレーションタイプ,フラットタイプ,ポイント,ローટરીおよび他の探査機を含む,アクセス絶対,微分および自己比較形式で装備することができます.

18. 独特の非恒定振幅の相 /振幅領域アラーム

19複数のハードウェアアラーム出口ポート

20リアルタイムアラーム出力,遅延アラーム出力

21試験データと様々な試験手順が蓄えられます.

22シーガン表示

23. 自動段階 / 欠陥深さ曲線を表示

24試験管のランク数と,渦巻電流の試験信号. 試験管の横断図は,試験管の横断図を表示します.

25管の横断図の分類されたマーク,電流試験の概要地図を形作る

26試験結果の累計分析を容易にするため,分類された統計的試験結果 (表とヒストグラム表示)

27. カレンダーと時間を自動的に表示します

28任意のデータ分析システム

申請

特に原子力,電力,石油化学,航空宇宙,航空,銅,チタン,アルミ,ジルコニウム,その他のパイプのサービスにおける他の部門に適用されます.欠陥検出と壁厚さの測定の金属部品鉄磁管の試験,分析,評価なども行っています
