商品の詳細:
|
| 製品名: | X線欠陥検出器用アクセサリー | モデル: | 画像品質指標 (IQI) |
|---|---|---|---|
| スタンダード: | DIN,EN462,ASTM747 | MOQ: | 1pc |
| ハイライト: | IQIワイヤタイプペネトラメーター,X線欠陥検出器 ペネトラメーター,画像品質指標 ペネトラメーター |
||

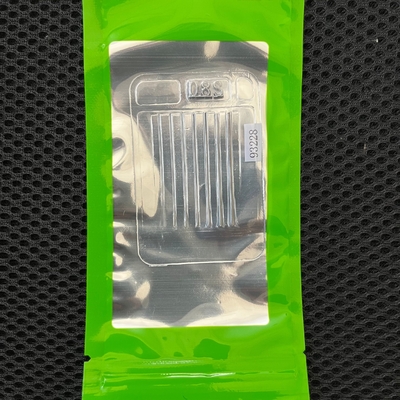

画像品質指標 (IQI) ワイヤタイプ ペネトラメーター X線欠陥検出器用アクセサリー
EN 462-1 ワイヤタイプ
EN 462-1 ワイヤタイプは,ドイツの標準 (DIN 54. 109) を置き換えるために,欧州標準として導入されました.
画像品質指標 (BS3971:1980型1) の各指標は,
厚さ異なる7本の平行線で,透明で柔軟な薄い2枚の紙の間に固定され,封筒化されている.
PVC.鉛モノグラムは,最も厚いワイヤの番号,材料,EN記号を表示します.
線直径:
| ワイヤ 番号 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ワイヤ 直径 (mm) |
3.20 | 2.50 | 2.00 | 1.60 | 1.25 | 1.00 | 0.80 | 0.63 | 0.50 | 0.40 |
| ワイヤ 番号 |
11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | |
| ワイヤ 直径 (mm) |
0.32 | 0.25 | 0.20 | 0.16 | 0.125 | 0.10 | 0.08 | 0.063 | 0.05 |
インディケーターサイズ:
EN画像品質指標には4つのサイズがあります.
サイズ1- 1から7のワイヤーを含め, 40tから160mmの厚さの材料に使用する
サイズ 6- 6から12のワイヤーを含んでおり,材料の厚さ12.5から50mmの範囲で使用されます
サイズ10一は10から16のワイヤーを含み,5から20mmの材料厚さで使用する
サイズ13- 13~19号のワイヤーを含め,材料厚さ2.5~10mmに用いられる
AlIのサイズは,鋼 (Fe),アルミ (Aluminium)) AI,不鋼 (SS) で利用できます.銅 (Cu),ジルコニウム (ZR) 画像
画質指標は,サイズ6と10でのみ利用できます.
サイズ6,10と13

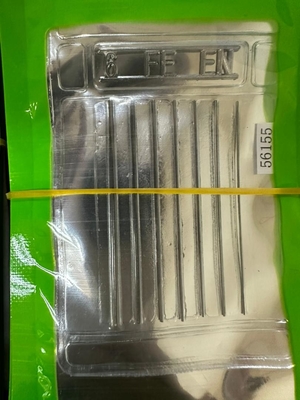

証明として,識別 (すなわち鉛モノグラム) と言う,サイズ10 (ワイヤ番号10から16) 鋼(Fe
10FE EN となります
DIN 54 109 ワイヤタイプ
DIN 54 109 ワイヤタイプ 画像品質指標は
EN 462-1 に類似する
アメリカでは,私たちのダイナミターは同じです. そして,同じワイヤ番号は,
鉛モノグラムが ENではなくDINと読み取られているからです.
例:サイズ6 スタンレルのセルで6〜12のワイヤは6DINSSになります.
EN 462-2 ステップクイーン/ホール型ペネトラメーター
形と四つのモデル番号H5,H9とH13でアイル可能なステップウェッジ
| モデル番号 | ステップウィッジ範囲 | 材料の厚さ |
| H5 | 0.32から1mm | 16~50mm |
| H9 | 0.8から2.5mm | 40~125mm |
| H13 | 2TO6.3mm | 100から315mm |

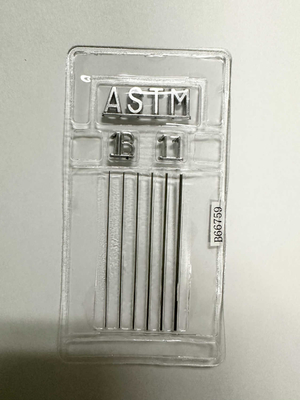

ASTM E747 電線型ペネトラメーター
ASTM E747 ワイヤタイプペネトラメーターは,異なる厚さの6本の並行ワイヤからなるシリーズで構成される.
透明で柔らかいPVCの薄い2枚の間に封じ込められています
最厚のワイヤ,および材料グループ ((1-FE, 01-Ti, 02-AI, 03-Mg, 3-Ni, 4-Cu).
含まれています
| セット番号 | ワイヤ番号 | ダイア | ダイアイン |
| A について | 1 | 0.08 | 0.0032 |
| - | 2 | 0.10 | 0.0040 |
| - | 3 | 0.13 | 0.0050 |
| - | 4 | 0.16 | 0.0063 |
| - | 5 | 0.20 | 0.0080 |
| - | 6 | 0.25 | 0.0100 |
