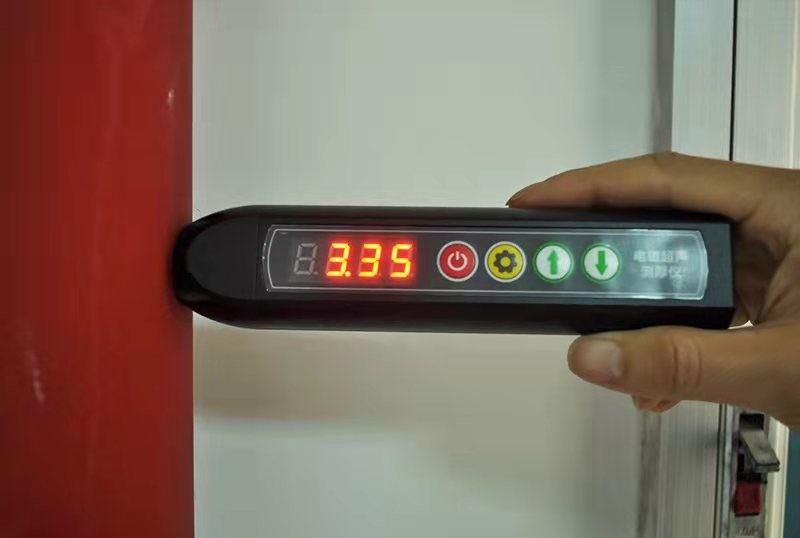

TG-14 超小型 接触式 電気磁気超音波厚み計

TG-14 超小型 接触式 電気磁気超音波厚み計

製品の特徴

電磁超音波厚み計は,音響結合剤なしで,超小型で接触しない厚み計測器である.金属や磁気伝導材料の厚さを測定することができます.

小さくて持ち運びが簡単

接触のない測定を実現できる粗い表面を磨く必要はありません.

コーティングに感受性がなく,コーティングされた工品や腐食された金属パイプの厚さ測定を実現できます.

音響結合剤なしで,高温の作業部品の厚さ測定を実現し,温度補償を行うことができます.

業績指数

(1) 一般的特徴:

A. 機器は,ホストと携帯電話で構成され,ワイヤレスでWi-Fiで接続されています.

B. 計器は電磁超音波原理を採用し,検査プロセスは,作業部件表面と結合剤の磨きを必要としません

C. 探査機とホストが統合され,探査機を交換することができます

D. タブレットコンピュータを接続した後,AスキャンとBスキャンという2つの機能があります.

E. 構成可能な探査機タイプ:探査機 (≤80 °C,短時間測定),高温探査機 (≤800 °C,短時間測定)

F. 高温ハンドルを配置できる:短ハンドル (最大350°Cの検査要求と短期測定を満たす)長いハンドル (最大800°Cの検査要件と短期測定を満たす)

(2) 検出可能な作業部品材料:炭素鋼,鋳鋼,合金鋼,不?? 鋼,銅,アルミニウム,チタン,その他の導体材料

(3) 測定範囲:1.5-240.0mm,測定範囲の最大値は,測定材料の特性,声衰弱係数,表面条件,その他の要因によって影響されます.

(4) 測定装置の誤差範囲:厚さは10mm未満の場合,誤差は0.05mmであり,厚さは10mm以上の場合,誤差は+ (0.01 + H / 200) mmです (Hは作業物の厚さです)

(5) 利益を得る:≤ 100dB

(6) 高温探査機の作業温度範囲:低炭素鋼 (または他の鉄磁性鋼): - 150 °C~+800 °C;オーステニト性不酸化鋼 (または他の非鉄磁性材料): - 150 °C~+150 °C

(7) 標準気温探査機:≤ 80 °C, 4MHz,主に低炭素鋼,アルミニウムなど,細粒子の材料を検出するために使用されます.

(8) 高温探査機:≤ 800 °C, 4MHz,主に低炭素鋼などの鉄磁性細粒子の材料の測定に使用される

(9) 最大上げ距離:4mm (実際の持ち上げ距離は材料の特性と温度に関係します). 防腐膜,塩堆積物,または他の隔熱コーティング (塗料,漆,エナメル,プラスチックなど)) は,営業ギャップとして使用できます.

(10) 工品の最小直径 (曲率):9mm

(11) 探査機の最大傾斜角:25°

(12) 探査機の興奮モード:永久磁石

(13) 音波の種類:切断波

(14) 高温補償:高温音速の自動補償機能がある

(15) 音響音速調整範囲:1000~9999 m/s

(16) 波形表示:プラス半波,マイナス半波,フル波,RF波,封筒波

(17) 電源:リチウム電池内蔵で,作業時間は5時間未満

(18) ホストの通常の作業温度範囲:-10~+50°C

(19) ホスト保存温度範囲:0~+40°C

(20) ホスト重量:250g (通常の温度探査機で)

(21) ホストの寸法:長さ176mm × 幅42mm × 厚さ32mm
