商品の詳細:
|
| 負荷力: | 10N/20N/50N/98N | インデンタタイプ: | 136° ヴィッカーズ ダイヤモンド インデンター |
|---|---|---|---|
| 測定の方向: | サポート 360° | データ保存: | 1000組の測定データと20組の校正データを保存する |
| 硬度のスケール: | HV,HB,HRC,HLD | 操作環境: | 温度:-10°C~50°C;湿度:30%~80%R.H |
| ハイライト: | HUH-5M UCI超音波硬度検査機,手動プローブ UCI 超音波硬度検査器,UCI超音波硬度検査機 |
||

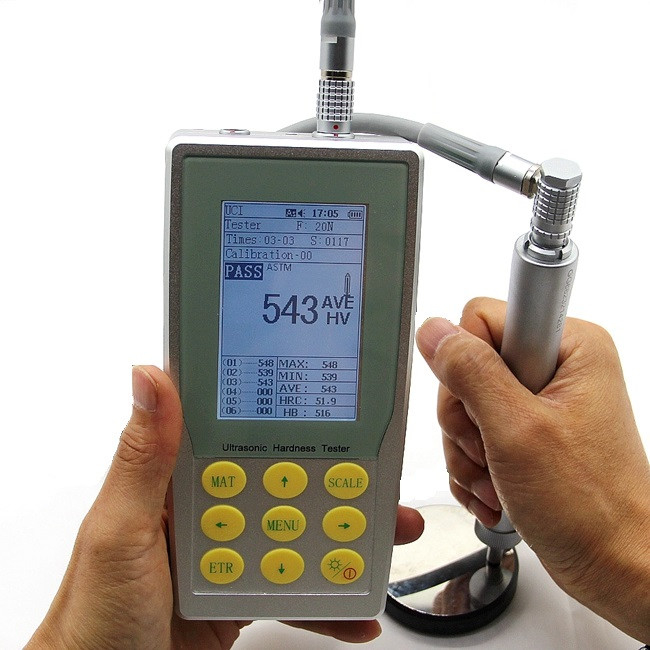

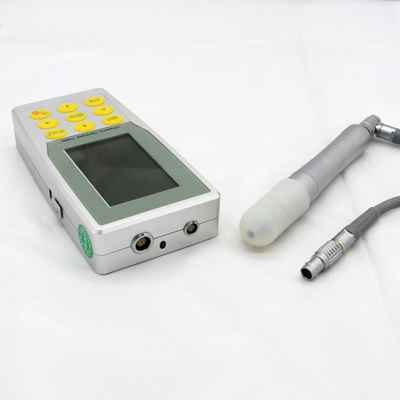

HUH-5M マニュアル探査機 UCI 超音波硬度計
適用:
超音波硬度テストモデルHUH-5Mは,広く小型鍛造物,鋳造材料,溶接検査,熱の影響区域,イオンナイトリド打印マースと模具,フォーム,プレス,薄壁の部分軸承,歯の側面など
作業原理:
超音波接触阻害方法
仕様:
| 製品名 | 超音波硬度検査器 (UCI) |
| モデル名 | HUH-5M |
| 負荷力 | 10N/20N/50N/98N |
| インデンタタイプ | 136° ヴィッカーズ ダイヤモンド インデンター |
| 測定範囲 |
HB: 85-650;HV: 80-1599;HRC: 20-70;HRB: 41-100;HRA: 61-85.6 HS: 34.2-973Mpa: 255-2180N/mm |
| 精度 を 測る | HV:±3%HV;HRC:±1.5HRC;HB:±3%HB;HLD:±5HLD |
| 測定方向 | サポート 360° |
| データ保存 | 測定データ 1000 グループと校正データ 20 グループを保存 |
| 硬さ 尺度 | HV,HB,HRC,HLD |
| データ表示 | 負荷力 試験時間 試験結果 平均 最大,最小,偏差,変換スケール |
| 硬度表示 | LCDディスプレイ |
| 操作環境 | 温度:-10°C~50°C;湿度:30%~80%R.H |
| 稼働電圧 | DC 6V |
| 計測器の寸法 | 160×80×31mm |
| 純重量 | 約500g (探査機なし) |
上記の手動探査機の特徴:
● 最新 の 超音波 センサー 技術
● 補助 装置 を 必要 に し て も,正確 な 硬さ の 値 を 得る
● 360° 速度の測定をサポートする
● 優れた 人工 設計 と 持ちやすさ
● 制御 に 便利 な 探査 器 の 適 な 寸法 と 重量
● 試験対象の標本の辺と固定位置の迅速かつ正確な測定
● 微小 の 穴 が 入り,検査 の 後 に どの 標本 も 破壊 し ない
主要な特徴:
● 手持ちの硬度測定器 一般的に使用される ブリーネル,ロックウェル,ヴィッカーズ,リーブなど
● ロックウェル と ブリネル の 硬さ 試験 で,重荷 力 と 大きな 穴 が 付い て いる の で,試料 の 表面 に 深刻な 破壊 が 起き ます.
● ヴィッカース硬度 光学測定を適用し,専門技術者がスムーズに動作することができ,重作業部品,設置された機械,永久組み立て部品の硬度を測定することは不可能です.
●リーブ硬度試験は,硬度測定にリバウンドと間接方法を使用し,ブリネル,ロックウェル,ビッカーススケールに変換すると簡単に大きな偏差を引き起こす.
●超音波硬度テストモデルHUH-5Mは,高精度,効率,高性能のメリットを持つ試験部品の比較硬度測定を行うために超音波接触阻抗法を適用します.携帯しやすい操作.
標準配達:
| 標準的な配達 | 量 | 標準的な配達 | 量 | 標準的な配達 | 量 | 標準的な配達 | 量 |
| HUH-5M メインユニット | 1 | 探査ケーブル | 1 | 振動防止ケース | 1 | 英語の操作説明書 | 1 |
| 50N/98N 手動探査機 | 1 | コムケーブル | 1 | スクロール | 1 | 保証カード | 1 |
| 標準ロックウェルブロック | 1 | USBケーブル | 1 | 資格証明書 | 1 | 梱包リスト | 1 |
手動プローブ仕様:
| 探査機のタイプ | UCI-1K | UCI-2K | UCI5K | UCI-10K |
| 試験力 | 10N | 20N | 50N | 98N |
| 直径 | 22mm | 22mm | 22mm | 22mm |
| 長さ | 154mm | 154mm | 154mm | 154mm |
| 振動棒直径 | 2.4mm | 2.4mm | 3mm | 3mm |
| 測定面の粗さ | Ra<3.2um | ラ<5m | Ra<10um | Ra<15um |
| 試験材料の最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| 最小厚さ | 2mm | 2mm | 2mm | 2mm |
モーター式探査機の仕様:
| 探査機のタイプ | UCI-300 | UCI-500 | UCI-800 | UCI-1000 |
| 試験力 | 3N | 5N | 8N | 10N |
| 直径 | 46mm | 46mm | 46mm | 46mm |
| 長さ | 197.5mm | 197.5mm | 197.5mm | 197.5mm |
| 振動棒直径 | 3.7mm | 3.7mm | 3.7mm | 3.7mm |
| 試験材料の最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| 最小厚さ | 2mm | 2mm | 2mm | 2mm |
