常磁気欠陥検出器 電源なしで磁気粒子欠陥検出

常磁気欠陥検出器 電源なしで磁気粒子欠陥検出

I.概要

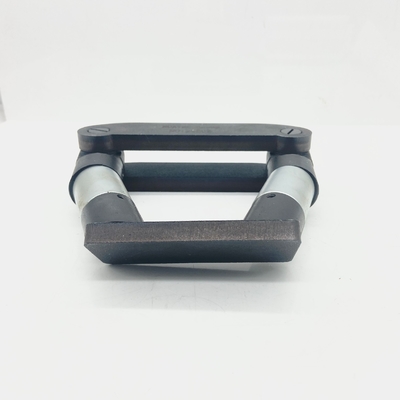

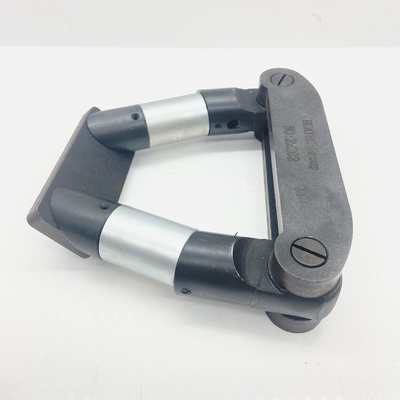

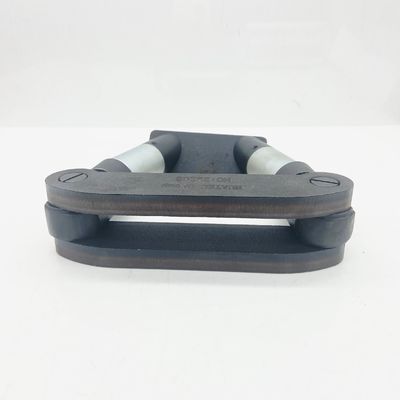

HCDX-310永久磁石欠陥検出器は,電源なしで磁石粒子欠陥検出に使用できる小型携帯テストツールの一種です.テストツールは,ワークショップや実験室で使用できます電気供給がない場所や特殊な電気機器が爆発性のある環境での試験に適しています.

II. 技術的な性能

1引き上げ力: > 18 kg

2ポール距離:50mmから200mmまで連続調整可能

3外側の寸法: 175mm×160mm×45mm

4体重: 2.25kg

原則

恒久磁石の強い磁場を使用して,試験対象の鉄磁石材料の働きを磁気化します.地元の磁極が,作業部品の表面または欠陥の表面の近くで形成される磁気伝導性が良い磁気粉末を作業表面に施すとき,それは地元の磁気ポールに引き寄せられ,それに積み上げられます.欠陥の位置と形を示すため.

IV. 構造的特徴

磁極間隔は50mmから200mmまで調整され,探査機は異なる平面の欠陥を検出するために回転することができます.大きな作業台は部分的に磁化され,フィールド操作に適した特に高空や実用操作に適さない場合に有利である.

V. 使用方法

1注目すべき事項

(1) 磁場の正規な配置を乱したり,磁力を弱めたり,正常な作業に影響を与えるような衝突は厳禁です.

(2) 機械の逆磁化防止のために,強く磁気のある物体に近づかないこと.

(3) 使用後,鉄の2本の横断を鉄で短回しして回路を形成します.地球の磁場と外部の磁場の干渉を減らす.

2操作する

(1) 検査の前に準備し,鉄を取り除くために,検査エレベーター > 18 k ɡ が使用できます.

(2) 動く部品の動作状態をチェックする.

(3) 欠陥検出の技術手順に従って,作業部品と鉄の良い接触のために,磁気ポール間隔を適切に調整します.大型作業部品は部分的に磁気化する必要があります.;

(4) 欠陥検出器は,連続で濡れた欠陥検出に適しています.

(5) 特定の角度を持つ作業部品では,両腕と横鉄を調整して,横鉄を作業部品と良好な接触にさせ,欠陥を検出できます.

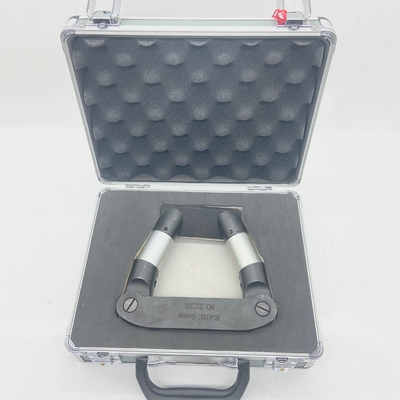

(6) 操作後,機器を掃除し,鉄で鉄の2つを短回線し,道具箱に入れます.

3欠陥とメンテナンス

(1) 持ち上げが不十分

A. 計器のすべての部品が良好な接触状態にあるかどうかを確認します.磁気抵抗が増加し,引き上げ力が減少すると,適切なスクリューを調整して,それらを良好な接触状態にします.

B. 部品が良好な接触状態にある場合,磁気鋼の磁気性は弱まり,儀器は磁気化されるべきである.

(2) 損傷 し た 部品 を 交換 する.

(3) 通常の連続使用,欠陥検出器の試験まで半ヶ月,持ち上げ力 > 18 kg,ブロックは600 x 200 x 20です.

(4) 計器を定期的に磁気化する (使用状況に応じて自律的に決定する).

(5) 磁気化装置は,当社の工場で製造された特殊磁気化機械または欠陥検出器に使用できます.
