商品の詳細:
|
| 製品名: | 超音波厚さゲージ | 測定の厚さの範囲: | 0.01mm ~ 38m |
|---|---|---|---|
| 決議: | 任意の0.1/0.01/0.001mm | 調査の頻度: | 0.5MHz~20MHz |
| 測定の単位: | ミリメートル | ディスプレイタイプ: | 2.4 イン (320 × 240 ドットマトリックス) TFT カラーディスプレイ LCD スクリーン |
| ハイライト: | 単元超音波厚み計,色画面超音波厚み計,二重要素超音波厚み計 |
||
超音波厚み計 単体と二元要素の色画面

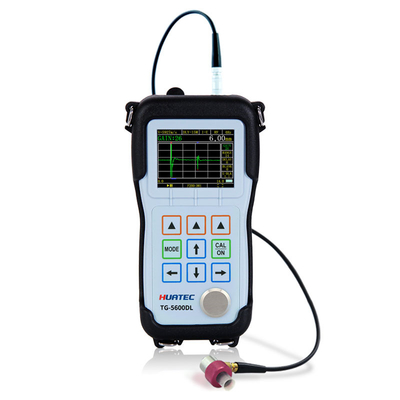

HUATEC TG-5600DLは 携帯型超音波厚み計です 超音波測定の原理に基づいてTG-5600DLは,様々な材料の厚さを0の精度で測定することができます..001ミリメートルまたは0.0001インチで,様々な厚み測定アプリケーションで広く使用されています.
測定対象の材料の片側からしか厚さを測定できず,作業部件を損傷させない.

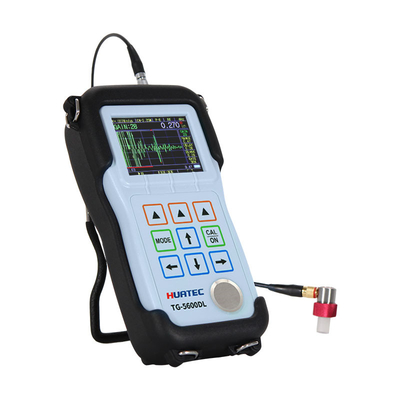

TG-5600DLは,厚さ読み取りとAスキャンを同時に表示し,波形を確認することができます. エコーディスプレイは,測定を制御するのに役立ちます.厚さ測定範囲が大きくなるように測定値が正しければ,材料による測定誤差も回避できます.Bスキャン機能は,測定される作業部品の底部プロファイルを観察するために使用されます.探査機は,ワークピースの横切りを表示するために作業部品の表面に沿って移動.
この計度器は,製造業,金属加工産業,航空宇宙,鉄道輸送,化学産業,商品検査産業,その他の試験分野で使用できます.プレートや加工部品の種類を正確に測定することに加えて生産機器に含まれる様々なパイプと圧力容器の制御,使用中に腐食した後,その薄化レベルをさらに監視する,破壊性のない試験業界で不可欠なツールです.
ストレージ機能は顧客の異なるニーズに応じてオプションで,内蔵された大容量データロガーは最大10万の厚さ測定値と400の波形を保存することができます.他のより多くの機能はオプションであることができます.超高解像度,広範囲の厚さ測定,デジタルノイズ削減と窓モード,内部壁酸化層,リアルタイム通信,多チャンネルと他のオプション.
主なパラメータ
| 機器の仕様 | |
| 作業原理 | P-E (パルスエコー), I-E (インターフェイスエコー), E-E (エコー), I-ME (複数エコー), E-EV (エコー検証) |
| 探査機のタイプ | 遅延線探査機,接触探査機,膜探査機,鉛筆型探査機,浸透探査機 |
| カリブレーション | 探査ゼロ,校正速度,1点校正,2点校正,設定速度 |
| 厚さ範囲 |
0.01mm~38m 試験材料,探査機表面条件,温度,選択された構成に応じて 0.15mm 30mm (標準D15A探査機 鋼) |
| 材料の速度範囲 | 310~18699m/sで,知られた厚さで速度を測定できます. |
| 決議 | 任意の0.1/0.01/0.001mm |
| 探査周波数 | 0.5MHz~20MHz |
| 測定単位 | mm,インチ,μm,mil |
| 更新率 | 2秒あたり 4HZ,8HZ,16HZ 選択可能 |
| 停電する | 5,10 または 20 分間無効状態で自動的にオフにするか,手動でオフにする |
| ディスプレイタイプ | 2.4インチ (320×240ドットマトリックス) TFT色ディスプレイLCD画面 |
| 修正モード | RF,RF-,FULL,HALF+,HALF について |
| 表示モード | A-SCAN,B-SCAN,数字,キャプチャー,差異,アラーム |
| 保存 | 厚さ100,000値とパラメータ設定ファイル400を格納できる (オプション) |
| 利益 | 低,中,高 異なる試験条件で |
| 表示モード | 通常,最小/最大捕獲量,DIFF/RR% |
| Vパス修正 | オートマティック |
| 更新率 | 選択可能な4Hz,8Hz,16Hz |
| 材料速度範囲 | 500~999m/s (0.0197~0.3937イン/アメリカ) |
| 言語 | 中国語,英語,日本語 |
| アラーム設定 | 最小・最大アラーム 0.25 mm から 508 mm (0.010" から 20.00") の範囲 |
| 電力 需要 | 2 AAサイズバッテリー |
| 動作時間 | 約40時間 |
| 計器の切断 | 選択可能な常にオンまたは自動オフ 5,10,20分間の不活性後に |
| 動作温度 | -10°C から +50°C (+10°F から +120°F) |
| サイズ | 153mm × 76mm × 37mm (H × W × D) |
| 体重 | バッテリーを含む280g |
標準設定
| ポイント | 量 |
|
TG-5600DL 超音波厚み計 |
1 |
| 探査機 | 1 |
| ケーブル | 1 |

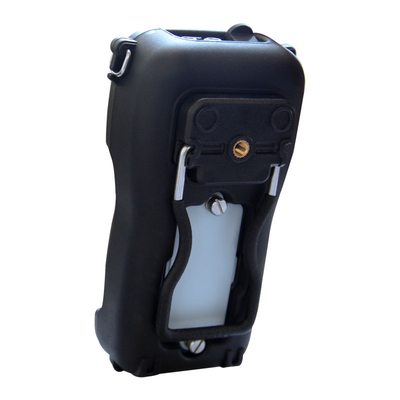

| ゴムシールド | 1 |
| アルカリ性電池 | - |
| カッププラントボトル | 1 |
| ケース | 1 |
| 操作マニュアル | 1 |
| カリブレーション証明書 | 1 |
選択用アクセサリー
| 接触探査機: 2.25M 13mm,5M 6mm, 5M 13mm,10M 6mm, 遅延単元探査機: 2.25M 13mm, 5M 13mm, 15M 6mm, 20M 3mm,ペン型探査機,浸透探査機,点焦点探査機,線焦点探査機,保護フィルムプローブ 5M 6mm | ケーブル |
| ゴムシールド | ステップブロック |
| 遅延ライン | 結合剤 |
| 保護フィルム | ソフトウェア オプション |
探査指数
| 探査機名 | 探査機のタイプ | 周波数 (Mhz) | エレメントサイズ (mm) | エレメントタイプ | 試験範囲 (mm) 鋼 |
| 接触探査機 | 2.25M 13mm | 2.25 | 13 | 複合 | 0.9-1200mm |
| 5M 6mm | 5 | 6 | 複合 | 0.6~1200mm | |
| 5M 13mm | 5 | 13 | 複合 | 0.4-1200mm | |
| 10M 6mm | 10 | 6 | 複合 | 0.3-1200mm | |
| 遅延単元探査機 | 2.25M13mm | 2.25 | 13 | 普通の | 0.8~30mm |
| 5M 13mm | 5 | 13 | 普通の | 0.3~30mm | |
| 15M 6mm | 15 | 6 | 普通の | 0.15~30mm | |
| 20M 3mm | 20 | 3 | 普通の | 0.09-12mm | |
| ペン型探査機 | |||||
| 潜水探査機の点/線焦点探査機 | 2.25M 13mm | 2.25 | 13 | 複合 | 0.9-1200mm |
| 10M 6mm | 10 | 6 | 複合 | 0.3-1200mm | |
| 5M 13mm | 5 | 13 | 複合 | 0.4-1200mm | |
| 15M 6mm | 15 | 6 | 普通の | 0.15~30mm | |
| 5M 6mm | 5 | 6 | 複合 | 0.6~1200mm | |
| 保護フィルム探査機 | 2.25M 13mm | 2.25 | 13 | 普通の |
0.9-120mm
|
| 5M 6mm | 5 | 6 | 普通の | 0.45-120mm |
主な測定機能
• 大半の材料の測定は単元変換器を用いて行うことができます.
• 測定厚さ範囲: 0.01 mm ~ 38 m,測定対象物質,探査機,表面条件,温度,選択された構成に応じて.
• 音速 が わからない 材料 の 音速 を 決定 する
• 高解像度:通常のディスプレイ解像度は0.001mmで,オプションの超高解像度は0.0001mmに達します.
• 測定単位:ミリメートル,インチ,マイクロン,ミル
●高温測定:高温は500°Cまで
• システム デフォルト 設定 メニュー: ユーザの便利さのために,このメニューは,機器の探査機を使用するためのデフォルト条件に従って設定されています.
• 停止機能: 測定後の処理操作を可能にします. 安定した測定データを得るためにすべてのパラメータを簡単に調整します.
• フルスクリーン波形表示機能: エコーディスプレイエリアを20%増やし,操作者に大きな窓体験を提供します.
• エコー強度表示: エコーが強くなるほど,指示棒が多く表示されます.特に数字表示はより便利です.
• Bスキャンモード:測定対象の作業部品の底部プロフィールを観察するために使用されます.
• 差/減速モード:設定点に対する厚さ差が表示され,減速率の割合で表されます.
初期パルスまたはインターフェース・エコーは,初期ガインを減らすことで効果的に減少できます.テストサンプルの下のエコーは最大増幅によって増加することができます測定が簡単です
測定モード:パルス・エコー (P-E),インターフェイス・エコー (I-E),エコー (E-E),複数のエコー (I-ME),ダブル・エコー検証 (E-EV)
