概要:

磁場指標は中国の標準 JB3965-85,JB4730-94 に適合しています磁気粒子検査のためのアメリカ推奨方法ASTME709 標準とASTMA275 鉄鋼鍛造物磁気.

"鋼圧容器の磁気粒子試験"と"圧容器の鍛造のための磁気粒子試験".

粒子検査設計 圧力容器だけでなく,一般的な機械製品にも適しており,磁気粒子欠陥検出に必要な良いツールです.

欠陥検出装置,磁気粒子磁気懸垂,適切な操作方法の総合的な性能を確認できます.

磁場の強さと方向を 簡単に反映できます 磁場が磁気圏内にあるとき

磁場表示:

1磁場指標は,鋼圧容器や一般機械製品の磁気粒子検査に適しています.

2磁場指標は,鍛造された鋼部品や一般機械製品の磁気粒子検査に適しています.

用途:

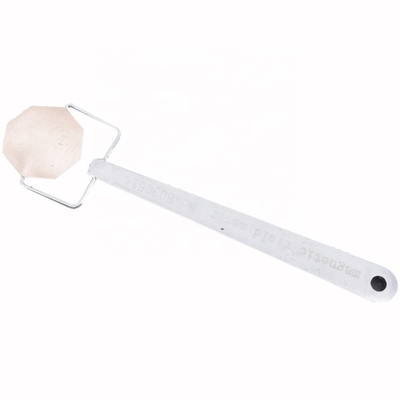

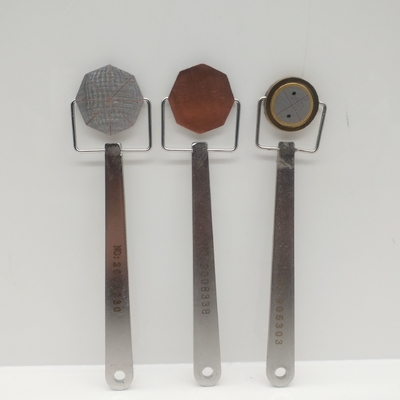

タイプ1磁場指示器を使用する場合,ハンドルを手で握り,銅面を上向きに使用し,作業部品に8行の表面を固定します.

2型磁場指示器を使用して,磁場指示器の両側が工品に固定されているようにハンドルを手で握る.

磁気粉末または磁気懸垂が噴射された後に,磁場表示表面は,はっきりと識別可能な磁気線が表示されます.磁場インジケーターが磁気痕跡を形成しない場合,または望ましい方向に,磁気化方法を変更して調整する必要があります.

3型磁場指標は西ドイツからコピーされたものです

欠陥検出装置をチェックするだけでなく,磁気粒子磁気懸垂の包括的な性能と動作方法が適切かどうかをチェックすることができます.

磁気圏内の磁場の強さと方向を反映するために便利に使用できます

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

磁場インディケーターは このような平坦で残留しない シールドリングで構成されています

4つの部分からなる円筒状の柔らかい鉄が用意されています.

4つの部分は,磁石化されていない割れ目によって互いに分離され,蓋が回転する垂直の割れ目を2つ形成します.

カバーのピッチは0.5mmで,90度ごとに 1,2,3,4文字が刻まれています. カバーには薄い青銅平面があります.蓋と柔らかい鉄のシリンダーの間の距離は,蓋を回して調整することができます.

磁石を磁石にかけると 磁場線の一部が 柔らかい鉄の柱を通って形成されます磁場の方向に応じて蓋の十字架状の亀裂に対応するギャップが表示されます.

蓋を360度回転させ,蓋が軟鉄のシリンダーから0.5mm離れたところにあることを意味します.蓋を回転させ続け,蓋と軟鉄の間の距離を増加します.

磁気粒子表示が消えない場合

磁場の方向を決定するには,磁場指示器は,裂け目が最も見えるまでゆっくりと回転させることができます.磁場が示した亀裂に垂直である点.
