商品の詳細:
|
| X軸 滑り直線導線: | ≤0.5μm /80mm | X軸位置付け 格子レギュラー: | 0.1μm |
|---|---|---|---|
| 線形正確さ: | ≤±±1.5+0.2Hm | 円弧: | ≤±(2+R/8)μm |
| ストレート: | ≤0.8μm/100mm | サンプリング長-L: | 0.08、0.25、0.8、2.5、8 (mm) |
| 徴候の間違い: | ±5% | 指示の繰り返し性: | 2% |
| ハイライト: | インテグレテッド・テスト・マシンの粗さコンートゥールグラフ,波動性プロフィロメーター 粗さコンタールグラフ,荒さコンートグラフ |
||

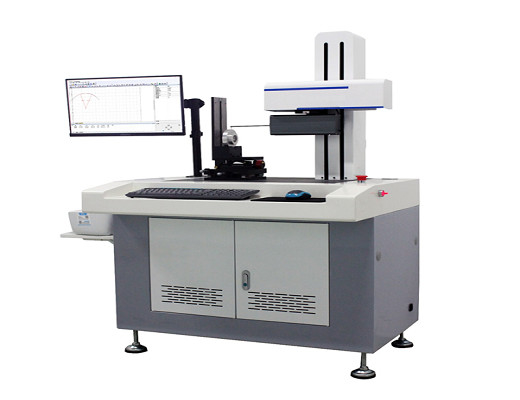

SRT-7150 表面荒さ 輪郭グラフ波状 プロフィロメーター 統合試験機
SRT-7150は,表面の荒さと輪郭の測定のための統合測定機器機器である.
表面の荒さとプロファイルは,高精度グリッド測定システム,高精度磨削ガイドレール,高性能非接触線形モーター高性能コンピュータ制御システム技術と完璧な多機能ソフトウェア
この装置は,平面線や横断プロフィールパラメータ,表面波動性パラメータ,荒さパラメータなど,様々な機械部品の様々なパラメータを測定することができます.
直線から触角線までの距離,円の中心から円の中心までの距離,弧の半径,交差点から円の中心までの距離円の中心から直線までの距離),点線処理 (交差点から直線までの距離,交差点から円の中心までの距離,2つの直線の交差点, 交差点から交差点までの距離 ),対数曲線,溝の幅,溝の深さ,溝の縁距離,溝の中心距離,傾き,水平距離,垂直距離および他の形状パラメータ.
それはベアリング産業,機械加工,自動車,オートバイ,精密ハードウェア,精密ツール,模具,ツール,光学部品および他の産業に適しています.
技術パラメータ:
| プロジェクトモデル | SRT-7150 | |
|
X軸 滑り直線ガイドレール |
動きの精度 | ≤0.5μm /80mm |
|
X軸位置付け 格子レギュラー |
決議 |
0.1μm
|
| 生産場所 | 中国 | |
| データセンサー | 決議 | 0.02μm |
| 生産場所 | 海外から輸入 | |
| システム解像度 | 65536:1 | |
| 線形精度 | ≤±±1.5+0.2Hm | |
| 円弧 | ≤±(2+R/8) μm | |
| 角度 | ≤±2′ | |
| ストレート | ≤0.8μm/100mm | |
| 粗度測定 | ||
| 測定範囲 | X軸 | ラ:0.01 - 10μm |
| Z1軸 | ±500μm | |
| 評価パラメータ |
粗度評価パラメータ:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,RdqおよびRmr (c); リップル度評価パラメータ:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c); 元のコンート評価パラメータ:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr ((c) |
|
| サンプリング長-L | 0.08,0.25,0.8,2.5,8 ((mm) | |
| 評価の長さ | GB / T10610-2009 標準の実施 | |
| 指示の誤り | ±5% | |
| 指示の繰り返し性 | 2% | |
| Pローファイルの測定 | ||
| 測定範囲 | X軸 | ≤150mm |
| Z軸 | ≤300mm (ユーザのニーズに応じて調整可能) | |
| Z1 | ≤40mm | |
| テーブルの移動速度 | 0.05-0.8mm/s (4ギア,自動速度調節) | |
| 労働環境 |
作業温度:10°C~30°C (通常の温度) 湿度 20-80%RH 明らかに振動源がない |
|
| 必要な電源 | 220V 50Hz 0.5Kw 個々の接地線 | |
| 計器のサイズ (長さ × 幅 × 高さ) | 980×740×1500ミリ | |
| 計測器の重量 | 約120kg | |
|
部分名
|
プロジェクト名 |
| 機械部品 | ホスト・インストラム・フレーム x1 |
| マルマー作業台 x1 | |
| ユニバーサル精度調整テーブル x1 | |
| 列系 x1 | |
| 横軸のガイドレール移動装置 x1 | |
| 電気部品 | 電気制御システム x1 |
| 線形格子 x1 | |
| 感受感度センサー x1 | |
| コンピュータ x1 | |
| HPインクジェットプリンター x1 | |
| 特別測定ソフト x1 | |
|
標準部品
|
標準サイズのボール x1 |
| 高水準のブロック x2 | |
| 粗度計標準ブロック x1 | |
| 針 |
探査機と測定針 x4 |
| ほか | 標準ツールボックス x1 |
