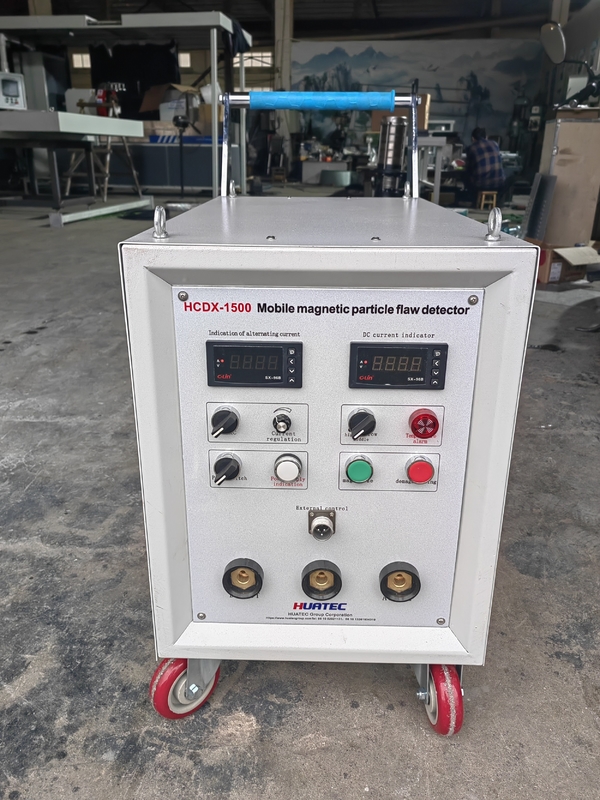

HCDX1500 AC/DC 動く磁気粒子欠陥検出器

私はテクニカル仕様

1交流磁化電流:AC 0~1500A (有効値) 連続調節可能,短時間断続通電,带断電相位制御;

HWDC:0~1500A ((二倍平均値) 連続可調,短時間断続通電;

1 AC磁化電流: AC 0~1500A (有効値) 連続調節可能,短時間間隔電源,電源オフ段階制御;

HWDC: 0~1500A (平均の2倍) 連続調節可能な短時間間断電源

2自動退電電流:AC/HWDC 1500A~0 連続調節可能,退電時間は電流減少とともに短縮される.

2 自動消磁電流:AC/HWDC 1500A~0 連続調整可能,電流の減少により消磁時間が短くなる.

3输出電缆: 120mm²銅芯ソフトケーブル3米×2根

3 出力ケーブル: 3mの2本の銅コア柔軟ケーブル (120mm2)

4電源:220V (両相三線) ± 10%,50Hz,瞬時の電流最大約100A

4 電源:220V (二相三線システム) ±10%,50Hz,即時電流は約100A

5外形尺寸:750 (長) ×420 (寬) ×900 (高) mm; (不含手把)

5 寸法: 750L×420W×900h mm (ハンドルを含まない)

6残り磁気安定度:≤±5%

6 残留安定性: ≤±5%

7体重:約120kg

7 体重: 約120kg

二構造特点

II について構造特性

電源入力ケーブルは10平方三芯のケーブルで,端は接続器内断路器上端,端は電網配電板上空気開口相接,機体接地.

電源入力には10平方角の3コアケーブルが搭載され,端がスイッチの上端に接続されている.そして,もう片方は電網配送板の空気スイッチに接続されます.遺体も拘束されてる

三芯電缆中赤黒两色線接通 電源相線,蓝色線接保護地線.

3コアケーブルのRDとBKワイヤーは電源相導線に接続され,BUワイヤーは保護接地ケーブルに接続されます.

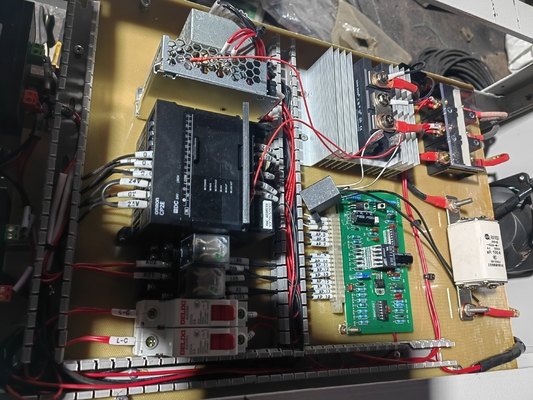

本機内置断断器保護装置. 外部220V電源を開け, デバイス電源開關を開け, 主電路通電.

組み込みのファイズ保護装置 外部の220V電源をオンにして デバイスの電源スイッチをオンにして 主回路に電源を入れます

解体・交換に便利な出力ケーブルで 快速接頭で 磁気線や支柱探頭で 簡単に接続できます

出力ケーブルを簡単に取り外し,交換するために,磁気コイルまたはサポート探査機の簡単に接続するために,高速接続器を使用します.

支杆探頭頭は拆卸可能な銅頭で,銅網による接触工件による故障により発生しやすさがない.带按?? 開口の支杆探頭,三芯ケーブル,円形航空插頭接続板の中央円插座による.支杆探頭上の按?? 開口は,操作板緑色按?? と同じく使用できる.脚踏開关三芯電缆上円形航空插座接入銅中間排円插座による, 脚踏開口は,操作板緑色按?? と同じく使用できる.

サポート棒の探査頭は,取り外せる銅頭で,銅網パッドを通して作業部位に接触することができ,不適切な接触によって故障する傾向がない.プッシュボタンスイッチを持つ棒探査機は,丸い航空プラグを通してパネルの真ん中に丸いソケットに接続された3コアケーブルを持っています支援棒のスイッチは操作パネルの緑色のボタンのように使用できます.3コアケーブルの丸い航空プラグは,銅棒の真ん中の丸いソケットに接続されています操作パネルの緑色のボタンを接続できます.
