| 動きの精度: | ≤0.5μm /80mm | 力の要求: | 500Wについて |
|---|---|---|---|
| 交流電力: | 220V ± 10%、50Hz | 環境要求事項: | 温度 - 10 ~ 30 °C |
| 相対湿度: | < 85 % | ||
| ハイライト: | プロフィロメーター試験機,コンタールグラフプロフィロメーター試験機,表面荒さプロフィロメーター試験機 |
||
| プロジェクトモデル | SRT-7150 | |
|
X軸 滑り直線ガイドレール |
動きの精度 | ≤0.5μm /80mm |
|
X軸位置付け 格子レギュラー |
決議 |
0.1μm
|
| 生産場所 | 中国 | |
| データセンサー | 決議 | 0.02μm |
| 生産場所 | 海外から輸入 | |
| システム解像度 | 65536:1 | |
| 線形精度 | ≤±±1.5+0.2Hm | |
| 円弧 | ≤±(2+R/8) μm | |
| 角度 | ≤±2′ | |
| ストレート | ≤0.8μm/100mm | |
| 粗度測定 | ||
| 測定範囲 | X軸 | ラ:0.01 - 10μm |
| Z1軸 | ±500μm | |
| 評価パラメータ |
粗度評価パラメータ:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及Rmr ((c); リップル度評価パラメータ:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr及Wmr ((c); 元のコンート評価パラメータ:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr及Pmr (c) |
|
| サンプリング長-L | 0.08,0.25,0.8,2.5,8 ((mm) | |
| 評価の長さ | GB / T10610-2009 標準の実施 | |
| 指示の誤り | ±5% | |
| 指示の繰り返し性 | 2% | |
| プロファイルの測定 | ||
| 測定範囲 | X軸 | ≤150mm |
| Z軸 | ≤300mm (ユーザのニーズに応じて調整可能) | |
| Z1 | ≤40mm | |
| テーブルの移動速度 | 0.05-0.8mm/s (4ギア,自動速度調節) | |
| 労働環境 |
作業温度:10°C~30°C (通常の温度) 湿度 20-80%RH 明らかに振動源がない |
|
| 必要な電源 | 220V 50Hz 0.5Kw 個々の接地線 | |
| 計器のサイズ (長さ × 幅 × 高さ) | 980×740×1500ミリ | |
| 計測器の重量 | 約120Kg | |
注:上記の技術パラメータは,ユーザーの実際のニーズに応じて調整できます.様々な問題について当社の技術者に相談してください.

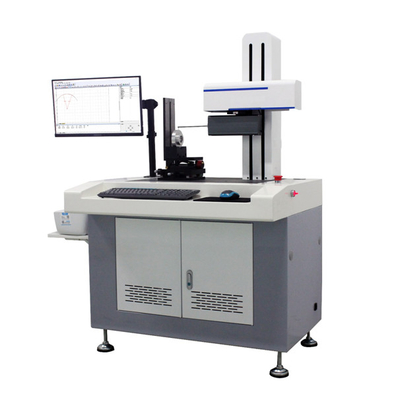

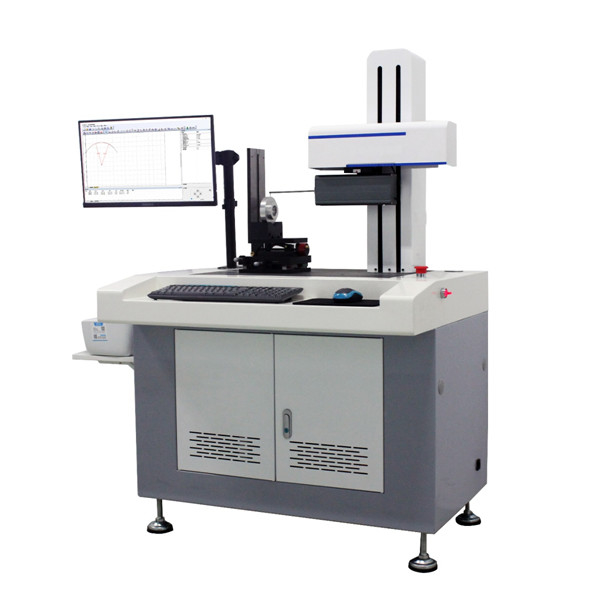

SRT-7150は,表面の荒さとコンタクトの測定のための統合測定機器機器です.
表面の荒さとプロファイルは,高精度グリッド測定システム,高精度磨削ガイドレール,高性能非接触線形モーター高性能コンピュータ制御システム技術と完璧な多機能ソフトウェア

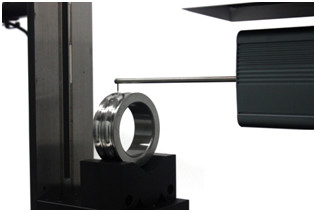

この装置は,平面線や横断プロフィールパラメータ,表面波動性パラメータ,荒さパラメータなど,様々な機械部品の様々なパラメータを測定することができます.
直線から触角線までの距離,円の中心から円の中心までの距離,弧の半径,交差点から円の中心までの距離円の中心から直線までの距離),点線処理 (交差点から直線までの距離,交差点から円の中心までの距離,2つの直線の交差点, 交差点から交差点までの距離 ),対数曲線,溝の幅,溝の深さ,溝の縁距離,溝の中心距離,傾き,水平距離,垂直距離および他の形状パラメータ.
それはベアリング産業,機械加工,自動車,オートバイ,精密ハードウェア,精密ツール,模具,ツール,光学部品および他の産業に適しています.
