商品の詳細:
|
| 製品名: | 蛍光磁気探傷欠陥の探知器 | モデル: | HMP-6000A |
|---|---|---|---|
| 検知範囲: | 直径 (0~250mm),長さ1000mm (個別長さ0~6000mm) | 電極の間隔: | 0~1200mm (調節可能) |
| マグネティゼーション電流: | 0~6000A | 電源: | 3相5ワイヤーAC 380V 50Hz |
| ハイライト: | 磁気粒子の欠陥探知器 磁気粒子の欠陥探知器,Fluorescent Magnetic Particle Flaw Detector |
||

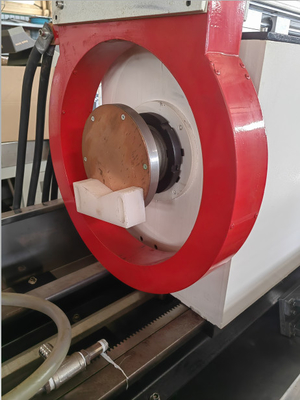

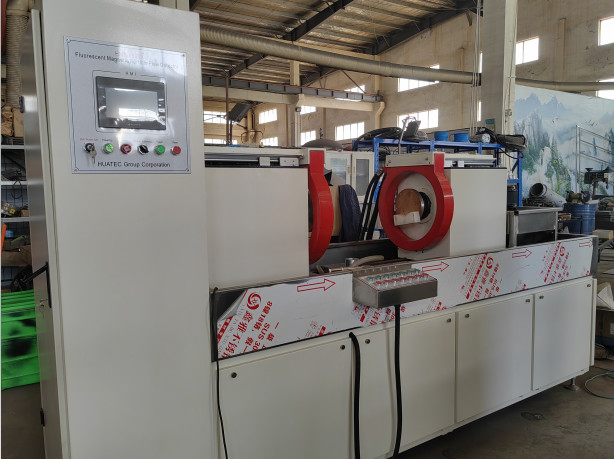

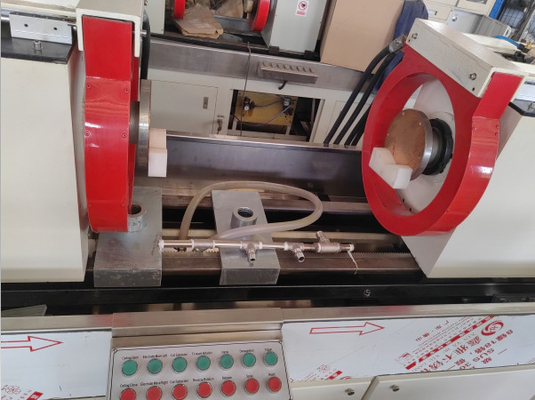

HMP-6000A 発光磁粒子欠陥検出器
作業原理
漏れ磁場と磁粉の相互作用,それは鋼の表面と近く表面の欠陥 (裂け目,スラッグ含有磁場断続性歪みが発生します. 磁場断続性歪みによって,磁場断続性が変化します.磁気流流漏れと磁気場漏れの一部を構成する磁性粉末の吸収特性,したがって,磁気粒子は磁気粒子の形成に惹かれ 磁気粒子は欠陥に蓄積 -- 磁気マーク適切な照明条件下で,欠陥の位置と形を示す
使用
発光磁粒子欠陥探知器は,鉄磁工品の表面と表面近く (ボルト,ピン,ブッシング,ギア,ギアリング,クランクシャフトなど) を検出するために使用されます.) 偽造による裂け目やスクラッグなどの微妙な欠陥による疲労
実行基準
磁気粒子の欠陥検出器:GB/T8290 2011
磁気粒子検査の観測条件:GB/T 5097-2020/ISO 3059:2012
アメリカ材料・試験学会:磁気粒子試験方法 ASTM E1444-01
欧州連合及び国際規格:DIN EN ISO 9934-2-2003
技術パラメータ:
| 検出範囲 | 直径 (0~250mm),長さ1000mm (個別長さ0~6000mm) |
| 検査方法 | 発光または非発光磁粒子検査 |
| マグネティゼーションモード | 周回,横向,複合磁化 |
| 電極間隔 | 0~1200mm (調整可能),カスタマイズされた範囲 (0~6000mm) |
| 固定モード | 手動/空気圧による固定 |
| マグネティゼーション電流 | 0~6000A |
| 消磁効果 | 残留量は0.3mT未満 |
| 欠陥検出の感度 | A1 標準試料 (15/50) ははっきりと表示される |
| 電源 | 3相5ワイヤのAC 380V 50Hz |
| 周回磁気電流 (A) | 6000 |
| 縦磁化流量ポテンシャル (AT) | 20000 |
| 選択可能なコイル内径 (mm) | 350 |
| 最大電極間隔は選択可能 (mm) | 1500 |
| ホスト | スプリット型 (電気制御キャビネットは主エンジンから分離) |
| 敏感性 | A型サンプル (15/50) はっきりと示されています. |
| 臨時負荷率 | ≤20% |
| 制御モード | 手動/半自動 |
| インターフェース ((*) | ボタン/タッチスクリーン |
| クランプ方法 | 電動・空気型 |
| 道を曲がって | 電気 |
| 交流電流磁化方法 | 周回磁化 縦磁化 化合物磁化 |
| AC消磁モード | オートマティック・アテンチュエート・デマグネティゼーション |
| 修正方法 | 一相半波,一相フル波,三相フル波 |
| AC/DC磁気化方法 ((*) | 周回交流磁化/周回直流磁化,横回交流磁化,周回交流直流複合磁化 |
| 直流消磁モード ((*) | 弱体化消磁化,超低周波消磁化 |
| 紫外線ランプ | 吊り型 手持ち型 |
| 噴射時間 | 3"×6" / マニュアル |
| マグネティゼーション時間 | 0.5"~2"/時間 |
| 回転観察時間 | 週に5~10円 |
| 消磁化時間 | 3〜5インチ/時間 |
| 空気供給 | 0.4-0.8MPa |
| パワー | 3相5線,380V±10%,50Hz |
| 総寸法 (mm) | 長さ:1~1.5m+電極隙間 |

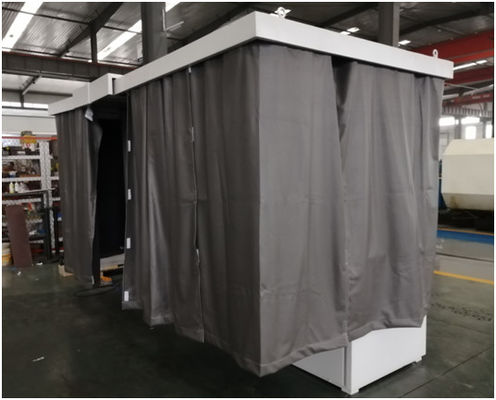

| 幅:800~1200mm ((暗室の幅を追加する:1800mm) |
