商品の詳細:
|
| スタンダード: | ISO7963-2010 | 厚さ: | 12.5/20/25mm |
|---|---|---|---|
| アパルチャー: | 1.5/3/5mm | 材料: | 炭素鋼/不鋼鋼 |
| ハイライト: | IIW超音波検査校正試験ブロック,V2超音波検査校正試験ブロック |
||

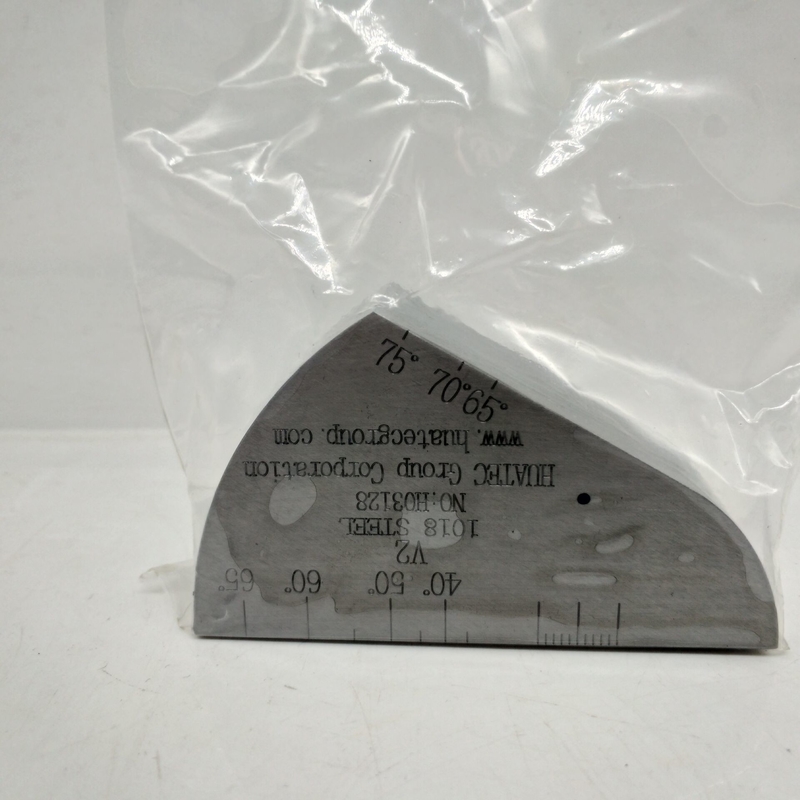

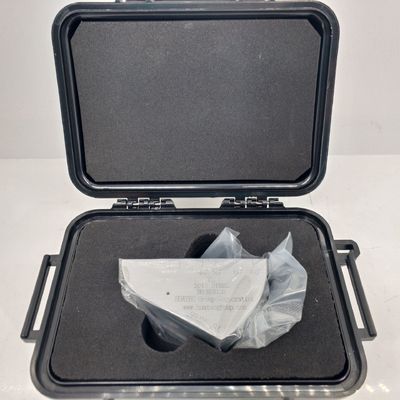

IIW V2 超音波検査校正試験ブロック
IIW2試験ブロック (V-2試験ブロック) は,国際溶接学会によって承認された標準試験ブロックです.V-2試験ブロックは,軽量で,簡単に運ぶことの利点がありますフィールド使用に適しています
| タイプ | V2 | |
| 尺寸 (mm) | 許容性 | 検査結果 |
| 75 | ±010 | 資格 |
| 43.3 | ±005 | 資格 |
| 12.5 | ±005 | 資格 |
| (・∀・) | <0.05 | 資格 |
| (・∀・) | <0.03 | 資格 |
| (Ra) | Ra≤3.2m | |
| フ15 | ±005 | 資格 |
 |
< R010 | 資格 |
| R50 | ±010 | 資格 |
| R25 | ±010 | 資格 |
主な用途:
(1) 傾斜探査機の衝突点と感度限界は,半径R50mmの弧反射表面を用いて測定された.
(2) 5パスの穴の反射表面を使用すると,傾き探査機の屈折範囲はそれぞれ45°-65°と65°-75°である.
(3) 欠陥検出器の水平および垂直線性については,厚さ12.5mmの底部の複数のp波反射を用いて測定することができる.
(4) 時軸とゼロポイントを調整するために,R25とR50という2つの弧面を使用します.
