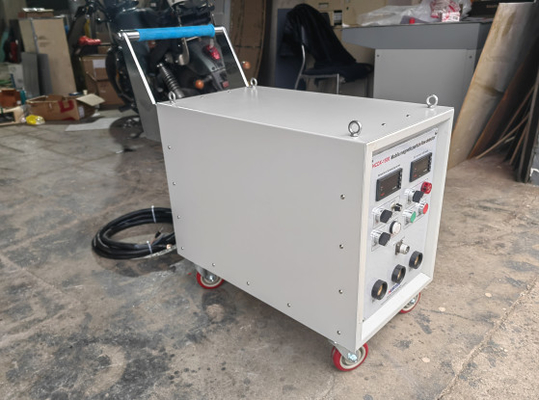

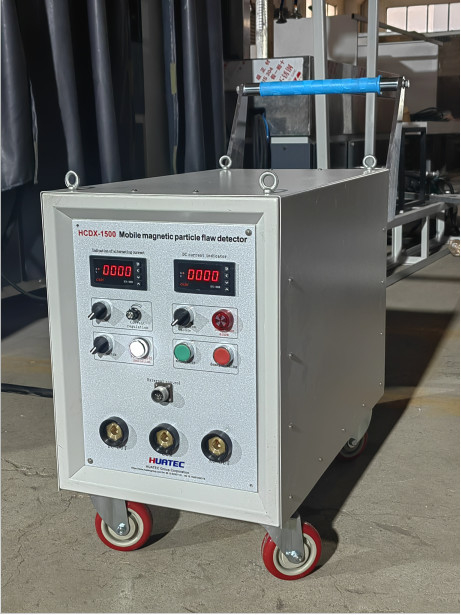

HCDX1500 モバイル磁気粒子欠陥検出器 AC/DC

HCDX1500 モバイル磁気粒子欠陥検出器 AC/DC

私はテクニカル仕様

II について構造特性

電源入力には10平方角の3コアケーブルが搭載され,端がスイッチの上端に接続されている.そして,もう片方は電網配送板の空気スイッチに接続されます.遺体も拘束されてる
3コアケーブルのRDとBKワイヤーは電源相導線に接続され,BUワイヤーは保護接地ケーブルに接続されます.
組み込みのファイズ保護装置 外部の220V電源をオンにして デバイスの電源スイッチをオンにして 主回路に電源を入れます
出力ケーブルを簡単に取り外し,交換するために,磁気コイルまたはサポート探査機の簡単に接続するために,高速接続器を使用します.
サポート棒の探査頭は,取り外せる銅頭で,銅網パッドを通して作業部位に接触することができ,不適切な接触によって故障する傾向がない.プッシュボタンスイッチを持つ棒探査機は,丸い航空プラグを通してパネルの真ん中に丸いソケットに接続された3コアケーブルを持っています支援棒のスイッチは操作パネルの緑色のボタンのように使用できます.3コアケーブルの丸い航空プラグは,銅棒の真ん中の丸いソケットに接続されています操作パネルの緑色のボタンを接続できます.

V適用と使用

1使用前に注意してください.

この使用説明書を詳細に読む. 初めてまたは長い使用前に,外部の部品が完全かどうか確認してください.内部部位が松散しているかどうかを確認するためにカバーを開くことができます.許可なしに部品を分解したり 組み立てたりしないでください

乾燥し,清潔で,よく換気した環境で,酸やアルカリ,その他の腐食性ガスを含まない状態で保管し,使用する必要があります.この環境は,高温と強い振動や衝撃を持つべきではありません.

電源をオンにする前に,電源が必要な電源と一致しているか,接続が正しいかどうかを確認してください.電力網とスイッチ容量が要件を満たしているか.

2使用と操作

(1) 電源ケーブルを電源ネットワークに接続し,電源配送キャビネットを接続し,電源ネットワークにメイン回路を接続

(2) "電源", "電源"の指示灯を点灯し,電源と排気扇動機の回路制御を認識し,動作を開始します.

(3) AC磁化が必要な場合は",AC/DC"選択スイッチを"AC"位置に回し,電流調節ボタン"AC"を最小または適切な位置に回します.

(4) 120mm2 の2つのケーブルの片端の銅のコネクタを機械の対応した出力インターフェースに接続する.対応する出力端 (AC端またはDC端) に接続するためにケーブルに注意を払う;

(5) パネルのトリガーボタンまたは足スイッチを押すと,トリガー回路はSCR作業を制御するためにパルスをトリガーし,AC磁気化検査を実現します.

(6) 棒電極を工品に接続するか,ケーブルを工品に巻き込むか,スレッドバー技術によって.

(7) トリガーボタンを押すか,足スイッチを押すか,電流調整ボタンを調整して,アンプメーターが欠陥検出に必要な電流値を表示するようにします.磁気化を完了するためにトリガーボタンを押してください最大電流下では,外部の磁気粒子検査を行います. 一般的に磁化時間は2秒未満です.断続時間 (磁化時間より少ない) の5〜10倍以上あるべきです.割り切れる時間の倍数で相応に短縮できます).

(8) 消磁化が必要な場合は",Mag. / Demag. "の選択スイッチを"Demag. "に切り替えて (1) から (7) までの操作を実行します.

(9) 半波DC磁化を使用する必要がある場合は,単に"AC/DC"選択スイッチを"DC"位置に回し,この時点で,内部作業リレーKC1吸着,作業の切り替えを完了します.(スイッチを切った後,出力ケーブルも対応する出力端を使用することを注意してください)

(10) 使用を停止すると,主"電源"スイッチと電源配送板のスイッチをオフにし,必要に応じて外部アクセサリーを外します.
