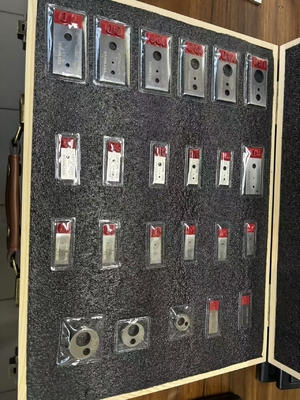

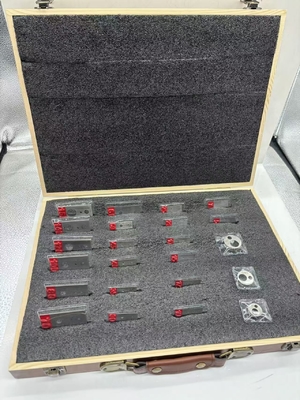

穴型IQI検査報告
ASTM SE 1025 プレートペネトラメーターは,通常,アメリカン・インスペクション・スタンダードに準拠するために使用されます.
標本の厚さ2%,放射学的に標本に似ている材料の長方形プレートです.
各プレートには3つの穴が穴開けられ プレートの穿透メートル厚さの1X,2X,4Xに等しい直径があります
プレート型ペネトラメーターの最小厚さは0.010です.
円形で提供され,外径は4Xで,2つの穴が1Xと2Xで Penetrameterの厚さです.
下のグラフは,プレートペネトラメーターの識別と厚さ,および各材料厚さに対してどのペネトラメーターを使用するかに関するガイドを提示しています.
| ほら | ||||||||
| 違う 違う | 厚さ | アパルチャー T | アパルチャー 2T | アパルチャー 4T | ||||
| 範囲 | 測定 | 範囲 | 測定 | 範囲 | 測定 | 範囲 | 測定 | |
| 5 | 0.1143-0. 銃を撃たれた1397 | 0.1395 | 0.241-0 だった267 | 0.261 | 0.495-0.521 | 0.519 | 1.003-1029 | 1.023 |
| 7 | 0.165-0 だった191 | 0.189 | 0.241-0 だった267 | 0.263 | 0.495-0.521 | 0.519 | 1.003-1029 | 1.025 |
| 10 | 0.241-0 だった267 | 0.247 | 0.241-0 だった267 | 0.264 | 0.495-0.521 | 0.519 | 1.003-1029 | 1.017 |
| 12 | 0.275-0 だった335 | 0.311 | 0.275-0 だった335 | 0.329 | 0608-0 だった667 | 0.654 | 1.238-1302 | 1.298 |
| 15 | 0.349-0 だった413 | 0.392 | 0.349-0 だった413 | 0.368 | 0.730-0 だった794 | 0.762 | 1.492-1556 | 1.522 |
| 17 | 0.400-0 だった464 | 0.406 | 0.400-0 だった464 | 0.411 | 0.857-0 だった921 | 0.911 | 1.746-1810 | 1.795 |
| 20 | 0.476 - 0540 | 0.484 | 0.476 - 0540 | 0.505 | 0.984-1048 | 1.019 | 2.000-2064 | 2.018 |
| 25 | 0.571-0. わかった699 | 0.653 | 0.571-0. わかった699 | 0.646 | 1.206-1334 | 1.288 | 2.476-2604 | 2.498 |
| 30 | 0.698-0 だった826 | 0.769 | 0.698-0 だった826 | 0.721 | 1.460-1558 | 1.514 | 2.984-3. わかった112 | 3.039 |
| 35 | 0.825-0 だった953 | 0.887 | 0.825-0 だった953 | 0.907 | 1.714-1842 | 1.766 | 3.492-3 だった620 | 3.577 |
| 40 | 0.952-1080 | 0.972 | 0.952-1080 | 1.019 | 1.968-2096 | 1.987 | 4.000-4128 | 4.118 |
| 45 | 1.079-1207 | 1.201 | 1.079-1207 | 1.201 | 2.222 2350 | 2.31 | 4.508-4 だった626 | 4.619 |
| 50 | 1.206-1334 | 1.311 | 1.206-1334 | 1.314 | 2.476-2604 | 2.535 | 5.016-5144 | 5.106 |
| 60 | 1.397-1651 | 1.527 | 1.397-1651 | 1.535 | 2.921-3175 | 3.014 | 5.969-6 だった223 | 6.055 |
| 70 | 1.714-1842 | 1.832 | 1.714-1842 | 1.832 | 3.492-3 だった620 | 3.595 | 70.048-7 だった176 | 7.110 |
| 80 | 1905-2 だった159 | 2.002 | 1905-2 だった159 | 1.952 | 3.937-4 だった191 | 4.061 | 8.001-8だ255 | 8.028 |
| 100 | 2.413-2667 | 2.653 | 2.413-2667 | 2.637 | 4.953-5 だった207 | 5.197 | 10.033 -10287 | 10.265 |
| 120 | 2.921-3175 | 3.011 | 2.921-3175 | 3.012 | 5.969-6 だった223 | 6.123 | 12.065-12319 | 12.301 |
| 140 | 3.429-3 だった683 | 3.523 | 3.429-3 だった683 | 3.612 | 6.985-7だった239 | 7.156 | 14.097-14だった351 | 14.251 |
| 160 | 3.937-4 だった191 | 4.015 | 3.937-4 だった191 | 4.101 | 8.001-8だ255 | 8.155 | 16.129-16 だった383 | 16.295 |
| 200 | 4.826-5だった334 | 5.135 | 4.826-5だった334 | 5.012 | 9.906-10 だった414 | 10.125 | ||
| 試験結果はASTME1025の要件を満たしている. | ||||||||
