IP65標準超音波欠陥検出器 FD560 正確

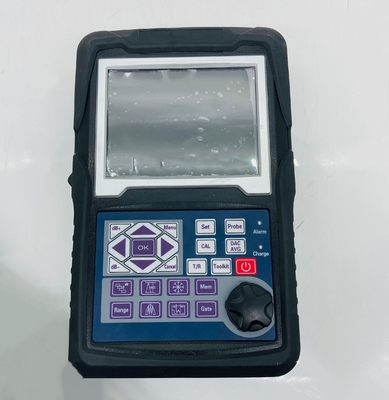

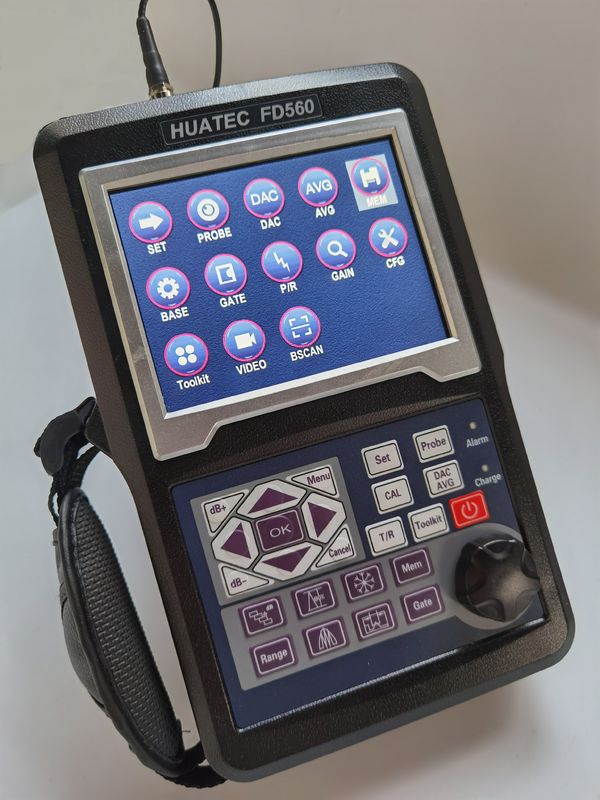

HUATEC 超音波欠陥検出器 FD560

★ユーザーフレンドリーダイアログ インタラクティブは,校正,曲線を作るなどの操作を支援します.

★DAC,AVG,TCG,AWSなど

★パルス重複周波数 20~2000Hz 精度調整 高速スキャン 無誤

★高い信号対ノイズ比 透明で安定したエコー 騒音防止設計 厳しい労働条件に最適

★12桁のAD,高速サンプリングにより,より優れたエコー図が詳細に表示されます. 敏感で,小さな欠陥も検出できます.

★探査機周波数20Mを完璧に使えます

★高速のリアルタイム・デフォルト検出ビデオ 制限のないUSBデータストレージ

★青い歯をモバイルデバイスに接続して 現場で検出報告を生成し プリントします

★IP65 標準 シリコンジェルケース 防水・防塵 固い 耐久性 防水サポート

★バッテリーは1回の充電で10時間持続します.

仕様

範囲:0-10000 mm 鋼の速度で

材料の速度:100~20000m/s

パルス重複周波数 20〜2000Hz

ダイナミック範囲:≥38dB

直線性:水平: +/-0.2%,垂直: 2.5%,アンプ精度: +/-1 dB.

解析能力:>40dB (5P14)

感度 残り:>62dB

拒否 (消去):全画面の高さの0~80%

500 独立性設定,任意の基準が自由に入力できます テストブロックなしで現場で作業できます

1000Aグラフのビッグメモリ

試験モード:パルスエコー,ダブルエレメント,トランスミッション

探査機の種類: 単直,単角,二直,二角,穿透,爬行,表面

ゲートモニター: 2つの独立したゲート,全スウィープ範囲で制御可能

単位: インチまたはミリメートル

電力需要:AC メイン 100-240 VAC,50-60 Hz

ディスプレイ遅延: -20〜3400 μs

探査遅延/ゼロオフセット: 0~99.99μs

内部充電可能なリチウムイオン電池パック,5.200mAhで7.2V

画面の明るさによって10時間名目稼働時間

4時間 典型的な充電時間

H×W×D(mm):220×175×40 (mm)

体重:1.0kg

動作温度: -10°Cから50°C

保存温度: -30°Cから50°C

パルスエネルギー: 70V,100V,200V,300V,400V,500V選択可能

修正:正半波,負半波,フル波,RFシステム

帯域幅 (増幅器帯域通り):0.2〜25MHz

ゲートモニター: 2つの独立したゲート,全スウィープ範囲で制御可能

感度: 選択可能な解像度0で最大120dB11 について02 について06.0 dB

トランスデューサー接続:BNCまたはLEMO

楽しいについて

誤差の正確な位置を自動表示する ((深さ d,レベル p,距離 s,幅,sz dB,ф).

欠陥サイズ: AVG または DAC/TCG を使って自動的な欠陥サイズ,欠陥の承認または拒絶の速度の報告.

トランスデューサーの自動校正 ゼロポイント,角度,前縁,材料の速度 (V2と2穴)

DAC/TCGとAVGを使ってエコーを評価するのに便利で,曲線を修正して補償することができます.

U-Disk を接続すれば ユニットには無制限のメモリができます

17つの基準があります.

モバイルデバイスへのブルーテント接続で 現場で検出レポートを生成・プリントします. AWS D1.1.

カーブされた表面の修正機能

クラック高度測定機能

拡大ゲート:ゲートの範囲が画面全体の幅に広がる.

自動増強機能

封筒:70 Hz の更新率でライブAスキャンとAスキャンの封筒を同時に表示する

展示する

ピーク保持: 凍結したピーク波形をライブAスキャンと比較して試験結果を簡単に解釈します.

スキャンフリーズ:ディスプレイフリーズは波形と音道データを保持します.

アラーム:ビープとLED

リアルタイムクロック

エコーを埋める

捕まえる

ゲート内のエコー色

基本機器パッケージ

携帯用超音波欠陥検出器 FD560

直射波変換器 (2.5 MHz, Φ20)

角度ビームトランスデューサー (4 MHz, 8 mm×9 mm, 60°)

インターコネクト 変換器のケーブル (BNC-LEMO 00,またはオプション LEMO 01- LEMO 00)

リチャージ可能なリチオン電池 パッケージ,8アンペア時間

電源/充電装置

英語の操作説明書

HUATEC校正証明書

アプリソフトウェア

ベルト
