1概要

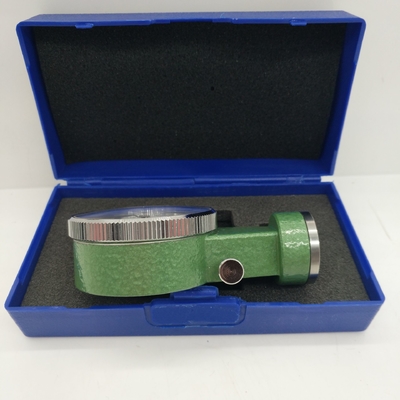

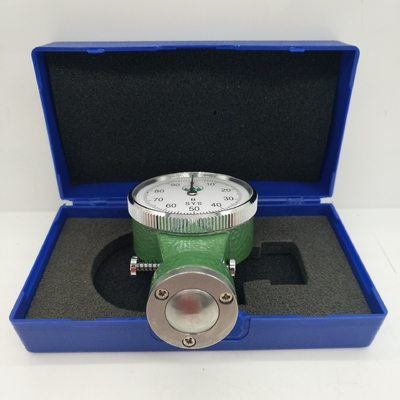

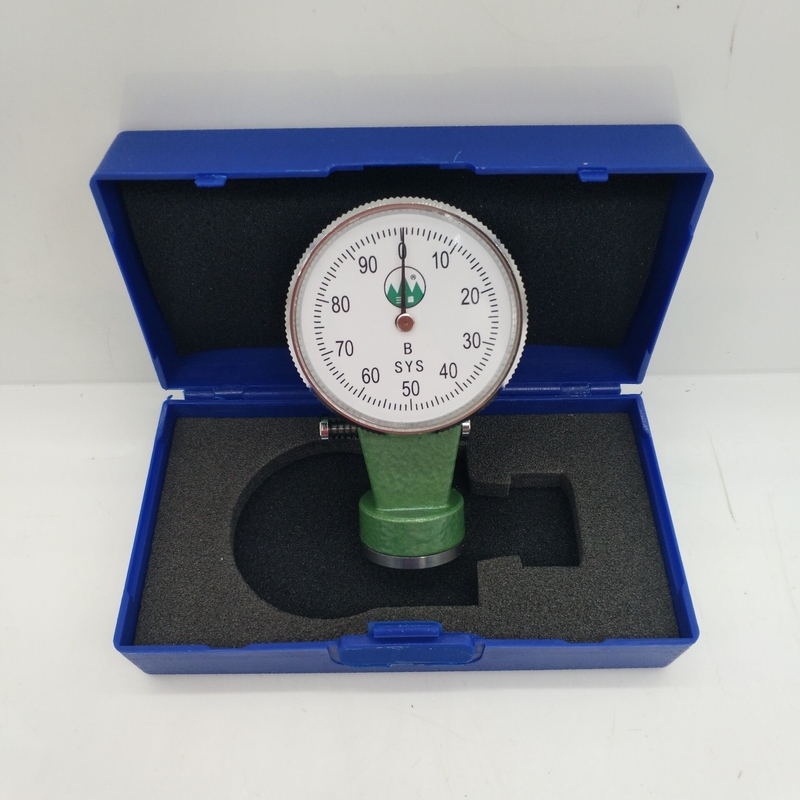

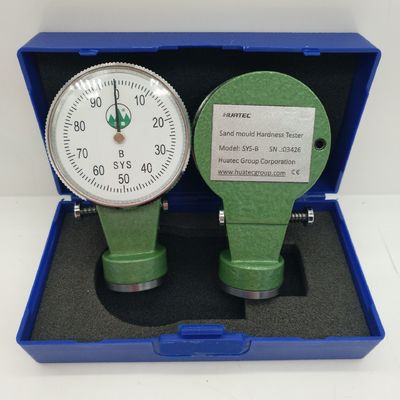

3種類の砂表面硬度試験器 A B C が,緑色の砂模様の表面硬度を測定するために使用されます.

その構造は,ラック圧力ヘッド (1) メーターヘッド (2) 時計ケース (3) フォーススプリング (4) 駆動ギア (8) 回転ギア (14) ポインタ (15) 調整リング (16) などで構成されています.

タイプA:手形または機械的な低圧および中圧で鋳造された細砂型 (コア) の表面硬度試験に適しています.タイプBは,手形または機械的な低圧および中圧で鋳造された細砂および粗砂模具 (コア) の表面硬度試験に適しています.C型は,高圧鋳造における砂模具の表面硬さを試験するのに適しています.

2. 技術仕様とパラメータ

I 精度

指針が任意の値である場合,インデントの対応力許容量は ±5%

指針はO位置に戻り 許容度は+−"度です

II 寸法 90x55x28

注: 最大負荷は,インデントを計測頭 (2) のレベルまで押すのに必要な力である.

3原則

スプリングとストロークの力が線形である原理に従って,スプリングのストロークは,歯車とラックを介して表面ポインタによって示される.砂の表面硬さの単位は (g/mm2)硬度 (硬度) は,硬度 (硬度) の単位ではなく硬度 (硬度) を使うのが慣例である.その値が関連して一貫しているため,すなわち,単位値が大きい (g/mm2) の場合,対応する度値も大きい.

4使用と調整

I O位置を調整する.ポインタ (15) が O 位置にないとき,ポインタ (15) を O 位置に並べるために調整リング (16) を回す.硬度測定器を試験砂面にしっかり押す (硬度測定器の軸は砂模様の表面に垂直である)固さテストヘッド (2) の表面は,テストされた砂表面と密接に接触しているように,そしてポインタは,またある値で停止すると,ロックピン (18) を押してそれをロック,測定値を読み取り,ロックピン (18) を解き放ち,ポインタ (15) をO位置に戻す.

III 測定する際には,各測定部品を3~5回試し,その部品の硬度値である平均数を計算できます.

5修理とメンテナンス

I. 時計ケースのカバー (13) と裏側のスクリューを,砂や塵がそれに落ちないように,その正確さに影響を与えるように,任意に開かないでください.

II. 使用または配置する際には,装置の機能障害や使用に影響を及ぼすような強い振動を受けない.

3~M2のスクリューを注意深く解き放ち,メーターヘッドを取り除く,粘り強い砂を取り除く.そしてそれをそのまま設置します (インデンタを引っ張らないでください)
