商品の詳細:
|
| 製品名: | 磁気ヨークの欠陥の探知器 | 電源: | AC:220V/50Hz |
|---|---|---|---|
| 持ち上げ力: | ≥4.5Kg | 一時的な負荷率: | 5秒オン,5秒オフ 4時間以上連続使用 |
| 電源ケーブルの長さ (スプリングワイヤ): | 4m | 磁気足の接触面の大きさ: | 20×21mm |
| ハイライト: | 磁気探傷欠陥の探知器,磁気ヨークの欠陥の探知器,地元磁気化欠陥検出器 |
||

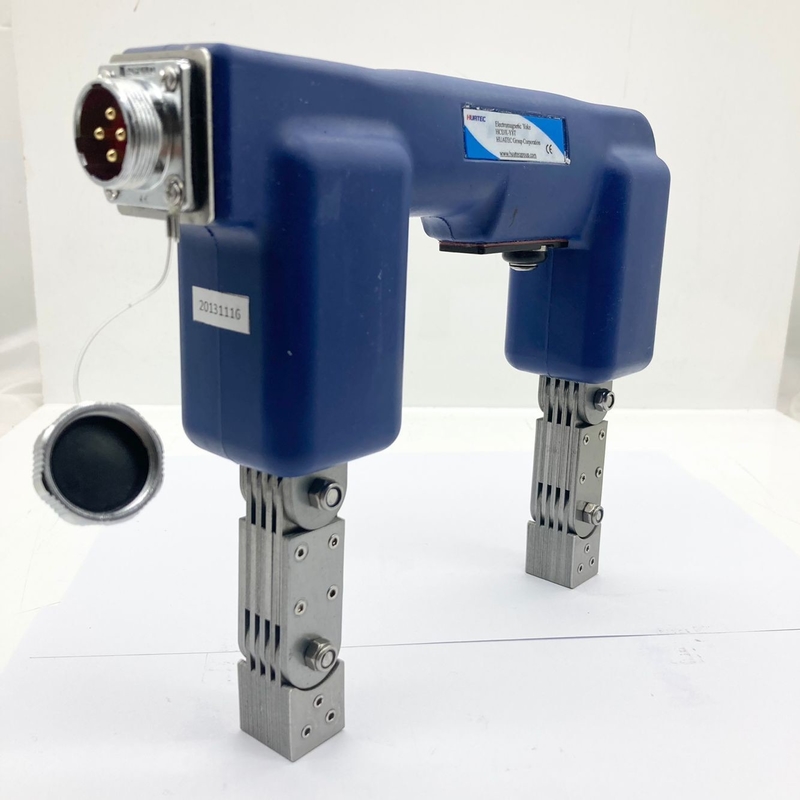

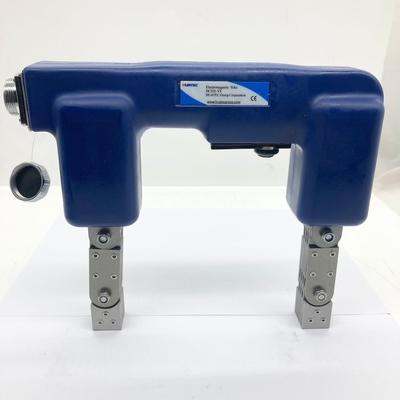

HCDX-Y8 磁気ヨーク欠陥検出器 磁気粒子欠陥検出 局所磁化
HCDX-Y8は我々の最新開発されたACヨークです. それは磁気粒子欠陥検出と作業部品の局所磁化に使用されます. 機械はコンパクトで耐久性があります.市場で最も軽量で最大のスパン ACヨークの1つです持ち上げ力および他の指標は,GB/T 15822.3-2005/ISO 9934-3の要件を満たしている.2002ASME Vおよびその他の規格.
1.機械の構造
| ポイント | 部分番号 | ポイント | 部分番号 |
| 1 | 横柄 | 5 | 電源ケーブル |
| 2 | 誘導式LED照明 | 6 | 航空用コネクタカバー接続ケーブル |
| (選択用アクセサリー) | |||
| 3 | 横の足 | 7 | 航空用コップリングカバー |
| 4 | マイクロスイッチ | 8 | AC電源ケーブル |
2使用方法
電源ケーブルをホストに接続し,ACプラグを220V電源ソケットに接続します.
HCDX-Y8の2つの磁極を検出対象の表面に置き, 2つの磁極を検出対象と良好な接触にするために一定の圧力を適用します.ボタンスイッチを押す磁気スイッチをオンにすると,磁気粉末は検出対象の表面 (乾燥,湿,発光磁性粉末が使用可能).
試験面があまりにも広い場合は,断面に磁化し,断面間の有効部分は一定程度重なり合わなければならない.

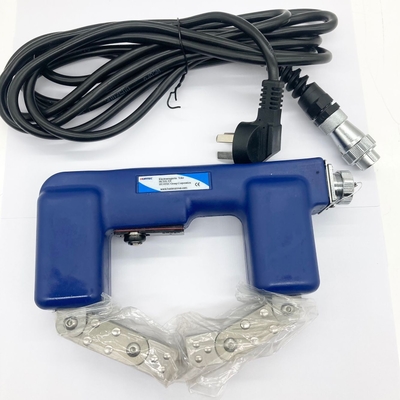

磁気足の間を動かす関節を回し,磁気足間の距離は45mmから225mmの間を調整できます.
使用時 5 秒を 5 秒で切れるように,連続して 4 時間使用できます.
3.技術パラメータ
3.1 横綱
| ポイント | インディケーター | ポイント | インディケーター | ||
| 横の重さ | 2.35キロ | 敏感性 | 30/100A の試し台がはっきりと表示されている | ||
| 電源 | AC:220V/50Hz | 持ち上げ力 | ≥4.5Kg | ||
| 電流 | 負荷なし | 1.4A | 臨時的な負荷率 | 5秒オン,5秒オフ,連続使用時間4時間以上 | |
| 負荷 | 1.0A | 温度上昇 | ハンドルの表面温度 ≤40°C | ||
| マグネット電極距離 | 45~225mm | 断熱強度 | >2MΩ | ||
| 電源コードの長さ (スプリングワイヤ) | 4m | 磁気足の接触面の大きさ | 20×21mm | ||

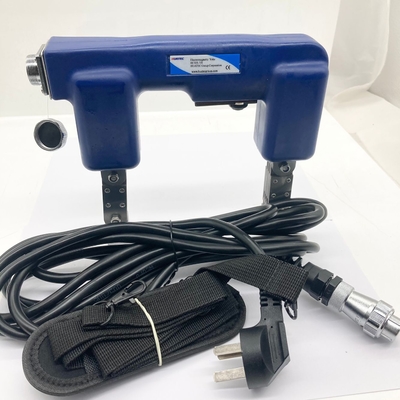

4テーブルを設定する
| ほら | 名前 | 量 |
| 1 | ホスト | 1 |
| 2 | 220V 電源ケーブル | 1 |
| 3 | 横綱 | 1 |
| 4 | 横のバックパック | 1 |
| 5 | 六角鍵 3mm | 1 |
| 6 | 手帳 | 1 |
| 7 | カリブレーション証明書 | 1 |
注記:この機械はオプションの充電器,バッテリー,ケーブル,オプション DC 横綱に変換することができます.オプションのインダクション LED照明と傾斜磁気脚.
