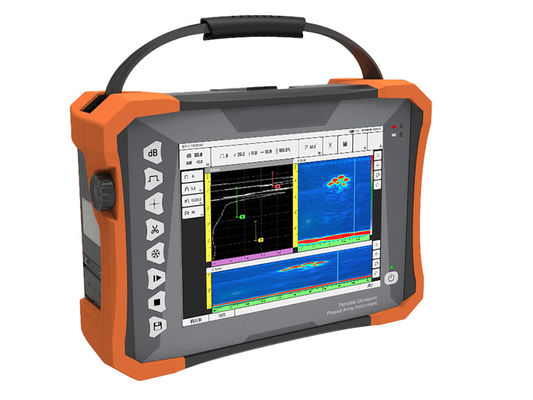

HPA-620 ポータブル 32 128PR 段階配列TOFDスキャン超音波欠陥検出器

HPA-620 ポータブル 32:128PR 段階配列TOFDスキャン超音波欠陥検出器

HPA-620は携帯型 32:128PR 段階配列欠陥検出器です

標準的な超音波検査モジュール,TOFDモジュール,標準的なフェーズ配列モジュールで装備されており,TOFDとフェーズ配列の同時スキャンをサポートします.2つの配列の探査機防水・油性タッチスクリーンと全コーステストデータ記録機能が備わっています.HPA-620は先端の知的 段階マレーの欠陥検出器です

パラメーター:

特徴:

検査チャネル

• 38ステップマレイモジュール
• TOFD と Phased Array の同時スキャン
• 二重配列の探査機をサポートする
• 2チャネルTOFD 2チャネル従来の超音波試験

HPA-620の機能は,さまざまな要求のユーザーを非常に満足させています.

段階配列モジュール

• 常規のバット・ウェルド検査 (TOFDとフェーズマレイの同時スキャン)
• ナンバープレートの通常のCスキャン検査
• 螺栓の通常の検査
• 従来の腐食検査
• TKY検査

トフD モジュール

• 手順パラメータ設定;探査機とクイーンパラメータ設定

使用者は,PCS,スキャンカバー,底カバー,ビームを含む角度を含む,探査機と手順パラメータに基づいて関連するパラメータを計算することができます..

ディスプレイ

• HPA-620は,触覚操作付きの 10.4 インチ工業グレードの TFT 画面を搭載し,強い照明や屋外での最適なディスプレイを提供します.

手順設計

• プロセスシミュレーションモデルを提供するHPA-620は,CADソフトウェアを通じてオブジェクトの次元をインポートすることでモデルを構築することもできます.ユーザーに専用の検査プロセスをカスタマイズし,全範囲のソリューションのためのワンストップサービスを提供します.

適用範囲

標準的な溶接検査

複合材料の段階的なCスキャン検査

螺栓と螺旋管の検査

PE接点の検査

小径管の溶接検査の解決法
