商品の詳細:
|
| ディスプレイ: | 10.4インチのタッチ画面 | 輸入: | 1 IPEX, 4 C5 |
|---|---|---|---|
| 動作温度範囲: | -10°C~40°C | 貯蔵温度範囲: | -20°C~60°C |
| 進入保護評価: | IP65 | ||
| ハイライト: | タッチ画面の超音波欠陥の探知器,C スキャン超音波欠陥検出器,フェーズドアレイ超音波探傷器 |
||

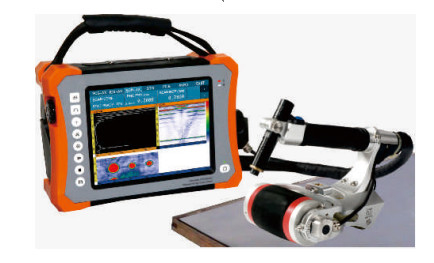

HPA-620PRT タッチスクリーン TFM 32:128PR 段階式配列Cスキャン 超音波欠陥検出器
HUATEC HPA-620PRTは,新たに開発されたポータブル32:128PRフェーズ配列欠陥検出器です.
従来の超音波検査モジュール,TOFDモジュール,従来のフェーズマレイモジュールとTFM画像モジュールを搭載し,TOFDとフェーズマレイの同時スキャンをサポートします.2つの配列の探査機防水・防油タッチスクリーンと全コーステストデータ記録機能を備えたHUATEC HPA-620PRTは,Cスキャン機能を持つ高度な知的TFM段階配列欠陥検出器です.
| チャンネル | ||||
| モード | PA/TFMモード | UTモード | トーフドモード | |
| 番号 | 32:128 | 2 | 2 | |
| 物理パラメータ | ||||
| ディスプレイ | 10.4インチタッチスクリーン | |||
| 輸入 | 1 IPEX, 4 C5 | |||
| I/O ポート | 2 USB 3.0 (HOST), 1 USB 2.0 (HOST) | |||
| DP (ディスプレイポート) (HDMIに転送できます) | ||||
| WIFI | ||||
| LEMO 1B エンコーダーポート | ||||
| TTL I/O ポート | ||||
| GPS | そうだ | |||
| 保存 | 内側: 64GB 外側: USB フラッシュディスク | |||
| 体重 | 5kg (バッテリーなし) | |||
| サイズ | 350 mm×250 mm ×130 mm | |||
| (L×W×H) (L×W×H) | ||||
| AC | 100V~240V 50Hz/60Hz | |||
| DC | 13.5V | |||
| バッテリータイプ | リチウム電池 | |||
| バッテリー容量 | 二重バッテリー,それぞれ<100Wh | |||
| バッテリーの寿命 | ≥4.5h | |||
| 温度 | 動作温度範囲:−10°C~40°C | |||
| 貯蔵温度範囲:-20°C~60°C | ||||
| 侵入防止等級 | IP65 | |||
| UT | ||||
| PRF | 25Hz~10kHz | |||
| トランスミッター電圧 | 75V~250V (50Ω負荷) | |||
| パルス幅 | 30ns~1000ns,ステップは5ns | |||
| 減圧 | 400Ω,80Ω | |||
| サンプリング率 | 100MHz | |||
| 帯域幅 | 0.5MHz~20MHz (-3dB) | |||
| 利益 | 0.0dB~110.0dB | |||
| 感受性過剰 | ≥60dB (狭い帯域幅), ≥52dB (広い帯域幅) (2.5P20トランスデューサー, 200mmφ2平底の穴) | |||
| 垂直線性エラー | ≤3% | |||
| 横直線性エラー | ≤0.1% | |||
| 決議 | ≥26dB ((2.5P20) | |||
| 動的範囲 | ≥30dB | |||
| フィルター | 高通行,低通行,多重窄帯通行 | |||
| 改正 | RF (TOFDモード),フルウェーブ,ハーフウェーブ+,ハーフウェーブ | |||
| チャンネル | 2つのチャンネル | |||
| 最大カバー | 10000mm (鋼材の長長波) | |||
| ゲート | A/B/G | |||
| ゲートスター | 全範囲 | |||
| ゲート幅 | ゲート開始から全範囲 | |||
| ゲートスリージングル | 1~99% | |||
| アラーム | 音/光 | |||
| 測定点 | 前面/ピーク | |||
| TCG | 16 | |||
| 段階配列/TFM | ||||
| チャンネル | 32:128 | |||
| 最大開口 | 32つの要素 | |||
| マックス要素 | 128 要素 | |||
| 焦点法 | ≥1024 | |||
| スキャン角度 | -89°~89° | |||
| カリブレーション | 速度,遅延,TCG,ACG,エンコーダー | |||
| 試験量 | 1000mm | |||
| 角度増加の最小数 | 0.1° (自動調整) | |||
| サンプリング率 | 100MHz 10ビット | |||
| 改正 | フルウェーブ | |||
| Aスキャン画面の高さ | 画面の高さの800% (最大) | |||
| 調節可能なアナログ加減 | 80dB | |||
| マックスPRF | 20kHz | |||
| トランスミッター電圧 | 20V~110V ((50Ωの負荷) | |||
| パルスタイプ | 双極方形波 | |||
| パルス幅 | 30ns~1000ns,ステップは5ns | |||
| 帯域幅 | 0.5MHz~20MHz (−3dB) | |||
| フィルター | 高通行,低通行,多重狭帯通行 | |||
| トリガー | タイムベースエンコーダー | |||
| 測定点 | 前面/ピーク | |||
| 読み取り | 幅,光線経路,水平,深さ | |||
| 測定解像度 | 0.5mm | |||
| スキャンモード | L/S/C/D スキャン,TFM | |||
| スキャンの長さ | ≥15m | |||
| スキャン速度 | ≥30mm/s | |||
| TFM イメージング | 2D ライブ | |||
| TFM の焦点点数 | マックス10001000ポイント | |||
| 3D 復元画像 | そうだ | |||
適用範囲
標準的な溶接検査
複合材料の段階的なCスキャン検査
螺栓と螺旋管の検査
PE接点の検査

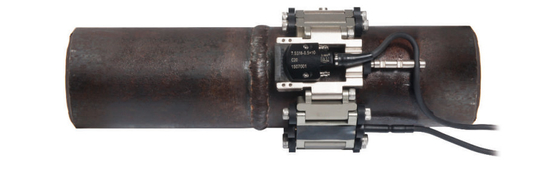

小径管の溶接検査の解決法
特徴:
検査チャネル
HPA-620PRTの機能は,さまざまな要求のユーザーを非常に満足させます.
段階配列モジュール
トフD モジュール
使用者は,PCS,スキャンカバー,底カバー,ビームを含む角度を含む,探査機と手順パラメータに基づいて関連するパラメータを計算することができます..
ディスプレイ
手順設計
