商品の詳細:
|
| 決議: | 0.00016μm/±μm -0.016μm/±400μm | ストレート: | （0.05+2.5L/1000） μm （L;テストの長さ（mm）） |
|---|---|---|---|
| テストの速度: | 0.1mm/s、0.5mm/s、1.0mm/s、1.5mm/s、2.0mm/s | 試験針: | 5μmR ダイヤモンド 90° |
| テスト力: | 4mN以下 | ディスプレイ: | 7インチ色LCDのタッチ画面 |
| データ出力: | SDカード/ブルートゥース接続PC/PCプリンター | ||
| ハイライト: | 携帯用表面の粗さのテスター,波状の表形表面粗さ検査機 |
||

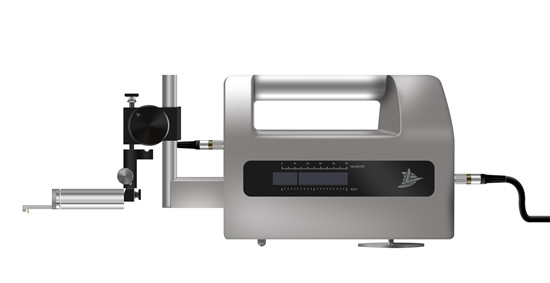

SRT-300 ポータブル 表面荒さ プロフィール 波動性 輪郭 テスト
適用分野:
SRT-300の粗さとプロフィール測定器は,最新のISO国際基準に完全に準拠する製品です.部品の表面質を評価するための多用途の携帯機器です複数の国家および国際基準に沿った複数のパラメータを持っています. 様々な部品の荒さ,波動性,元の輪郭を評価することができます. 平面を測定できます.円筒形と円筒形の表面,内部の穴表面とベアリングレースウェイなど.それは,大きな測定範囲,安定した性能と高精度の特徴を持っています.それは生産現場に適しています.科学研究研究室と企業の測定室対応するパラメータは,選択された測定条件に応じて計算され,測定結果は,LCD画面に数字やグラフの形で表示できます.プリンターに出力SSR300はコンピュータに接続することもできます. コンピュータの特殊分析ソフトウェアは測定操作を直接制御し,強力な高度な分析機能を提供できます.
計器はフィルタープロフィールと直接プロフィールのパラメータ計算を行い,すべての計算はGB / t3505-2009 (製品幾何技術仕様 (GPS),表面構造,プロファイル方法,用語,定義および表面構造パラメータ).
| 試験範囲 | X方向 | 50mm | ||
| Z方向 | ±500μm | |||
| 決議 | X方向 | 0.00016μm/±μm -0.016μm/±400μm | ||
| ドライブ | 直さ | (0.05+2.5L/1000)μm (L;試験長さ ((mm)) | ||
| 分析項目 | 対応する基準 | ISO1997,DIN1990,ASME1995,JIS1994 | ||
| パラメータ | 荒さ | ラマックス,ラミン,ラ,ラスド,Rqmax,Rqmin,Rq,Rqsd,Rzmax,Rzmin,Rz,Rzsd,Rt,R3z,Rcmax,Rcmin,Rc,Rcsd,Rpmax,Rpmin,Rp,Rpsd,Rvmax,Rvmin,Rv,Rvsd,Rsmmax,RSmmin,RSm,RSmsd,Pc,RΔamax,RΔamin,RΔa, RΔasd, RΔqmax, RΔqmin, RΔq, RΔqsd, Rλamax, Rλamin, Rλa, Rλasd, Rλqmax, Rλqmin, Rλq, Rλqsd, Lr, Rskmax, Rskmin, Rsk, Rsksd, Rkumax, Rkumin, Rku, Rkusd, Rmax, Rmin, RzImax, RzImin, Rz.I, Rz.Isd,RsmaxRS,RS,RSsd,Rsk.J,Rku.J,Rpm,Rpmsd,Rymax,Rymin,Ry,Rysd,Smmax,Smmin,Sm,Smsd,Smax,Smin,S,Ssd | ||
| 波動性 | Wmax, Wamin, Wa, Wasd, Wqmax, Wqmin, Wq, Wqsd, Wzmax, Wzmin, Wzsd, Wt, Wcmax, Wcmin, Wc, Wcsd, Wpmax, Wpmin, Wp, Wpsd, Wvmax, Wvmin, Wv, Wvsd, WSmmax, Wsmmin, WSm, WSmsd, WΔqmax, WΔqmin, WΔq,WΔqsdWskmax, Wskmin, Wsk, Wsksd, Wkumax, Wkumin, Wku, Wkusd, Wca, WC-q, WC-t, WC-v, WC-Sm | |||
| プロフィール | パ, Pq, Pt, Rz.J, Pc.I, Pp, Pv, PSm, PΔq, TITL, Psk.J, Pku.J, Rmax | |||
| 特殊な荒さ | Rk,Rpk,Rvk,Mr1,Mr2,V0,K,A1,A2 | |||
| 理由 | NCRX, R, Rx, AR, NR, CPM, SR, SAR, W, Wx, AW, Wte, NW, SW, SAW | |||
| 評価曲線 | 荒さ曲線,波動曲線,プロファイル曲線,特殊荒さ曲線,荒さ モチフ曲線,波動曲線 モチフ曲線,封筒波動曲線 | |||
| 特徴曲線 | 負荷曲線,振幅分布曲線 | |||
| フィルター | フィルター | ガウスフィルター,FFTフィルター,2RCフィルター | ||
| フィルタ停止 | λc:0.25,0.8,2.58mm λs:0.25,0.8,2.5,8,2580μm λf: 25mm |
|||
| 評価の長さ | ||||
| 試験速度 | 0.1mm/s0.5mm/s1.0mm/s1.5mm/s2.0mm/s | |||
| センサー | モデル | 標準ユニバーサルタイプ | ||
| センサーモード | 微分誘導力 | |||
| 試験範囲 | ±500μm | |||
| 試験針 | 5μmR ダイヤモンド 90° | |||
| 試験力 | 4mN以下 | |||

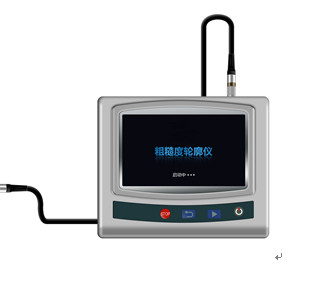

| オペレーター | ディスプレイ | 7インチ色LCDタッチスクリーン | ||
| データ出力 | SDカード/ブルートゥース接続PC/PCプリンター | |||
| 言語 | 中国語/英語 | |||
| サイズ と 重さ | 電力/消費量 | AC220V±10% 内蔵充電電池 (ACトランスフォーマー充電),充電時間は5時間 | ||
| 電力消費量 | 約30VA (完全充電で最大400回まで測定できます) | |||
| 体重 | 純重量 3.4kg 総重量 4.75kg | |||
| サイズ設定 | 運転手 364 (W) *80 (D) *145 (H) 操作者 212 (W) *182 (D) *50 (H) |
|||
| パッケージのサイズ | 410mm (W) *340 (D) *180 (H) | |||
特徴:
1. 傷の深さとステップの高さを測定することができます
21000um超大レンジインダクティブセンサー
3荒さ,波形,元のコントールのパラメータを測定し,グラフィックを表示することができます.
4ガイド付きとガイドなしの2つの測定方法があります.
5センサーの高度は,プラットフォームの助けなしで調整することができます. センサーの高度は,この装置の位置を調整することができます.
適用例:
外側の球体測定
内球の測定
凸球の測定
外部走路の測定
内部走路の測定
歯の表面測定
角 R の角を測る
狭い溝側測定 (ピストン)
