商品の詳細:
|
| 移動速度: | ≥100mm/ | 精度: | ±1mm |
|---|---|---|---|
| 電力消費量: | ≤150W | 労働時間: | 8時間以上 |
| ハイライト: | パイプライン外壁クローラーシステム,デジタル放射線平面パネル検出器 |
||

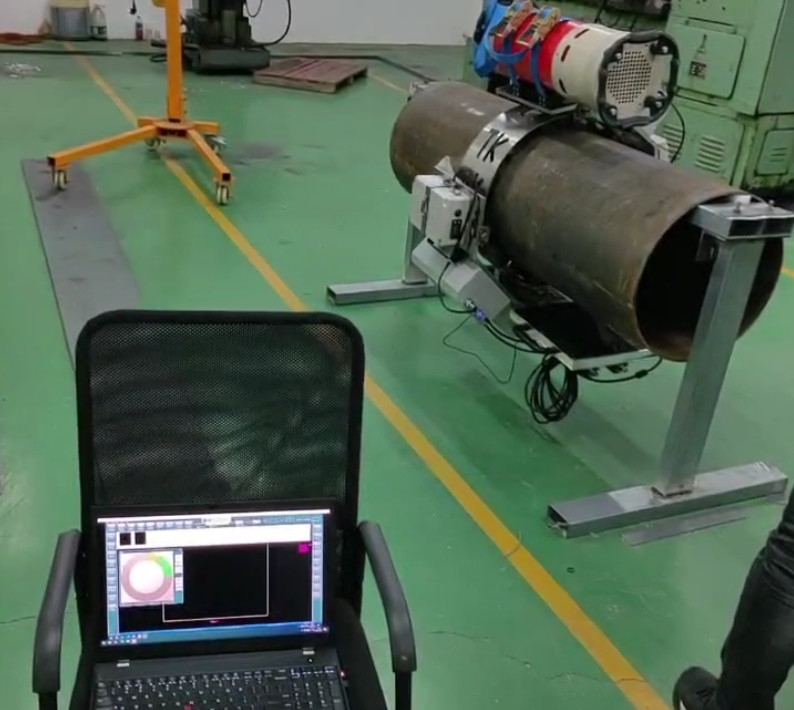

HXPC-200A DR パネル検出器 パイプライン 外壁クローラーシステム
1一般紹介
(1) 機器のブランド: HUATEC
(2) モデル:HXPC-200A
(4) ウォーキングモードは,溶接の垂直方向性を確保するためにトラックタイプを採用します: ± 1mm,ウォーキング方向性方向性
精度: ±1mm
(5) 直径1600mm未満のパイプラインのための双壁単影方向射線マシンの運転要件を満たすことができます.
(6) 5G 双帯有線無線通信システムを使用し,制御距離: 100m (オープンランド)
(7) 36Vの統合低温リチウム電池の電源を使用し,交換が容易で,マイナス40°Cで正常に動作できます.
(8) 労働時間:8時間以上;
(9) 電力消費: ≤150W
(10) チューブ壁クライミング車両 (フラットスキャナー) と同期駆動 双壁単影DR トランスイルミネーション検出要件を完了

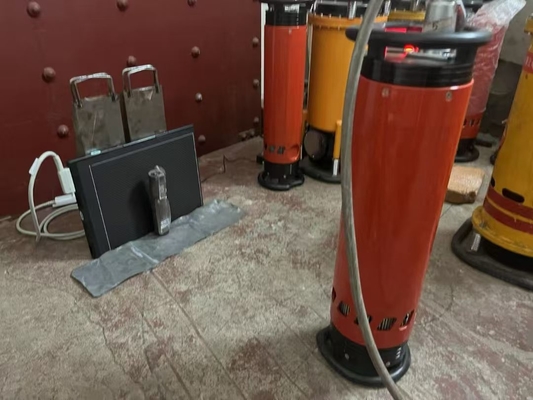

2携帯X線欠陥検出器
機器名: 携帯型高周波恒圧X線欠陥検出装置
| モデル | XXG 300JYGF |
| X線チューブ | 金属セラミックチューブ |
| X線管の電源モード | 常電圧 |
| X線管の電圧調節範囲 | 50〜300kV |
| 管の電圧調節ステップ |
1kV/ステップ |
| X線管の電流 | 0.5-3.0mA |
| 管の電流調節ステップ | 0.1mA/ステップ |
| 最大曝露時間 |
99分59秒 |
| 遅延 高圧調整範囲 |
0-99秒 |
| X線管の最大電源 | 900W |
| 動作頻度 |
100kHz |
| 焦点サイズ |
AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm) |
| 穿透厚さ |
65mm (A3鋼,焦点距離700mm,HUATEC D7フィルム,負黒 ≥2.0(その10分後) |
| 臨時的な負荷率 |
100% (環境温度は20°C,最大電源条件) |
| 放射線の角度 | 40°×55° |
| 内部フィルター | 1mmBe |
| 追加フィルター |
4mm アレキベラント |
| パイプヘッドの大きさ | φ295mmx775mm (端環を含む) |
| 管頭重量 | 29kg |
| 接続ケーブル | 50M |
| 電源ケーブル | 10M |
| 制御器のサイズ |
465mm×154mm×323mm サイズ |
| 制御器の重量 | 11.3kg |
| 入力電源 | 200〜250VAC,47〜400Hz |
| アノード冷却方法 | 強制冷却 |
| 許容される環境温度 | -20°C~+40°C |
3標準配件には以下が含まれます
DR パネル検出管 外壁のクライミングマシン
X線装置 パイプ外壁のクライミングマシン
デジタルフラット検出器 1024.76μm 画像面積 233 x 97mm
デジタル画像取得と処理ソフトウェア
ラップトップコンピュータ
高周波の恒常圧力X線欠陥検出器 (方向性)
クローラーガイドレール (顧客の要求に応じてカスタマイズ): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4pcs.
