| 電圧: | 220V 50/60Hz; | デザイン 圧力: | 92kPa |
|---|---|---|---|
| パンプの種類: | 3.3.3 ポンプの種類: | 流量: | 200l/分 |
| ハイライト: | 溶接漏れ検知システム,バキュームボックス 溶接漏れ検知システム |
||
バキュームボックス 溶接漏れ検知システム
2. 技術パラメータ
| HV1800F-LED バキュームボックス | HC1400-LED バキュームボックス | |
| サイズ | L936*W318*H187mm | L660*W310*H380mm |
| 体重 | 11kg | 8.95キロ |
| 真空度 | 20インチHg | 20インチHg |
| 溶接検出長さ | 800mm | 400mm |
| 検査の溶接タイプ | タンク底の重複とバック・セールス | 周回溶接 (フィレット溶接) |
| タンクの直径 | すべての直径のタンクに適用できます | 5メートル |
| 照明システム | LED照明システム | LED照明システム |
| バキュームポンプ | ||
| 電源 | 電源に接続したり リチウム電池で動かすこともできます | |
| ケーブルの長さ | 10m | |
| ロボットシステム (オプション) | ||
| 機能 | ロボット は バッテリー で 動かす こと が できる 真空 ポンプ を 装着 する | |
バキュームボックス漏洩検出は,タンク底の溶接と圧力容器の溶接漏洩検出などの一般的に使用される方法です.現在,市場にある真空箱の幾何学的な大きさは: 幅は約200mm,長さは約600mm,高さは約300mm,重量は5kgから10kgです.使用方法は,検知される位置に真空箱をブースリングすることです.検査官は,真空箱の縁と試験対象物の間のシールが完結していないことを確認するために,真空箱に一定の圧力をかけるために,ひざまずく.標準で指定された負圧値に達すると,真空ポンプは箱の内部を真空化します.バキュームボックスの透明な窓から検出位置に漏れがあるかどうかを確認することができます検知が完了した後,空気で箱の内部を満たすために吸気バルブを開きます.箱内の負圧がゼロになると,検知のために次の検出位置に真空箱を移動することができます.
数千メートル長い溶接など, テストされた溶接の数が大きい場合,検査官たちは 何千回も 座って立ち上がります位置検知が完了したため,検知スタッフは,ひっくり返さなければなりません.圧力シーリングがしっかりしていない場合,検査官は多くの努力を費やさなければなりません. シーリングは,非常に低コストで,掃除箱を圧迫するために膝を叩くことも箱は水や他の物で汚された古い服や布で囲まれ 密封を保証します これは時間と労力を要します
大型フィレットの溶接の漏れ検出はより困難です. 掃除箱とタンクの壁とタンクの底の間に良い密封を確保するために,検査官は,垂直と水平の両方向で真空箱に大きな力を行使する必要があります.しかし,検査官は高い壁に直面し,検出位置は非常に低い角にあるため,検査官はこの位置で真空箱を握ったり握ったりしません.強くなるから部屋の縁を密封するのに 多くの時間と労力が浪費されます
上記の問題を解決するために,当社の会社は,タンク底の溶接シーム漏れ検出をより簡単かつ効率的にする,溶接シーム漏れ検出ボックスを2種類開発しました.
2ストレート溶接真空箱の特徴
1) 底部にはウォーキングホイールが設置され,スプリングはウォーキングホイールの上にある.真空をポンプしない場合,真空箱の下部にある密封スポンジが地面から約10mm高いことを保証する.. 検査スタッフは,簡単に押すことができます 掃除箱を歩くために,引き上げ,下を曲がるために屈せず,操作は便利で,足で直接上を曲がる迅速です
2) 漏れ検出では,検査官は真空箱の上に立って,検査者の重力によって密封の目的を達成するために密封スポンジを変形します.密封速度が速いし,効率も高い漏れを検知するのに約20秒かかります.
3) バキュームボックスには,バキュームボックスを動かすために使用できる補助棒が装備されています.検査スタッフの安全を確保するために真空箱の上に立っているとき,それはまた検査スタッフの扶手です検知スタッフは,真空箱の圧力を解消する作業を腰を振る必要なく完了することができます.
4) 真空計と安全バルブが箱に設置されています.真空が設定値に達すると,安全バルブは,設定値で真空を保持するためにジャンプします.頻繁に真空ポンプをオフにする必要がないように時間を節約し,検査速度を速める.
5) バキュムボックスを使用することで,検出器は,検出器の労力を大幅に削減する,垂直状態でのみ漏れ検出作業を完了することができます.特に腰の労働の強さ

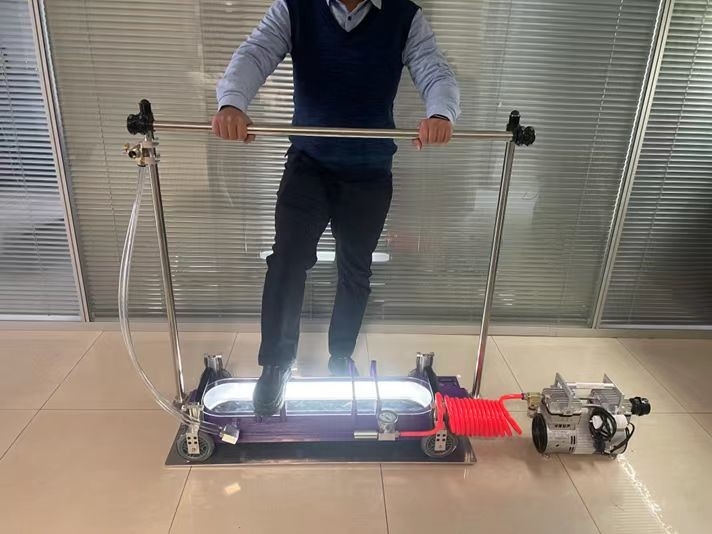

ストレート溶接の図 真空箱HV1800F-LED

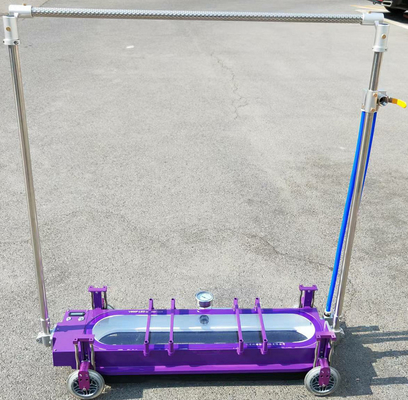

ストレート溶接の真空箱の実際の写真HV1800F-LED
3. フィレット溶接の真空箱の特徴
1) 側面は,歩行車で装備されており,それは歩行するために真空箱を押すことができます.ガイドレールの両側には,マイクロプッシュバーモーター (単体モーター推力19 kg) と電磁石 (単体吸力80 kg) が設置されている.
(2) 充電されると,タンクの壁に固定された点として吸収され,力を適用します.これはプッシュロードモーターの片端をタンクの壁に固定することに相当します.プッシュ棒モーターは,タンクの壁に向かって移動するために真空箱をプッシュします掃除箱の密封を確保するために密封スポンジを圧縮
3) 空気箱を使用すると,密封速度が速く,効率が高く,漏れ点を検出するには約20秒かかります
4) ストレート溶接真空ボックスと同じ,補助棒は,電磁気とプッシュ棒モーター制御スイッチに加えて,空気吸入バルブでインストールされています.箱には真空計と安全バルブが設置されています,真空度が設定値に達すると,安全バルブが起動し,真空箱の真空度が設定値の定数値を維持します.頻繁に真空ポンプをオフにする必要がないように時間を節約し,検査速度を速める
フィルエの真写真 溶接の真空箱HC1400-LED
フィレット溶接ボックスプッシュ棒モーターと電磁石の実際の写真
バキュームポンプ
3技術パラメータ要求:
3.1 真空箱HV1800F-LEDラップ・アンド・ブット・ウェストの試験用
3.1.1 真空度: 60kPa 未満ではない.
3.1.2 溶接検知長さ: 800mm 未満ではない.
3.1.3 溶接の種類を確認する:タンクの底部にあるラップとバックの溶接.
3.1.4 タンクの直径要件:すべてのタンクの直径に適用できる.
★3.1.5 操作モード: 検査員は全操作を立っていながら完了することができる.
★3.1.6 照明システム:真空箱のLED照明システム
3.1.7 照明システムの電源:内蔵3Whリチウム電池,電源供給時間は16時間未満.
★3.1.8 移動車輪:真空箱には4つの移動車輪があり, 4つの移動車輪はスプリング付きで持ち上げられ,真空箱を動かすことができます.
★3.1.9 補助棒: 補助棒に減圧バルブが設置され,検知スタッフは正常な状態で減圧バルブを切り替えることができる.
★3.1.10 縁の密封材料 高密度のスポンジ
3.2 真空箱HC1400-LEDフィルート溶接の試験用
3.2.1 真空: 60kP 未満ではない.
3.2.2 溶接検知長さ: 400mm 未満ではない.
3.2.3 検査溶接タイプ: フィレ溶接
3.2.4 タンクの直径: ≥5m
★3.2.5 操作モード: 検査員は全操作を立っていながら完了することができる.
★3.2.6 照明システム:真空箱のLED照明システム
3.2.7 照明システムの電源:内蔵3Whリチウム電池,電源供給時間は16時間未満.
★3.2.8 移動車輪:真空箱には2つの移動車輪があり, 2つの移動車輪はスプリング付きで持ち上げられ,真空箱を動かすことができます.
★3.2.9 補助棒: 補助棒に減圧バルブが設置され,検知スタッフは正常な状態で減圧バルブを切り替えることができる.
★3.2.10 その他の補助機能: 85 kg の吸力を持つ電磁石と 19 kg の推力を持つ推力モーターが,真空箱の両側に設置されている.
★3.2.11 縁の密封材料 高密度のスポンジ
3.3 バキュームポンプ
3.3.1 電圧: 220V 50/60Hz
3.3.2 設計圧:92kPa
3.3.3 ポンプタイプ:扇風機付きの電気真空ポンプ
3.3.4 流量:200L/min
3.3.5 重さ: 10.5kg 以上のもの
3.3.6 電力: 450w 以上のものではない.
3.3.7 機械の騒音: ≤58dB
4構成要件
4.1 バキュームポンプ: 1pc
4.2 腹部と腰の溶接 バキュームボックス: 1セット
4.3 フィレット溶接箱: 1セット
4.4 柔らかい空気管: 1セット
4.5 バクウムポンプ電源バッテリー: 1pc
4.6 マニュアル: 1 枚
4.7 送料箱: 3個
