商品の詳細:
|
| Product name: | Fluorescent Magnetic Particle Flaw Detection | Power supply: | three-phase 5-wire AC 380V 50Hz |
|---|---|---|---|
| Electrode spacing: | 0~500mm | Circumferential current: | 0~8000A |
| ハイライト: | 発光磁粒子欠陥検出装置,磁気粒子欠陥検出装置,蛍光磁気探傷欠陥の探知器 |
||

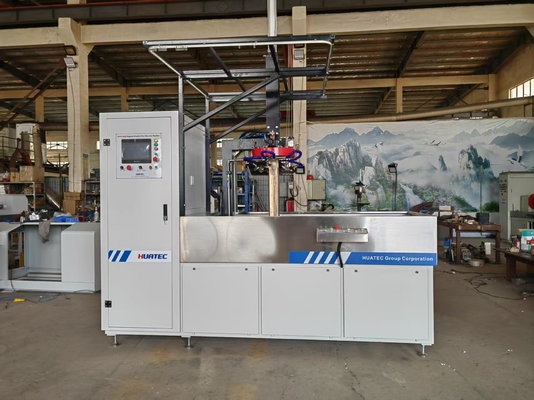

HMP-6000A 発光磁粒子欠陥検出機
(1) 試験手順:
Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
作業原理
磁気粒子の欠陥検出は,磁気漏れ場と工品の欠陥にある磁気粉末の相互作用を用います.鋼鉄製品の表面と近表面の欠陥の違い (裂け目など) を利用する磁気化後,これらの材料の不連続性における磁場が歪められる.磁気流漏れの一部を形成し,磁気漏れ場を生成する磁気粉末を形作る磁気粉末の蓄積 - 適切な照明条件下で,磁気マーク,欠陥の位置と形を示す
使用する
発光磁粒子欠陥検出機は,鍛造によるフェロ磁工品 (ベアリングリング,歯輪,シリンダー,コーンなど) の表面と表面近くを検出するために使用されます.,消し,磨き,裂け目やスクラッグの収納による疲労,その他の軽度の欠陥.
基準を執行する
磁気粒子欠陥検出装置:GB/T8290-2011
磁気粒子検査の観測条件: GB/T 5097-2020/ ISO 3059:2012
アメリカ材料・試験学会:磁気粒子試験方法 ASTM E1444-01
欧州連合,国際規格:DIN EN ISO 9934-2-2003
技術パラメータ
縦磁気ポテンシャル: 0~12000AT
検出方法: 磁気粒子検出
マグネティゼーションモード: 周囲磁気化, 縦磁気化, 複合磁気化
固定モード:空気圧による固定
消磁効果:残留量は0.3mT未満
検知感度:A1標準試験フィルム (15/50) ははっきりと表示される.
電源:三相5ワイヤ AC 380V 50Hz
| 技術パラメータリスト | ||
|
流動 名前 |
AC | |
| 周回磁気電流(A について) | 6000A | |
| 纵向磁気流動電位(AT) | 12000 | |
| コイル内径(mm) | 400 | |
| 最大電極間隔(mm) | 500 | |
| ホスト | スプリット型 (主エンジンから分離した電気制御キャビネット) | |
| 敏感性 | タイプ shim ((15/50) 明るい表示 | |
| 臨時的な負荷率 | ≤30% | |
| 制御モード | 手動/半自動 | |

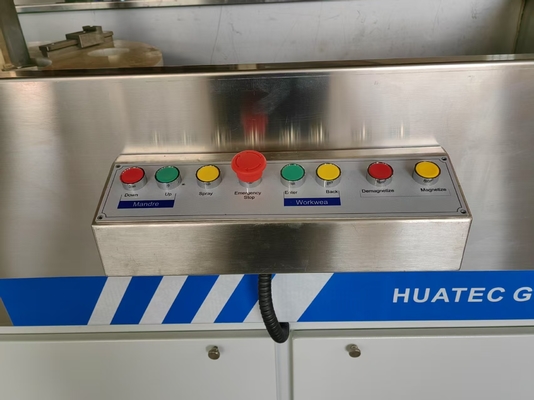

| 操作インターフェース | ボタン/タッチスクリーン | |
| 固定モード | パンネマティック | |
| AC磁化方法 | 周回磁化 縦磁化 複合磁化 | |
| AC消磁化 | 自動減衰消磁化 | |
| 紫外線 | 吊るし,手持ち | |
| 噴射時間 | 3"×6" / 手動操作 | |
| マグネティゼーション時間 | 0.5"~2"/時間 | |
| 消磁化時間 | 3〜5インチ/時間 | |
| 空気源 | 0.4-0.8MPa | |
| 電源 | 3相5ワイヤー,380V±10%,50Hz | |
設定表:
1組のフローレッセンスの磁気粒子欠陥検出装置

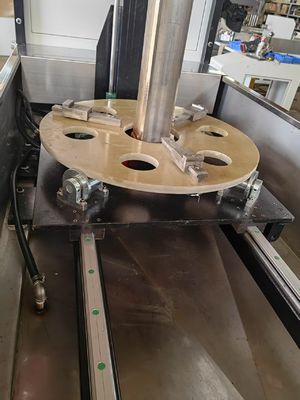

1組の棒スレッドメカニズム
1 セット パネウマティック リフティング プラットフォーム
1セット ダークルーム
1セット 標準試験フィルム
1 つの残留磁気計
1セット 足のスイッチ
1本の手持ちの紫外線ランプ
