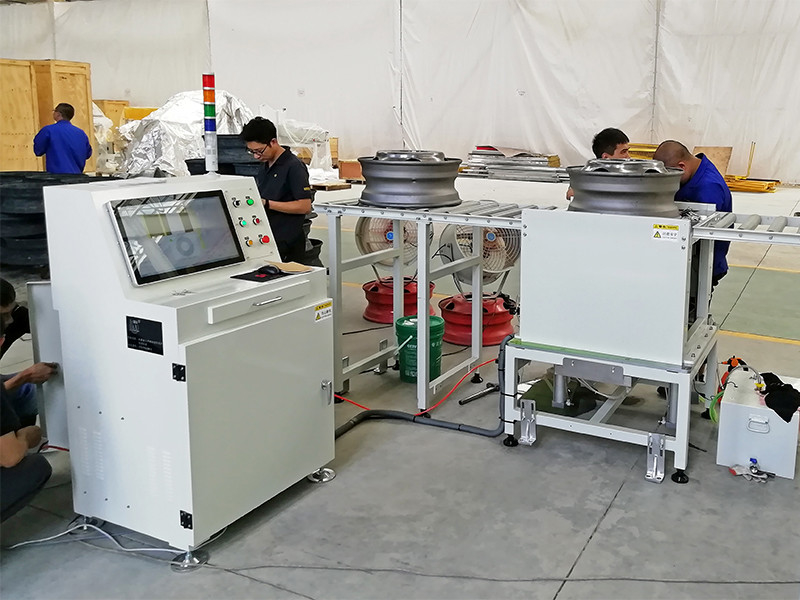

HPA-22T1 段階配列 TFM リアルタイム 3D 超音波画像システム

HPA-22T1 段階配列 TFM リアルタイム 3D 超音波画像システム

HPA-22T1は,新しい64チャネルフルパラレル相次ぐ配列全焦点化 (TFM) 急速超音波画像検出システムです. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

産業用段階配列 RF メタデータプラットフォームで コンピューターで完全なオリジナルデータを直接処理できます

仕様:

特徴:

• 全焦点 (TFM) 復元アルゴリズムモデル
  According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
• 64 つの完全平行段階配列ハードウェアチャンネル
  64の完全平行段階配列ハードウェアチャネルにより,サンプリング深さ2mでリアルタイムでA型波の4096 FMCデータまで収集できます.
• リアルタイム全焦点 (TFM) 画像検出
  航空宇宙複合材料の急速画像検出をサポートする 高速鉄道線 バット溶接 電気機関車のホイールフレームと軸 風力タービンの刃ボルトと厚い壁 バット溶接
• 素早いCスキャン画像
  2D総焦点化 (TFM) をベースに,エンコーダー位置付けを組み合わせて,検出された材料の高速Cスキャン画像が実現できます.
• 3D横波全焦点化 (TFM) モジュール

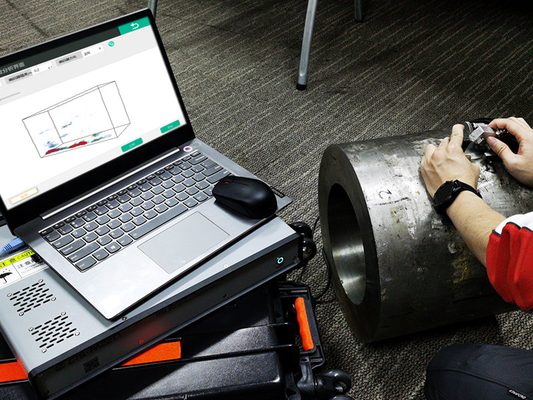

  2次元配列探査機と対応するクイーンに基づいて,溶接領域のリアルタイム検出が実現され,立体立体グラフィック表示が形成される.3D-TFMとエンコーダを組み合わせると,溶接エリアの直感的で透明な4D検出画像を形成することができます.
• 複数の3D-TFMモード
  溶接材の鋳造と鍛造のための様々なTFMソリューション; 中型および厚壁のオーステニティック不oxidable鋼の溶接材のRT検査のための理想的な代替品.
• リアルタイム4D検出
  3D-TFMはエンコーダーと組み合わせてリアルタイム4D検出画像を形成し,スキャン速度は100mm/sまでです.
• 特殊作業部品のTFM検出
  For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
• 原始データ保存とレポート生成
  システムでは,元の完全なマトリックスデータ保存,試験結果保存,欠陥位置の定量分析などの機能が提供されています.ユーザが要求するレポート形式に従って試験報告を提供できます.
