商品の詳細:
|
| Attenuator: | Every 12dB ± 1dB | 相当入力ノイズ: | <80×10-9 V/√HZ |
|---|---|---|---|
| Test Modes: | Single/Dual | Damping: | 400、80Ω |
| ハイライト: | HUATEC 超音波欠陥検出器,FD-GT-1010,デジタル超音波欠陥検出器 |
||
HUATEC FD-GT-1010 デジタル超音波欠陥検出器
仕様:
| 減量器 | 12dB ± 1dBごとに |
| 相当入力ノイズ | <80×10-9V/√HZ |
| トランスミッションパルス | 負の正方形波; 25V のステップで連続で 25 から 250V までの電圧調整; 5ns のステップで連続で 30 から 1000ns までの幅調整. 400Ω / 200V のシフトで,両端が10ns未満ドライブに最適化されます. |
| 試験モード | シングル/ダブル |
| 減圧 | 40080Ω |
| 作業頻度 | ブロードバンドとナローバンドがシフトだ0.5-15MHz 狭い:1.5・3MHz |
| 利益 | 0速度は0.1dBで自動加速する |
| 速度オプション | 1000~1500m/s,連続性調整可能;一般的な材料の30の事前に設定された指定速度 |
| 対象 | 0.0~10000mm (ステール 縦波) 連続性調整可能,最小ステップ 0.1mm |
| 改正 | ポジティブ,ネガティブ,フルプレイ,RF |
| 制限値 と 警報 | 任意のハードウェア駆動付きの2つのスローホルム/ゲート リアルタイムアラーム条件 |
| 進行波,回帰波,DAC図;音声または光信号によるアラーム | |
| 測定モード:ピーク,前端 | |
| ディスプレイ | 5.7インチTFTカラーLCD,解像度640×480 |
| パルスシフト | -7.5〜3000μs |
| 探査機をゼロにする | 0~999.9μs |
| パルス重複頻度 | 25~800Hz 自動調整 |
| 垂直線性エラー | ≤3% |
| 横直線性エラー | ≤0.4% |
| 過剰感受性 | ≥60dB (200Φ2 平底の穴) |
| 決議 | ≥36dB ((探査機モデル: 5MHz 14mm Dia) |
| 動的範囲 | ≥32dB |
| 拒否する | (0~90) %; 線形性や利益に害はない |
| 騒音レベル | <10% (鋼材の縦波,250mm) |
| 港 | トランスミッションコネクタ:Q9 (BNC) |
| USB ホスト | |
| マイクロSDポート | |
| 電源 | 容量が大きいリ電池で,メモリ効果がない. 6~8時間稼働 |
| 内蔵充電器 (または外包) AC電源:220V | |
| 超音波 基準 | EN12668-1 に適合する |
| JB/T 10061-1999 に準拠する | |
| 体重 | 約1.50kg (内蔵バッテリーと充電器) |
| サイズ | 246mm×166mm×47mm |
2017年の第13回工学建設システム職業技能コンテストで 唯一公式に指定されたツールです
2016年の最初の全国軍民職業技能コンテストで 唯一公式に指定されたツールです
モデル FD-GT-1010 デジタル超音波欠陥検出器は,国内市場で先駆的な技術:四角波駆動で開発されています. 安定した性能,運搬に持ち運び,操作が簡単です.これは高コストの装置です新しい容器規格TSG R0004-2009と欧州標準EN12668-1に準拠しています.2010.
画面は1/2-T-R高解像度TFT画面 (640×480) を採用し,屋外や強烈な日光下で良好な作業状態を維持する.電源は,連続使用で6〜8時間のバッテリーで供給されています.
体重はわずか1.5kg. 移動式または空中作業場では,石化,圧力容器,電気電力,鉄道輸送に使用できます.
特徴:

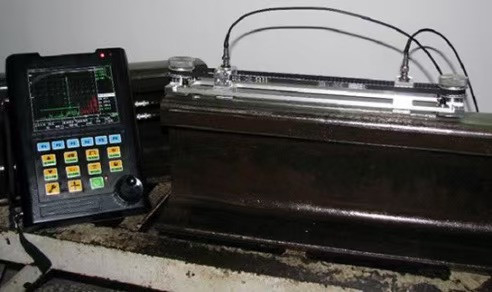

鉄道 溶接シーム 目的タンドム スキャン
鉄道の溶接シームを目的としたタンデムスキャナー--HSCQc1-H2は,鉄道の横断の溶接シームの中央部内の挿入,穴,稀化を見出すために設計されています.
特徴
1スキャナーには 2 つの探査機が搭載されています.
2音波は鉄筋の鉄筋に留まっている
3T-R探査機をレール部品の中心に配置し,探査機がレギュラの出発点から近距離撮影に移動するにつれてノブを調整します.溶接シームの横断面の頭から底まで検出プロセスを完了する制御器から 欠陥の深さを読み取れる スキャナーは磁気物質を吸収する
4シンプルな構造,軽量,高耐久性. 便利な手持ちのために防水バッグが提供されています.
5T-Rコンネクタペアを持つ UT機器とマッチできます
6HUATEC FD-GT-1010とFD-GT-1020モデルと組み合わせると,よりポータブルで,フィールドワークに適しています.
