| PRF: | 25～10KHz | Voltage: | Negative square wave, -25～-300V, 25V Stepping |
|---|---|---|---|
| Pulse width: | 30～1000ns，5ns Stepping | Trigger: | Internal/ external/ Encoder |
| ハイライト: | 25-10KHz超音波システム 多チャンネル超音波システム,Multi-channel Ultrasonic System |
||

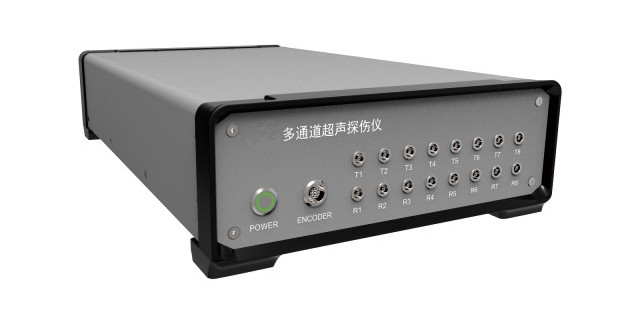

HFD-UT8C多チャンネル超音波システム
HFD-UT2C/UT4C/UT8C/1616C/UT40Cシリーズは,私たちの新しいマルチチャネル超音波データ取得と二次開発プラットフォームです. それは超音波高電圧伝送を統合します.エコー信号受信増幅,AD取得と処理機能HFD-UT2C~UT40Cによって記録されたデータの処理は,ユーザが機能とインターフェースをカスタマイズできるようにします.システムに組み込み,様々な超音波アプリケーションシステムを形成します.
HFD-UT8Cは,計器が8つのUTチャンネルを有し,チャンネルはブロック可能であることを意味します.
*注:より多くのチャンネルが必要であれば,40UTチャンネルをサポートするHFD-UT40Cを考慮してください.
仕様:
| エミッター | |
| PRF | 25~10KHz |
| 電圧 | 負の方角波 -25V~300V 25V ステップアップ |
| パルス幅 | 30~1000インス,5インス ステップ |
| トリガー | 内部/外部/エンコーダー |
| 受信機 | |
| 横直線性エラー | ≤0.4% |
| 垂直線性エラー | ≤3% |
| 過剰感受性 | 2P20探査機を使用して,平底穴 Φ2 の200mm ブロックを検出する場合,≥56dB. |
| 減圧 | 40080歳 |
| サンプリング率 | 100M |
| 作業頻度 | 0.515MHz |
| 利益 | 0.0~110.0dB |
| フィルター | ブロードバンドとナローバンド |
| 改正 | ポジティブ,ネガティブ,フルプレイ,RF,スペクトル |
| チャンネル間の交差音声 | >60dB |
| 最大入力信号 | 14VPP |
| 対象 | 0.0~10000mm (ステール 縦波) 連続性調整可能,最小ステップ 0.1mm |
| 表示遅延 | 0999.9μs |
| ディスプレイシフト | -7.5〜3000μs |
| 信号処理 | |
| ゲート | A,B |
| 出発点ゲート | 全範囲 |
| ゲート幅 | スタートポイントから全距離まで |
| ゲートの高さ | 5~95% |
| テストモード | フロンティア,ピーク |
| データ表示 | ゲートでの読み取り:範囲と音響経路 |
| 測定解像度 | 0.1mm |
| システム/その他 | |
| 電力消費量 | 15W,設定によって異なります |
| データ送信 | 1000M イーサネット |
| 角度 | Lスキャン -75°+75° ステップ 01, 1, 10 調節可能; S-Scan -75°+75°,ステップ自動最適化 |
| サイズ | 188×238×403; 100×200×300 について |
| 港 | Q5 |
| エンコーダーポート | 2 インクリメント・エンコーダー |
| USBポート | 2 |
| I/Oポート | 丸いタイプ |
| ネットワークポート | 100M/1000M イーサネット |
| デバッグポート | COM 1 について |
構造原則:

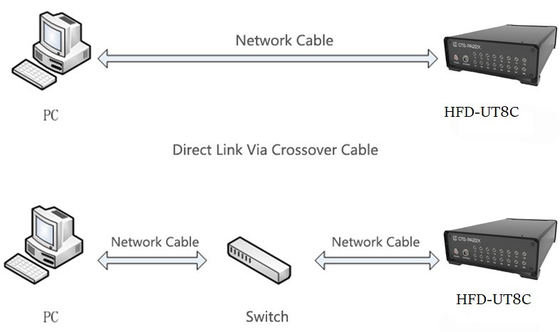

HFD-UT8Cは,ネットワークケーブルを通じてモニタリングホストに接続される独立したモジュールです.監視ホストで実行されているソフトウェアは,ネットワークインターフェースを通じてHFD-UT8Cに指示を送信します., 下の図のように HFD-UT8C から返されたデータを受信します.
特徴:
副産物
立派 な 身体 的 な 特徴
