商品の詳細:
|
| Product name: | Roughness and Contour Tester | Model: | SRT-680G |
|---|---|---|---|
| 測定精度: | X軸 200mm | Residual value noise: | ≤0.005μm |
| パワー: | AC 220V±10% 50Hz | Meas. Speed: | 0.02mm to 4.0mm/s |
| ハイライト: | コンタクト テスト,輪郭粗度検査機,荒さ と 輪郭 検査 器 |
||

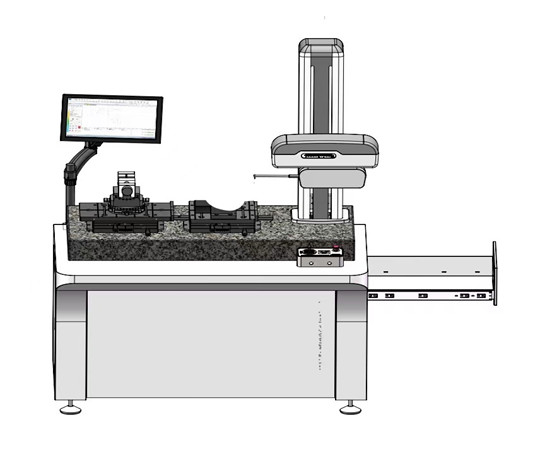

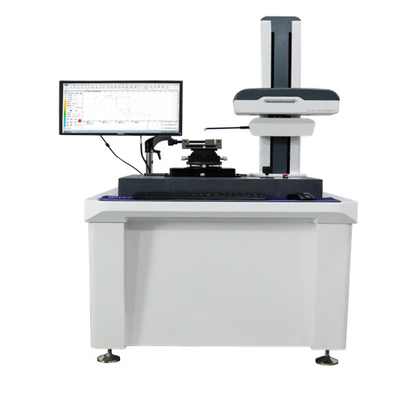

SRT-680G 粗さとコントールのテスト
測定原則
● カルト系座標,スタイラスコンタクト
● 高精度な空気浮遊ガイドレール X方向の線形移動精度を保証するX座標の測定データとして
●高精度デジタルセンサは,様々な精密な機械部品のプロファイルの測定のためにZ座標の信号を取得します.
● 計算機 と 窓 に 基づく 測定 プログラム で 測定 データ を 処理 し,印刷 や ファイル 化 に 容易 な 方法
主な機能
寸法:水平距離,垂直距離,線形距離,半径,直径を含む
角:水平角,垂直角,横角
位置容量:平行性と垂直性を含みます.
形容許容量:直さ,冠,円弧プロフィールを含みます
補助発電:補助点,補助線,補助円を含む
粗度:Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOなどなど
波長:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c ((wmr) wmr ((c),wdq など
元の輪郭 Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) など
主なパラメータ
| ポイント | パラメータ | 決議 | |
測定範囲 | X軸 | 200mm | 0.1μm |
| ストレート | 0.6μm / 100mm | ほら ほら | |
| Z1 (範囲) センサー | 40mm ((粗さ範囲の同期) | 0.05μm | |
| Z 高さ | 550mm | コラム | |
| 内部の穴の最小 | 30mm (より小さい内径は,より小さな測定針を使って測定できます) | ほら | |
| 線形精度 | ≤±(1+I0.12HI) μm | - - - - - - - - - - - | |
| アーク | ≤(1.2+R/8) | 2mm | |
角度 | ≤±1′ | 60°,90° 角ブロック 角のサンプル取りの長さ:5mm | |
| 荒さ | 残留値ノイズ | ≤0.005μm | λc:0.08mm,テスト速度0.1mm/s,平らな結晶を測定 |
| Z1 (範囲) センサー | 効果範囲±3mm | 曲面の荒らしさは測定することができます | |
| 粗度測定の繰り返し性 | 1δ≤2nm | Ra 0.35-0.5μm 平方波校正ブロック | |
| 指示の誤り | ±5% | 国定規格 | |
| 指示的な安定性 | ≤±7% | 国定規格 | |
| 繰り返しの測定 | ±3% | 国定規格 | |
| 決議 | 0.1μm | ほら | |
| センサー | タイプ | デジタルグリッドセンサー | ほら |
| 決議 | 0.05μm | オーケー オーケー | |
| 評価の長さ | λc×34,5,6,7 | -------- ほら | |
| 切断波長 | 0.025,0.08,0.25,0.8,2.58mm | ほら | |
| 登る 能力 | 77° (上) 88° (下) | オーケー オーケー | |
| 測定速度 | 0.02mmから4.0mm/s | ほら | |
| メアス モード | センサー移動 | ほら ほら | |
| XZ1Z | 3軸電動制御 | ソフトウェアコントローラによって制御することができます | |
| パワー | AC 220V±10% 50Hz | オーケー オーケー | |
| 環境条件 | (RH):<85% 20°C±2°C,2°C/h,RMS≤50Hz 2.5μm/s,RMS>50Hz 5.0μm/s | ||
主な構成
ソフトウェアインターフェース
設備の大きさ
| (製品) | (梱包) | (Wt.kg) | (CBM m3) | ||||||
| Lx | リー | Lz | Wt (kg) | Lx | リー | Lz | Wt (kg) | ||
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
使用要件
電源:AC 220V±10% 50Hz
環境要求:10°C~30°C,RH:<85%,明らかな振動なし,独立系接地
テスト基準写真
