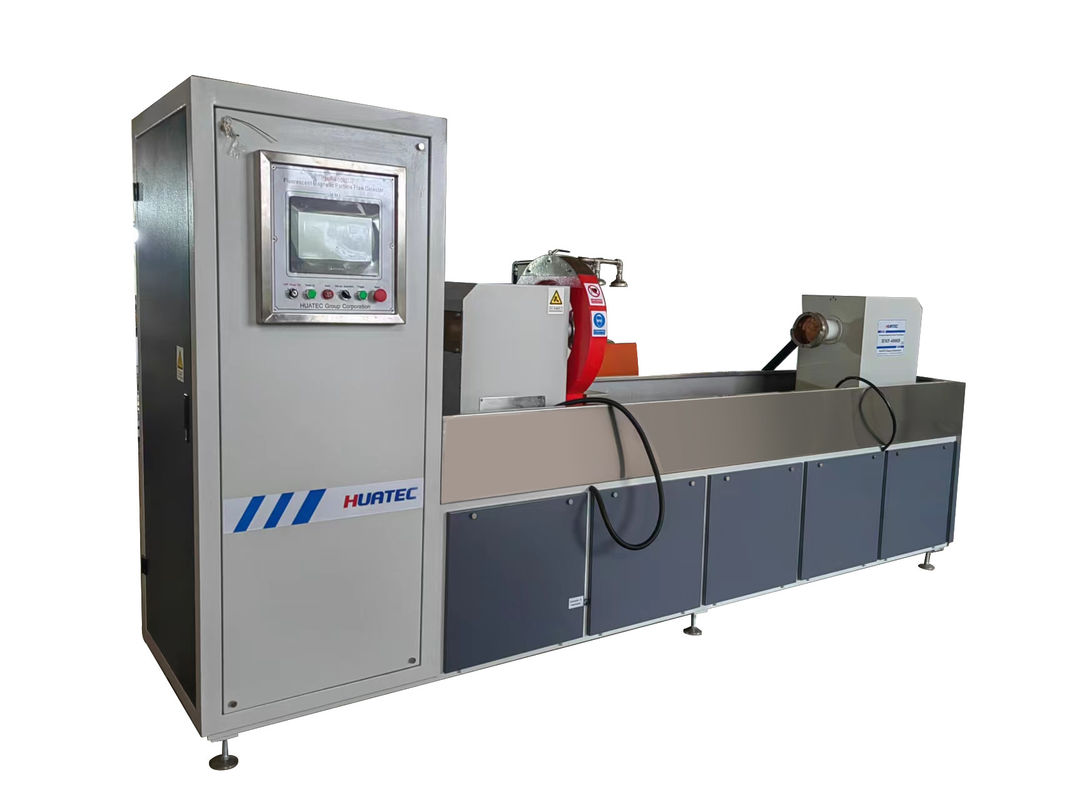

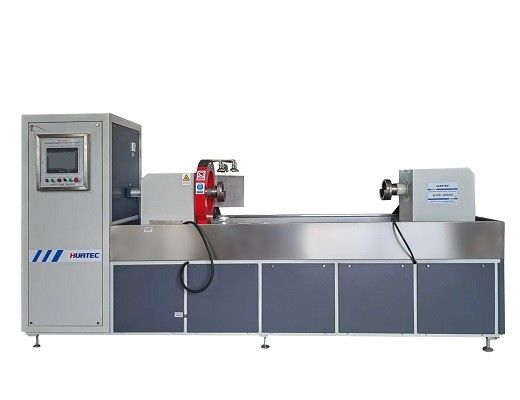

HMP-4000D 高精度磁気粒子欠陥検出器

HMP-4000D 高精度磁気粒子欠陥検出器

1装置の部品の説明

1.1 装置に関する一般的情報

機器は1つのマシン,手動の積載と卸荷,機器は棒のクランプ,複合磁化技術,右電極気圧クランプ,クランプストロック0-50mmを採用,自動減衰消磁磁気ススペンションの自動噴霧,回収,混ぜ,フィルタリング.磁気感受性A型2# (30/100) 試料がはっきりと表示されます.

装置の主な構成要素は: クランプシステム,磁気電源システム,電気制御システム,磁気懸垂スプレーの混ぜ合わせとフィルタリング復元システム,ブラックライト,ダークルーム磁気消化システムなどです

1.2 固定装置:

1.2.1装置の設計は水平式ブランキングメカニズム,ブランキングストローク0-1500mm, 1500mmの長さ,外径250mmを満たすことができます.縦磁気コイルは2つ縦軸の部品の磁気化効果を高めるために移動することができる.

1.2.2装置は,棒法による作業物の周辺磁化を行うために,特殊なマン・スティッド方法を採用します.内部および外側の表面に存在する可能性がある様々な線形細い亀裂を確認■ 工件を長長磁化する方法はコイル法で行われ,工件表面に存在する可能性がある様々な環状の細い亀裂をチェックする.

1.2.3装置の固定の要件を満たすために,作業部品の正確な位置を確保するために. 装置は中央の高調節装置で設計されています.

1.2.4縦横の円周はそれぞれ磁気化され,それぞれ作業部品の内側と外側表面に様々な横向と横向の裂け目があるかどうかを確認します.また,同時に作業部品の複合 (同時) 磁化も実施できます.工品の内外表面に存在する様々な微妙な欠陥が一度に包括的に確認できます.

1.2.5作業台の前には,積み卸し作業に便利な作業プラットフォームが設計されています.

1.3 磁気電源制御システム:

装置はAC磁気化モードを採用し,周辺と横方向に独立した磁気化電源の2セット,そして2つの主要なトランスフォーマーがそれぞれ磁気化電流を供給します制御モジュール変換技術を使用して回路電流の大きさを制御し,隔離電圧は電極とヨークコイルに送られます.作業部件が指定された磁気化強度を得るように指示するように設定安定した残留磁気を維持するために,電源オフ相制御機能で,残留磁気方法の欠陥検出に使用することができます.

1.4 電動制御システム (タッチスクリーンはオプションで,以下にはタッチスクリーンの選択に関する番号が含まれます)

1) 電動制御システムは,制御モジュールとその保護装置,電流調節トリガー装置,アンペルメーター,制御ボタンと指示灯,モーターを含むPLCによって制御されます.シリンダー双接力,電磁弁,空気スイッチ,中間リレー,その他の制御装置.

2) 両方による交渉で確認されたように,装置は電機工学的に統合された設計を採用し,電源配送制御箱は装置の裏側に位置しています.基本電源停止操作はキャビネット表面で行われます.防塵 フィルタリング 空気冷却システムなど供給者は,機械的および電気的統合の電気的安全と保守を保証しなければならない..

3) 機械は自動操作に加えて,様々な機能のための手動機能キーも装備されており,これは手動で実現できます.磁気化作業部件を緩めること (気力) など

4) 周辺回路板と横辺回路板は普遍的に使用できます.

5) 磁化時間と磁化間隔を調整できます.

6) フットスイッチを装備し,自動プログラムの起動は"自動起動"ボタンまたはフットスイッチで制御できます.

7) 装置の殻は信頼的に接地され,機械全体の隔熱抵抗は ≥2MΩです.

8) 設備は完璧なセキュリティ保護とアラーム機能を持っています.

*9) タッチスクリーンの事前設定電流を使用して,電流を事前設定し,自動的に電流を追跡することができます. 誤差値は5%を超えない.

*10) 電流の異常または欠損時の自動アラームと表示警告

*11) 30つの磁化プロセス貯蔵機能のグループにより,円周長長は別々に貯蔵できます.

共同事業シメンス,オムロンPLC,イタリアのST,STMまたは国内で有名なブランドであるCHINTのコンポーネントが全機械の品質を確保するために使用されます.

*13) 操作者のパスワードの許可機能で,対応する許可なしに作業員が機器を変更したり操作したりできないことを保証します.

1.5 磁気懸垂スプレー混合およびフィルタリング復元システム:

1) 磁気懸垂スプレーミックスとフィルタリング回収システムは主に:液体収集タンク,液体貯蔵タンク,スプレーポンプ,ミックスポンプ,フィルタースクリーン,パイプラインなどで構成されています.

2) 磁気懸垂は液体貯蔵タンクに保管されます.噴霧が噴霧後に遮断されないようにフィルター装置を装備しています.フィルタ装置が詰まり,スプレーポンプを損傷するのを防ぐためにフィルタ装置は磁気懸垂に深く置かれなければならない.液体貯蔵箱には自動調動装置が備わっています.

3) 磁気懸垂を複数のスプリンクラーで同時に噴霧し,作業部件が完全に濡れるようにします.

4) 磁気懸垂スプレーパイプラインには,磁気懸垂反流によって形成されるバブルを防ぐためにチェックバルブが設計されています.

5) 磁気懸垂の各スプレーヘッドは,開閉しやすいもので,スプレー位置,流量サイズ,圧力を調整できます.

6) 手動噴霧銃は,機械の前部に装備されています.

7) 磁気懸垂は,機器の外側に噴霧したり漏れしたりしてはならない.

1.6 ブラックライト:

1.6.1, 発光装置は高強度のDG-6K LEDブラックライトを採用します.

1.6.2. Fixed and hoisted in front of the magnetization station at the top of the darkroom to facilitate the rotation and observation of the parts driven by the tug after the completion of the magnetization of the workpiece.

1.6.3紫外線照明:照明は6000w/cm2未満で,使用寿命は10000時間未満です.

1.6.41000mmのパーツを完全にカバーできます

1.7 暗室 (照明と排気システム)

1) 暗室の左,右,上,後ろはベッドのサイズに応じて高品質の鋼板で閉ざされ,同時に,保守を容易にするため,保護ドアの種類は開閉可能; 前面は650mmを伸ばし,光を遮るためのブラックアウトカーテンを採用.ブラックアウトカーテンには高品質のブラックアウトカーテンが採用されています.

2) 照明システムは,工作照明に対応するために,暗室の上部に固定された,?? 光ランプです.

3) 暗室に排気扇風機を設置し,外側の照明遮蔽を損なわずに空気循環を保証します.

4) 暗室はスプレー処理を受け,暗室全体がコンパクトな構造と美しい外観を持っています.

1.8 自動消磁システム:

磁気消化システムは磁気消化,減衰磁気消化の最初の位置であり,残留量は0.2mTを超えない.

1.9 その他

1) ランダム供給:詳細については,供給の範囲を参照してください.

2) 装置の設計および製造は,JB/T8290-2011"磁気粒子欠陥検出機器"規格を満たし,磁気粒子欠陥検出の技術条件を満たす必要があります.

2アクセサリー

3設備の主要な技術パラメータ

ほら周流磁気電流エアコン0-4000A 断続調節可能 断電段階制御

ほら縦磁性容量エアコン0- (3000A*6T) 18000AT 断続調節可能で,電源オフ相制御

磁気消化効果:交流衰弱磁気消化,残留 ≤0.2mT

マグネティゼーションモード: 周囲磁気化, 縦磁気化, 横磁気化複合磁気化縦走電流誤差率 ≤±5%コイルパラメータ:2*3T,内径350mm;

感度: プロセス仕様JB/6065-92"磁気粒子欠陥検出装置標準試験フィルム"によると,A型感度試験フィルム2# (30/100) の丸と交差がはっきりと表示される.

#クランプストローク: 0 mm~1500 mm

サイズ: 3900mm × 1590mm × 2200mm

機器の外観と塗料の色

外部スプレーの色: RAL7035 購入された部品は原色を維持することが許されます.
