商品の詳細:
|
| Circumferential magnetization current (A): | 5000 | Longitudinal magnetization MMF (AT): | 12000、16000、18000 |
|---|---|---|---|
| Optional coil inner diameter (mm): | 350、400、500 | Optional maximum electrode spacing (mm): | 500、1000、1500、2000、3000 |
| Duty cycle: | ≤30% | ||
| ハイライト: | 先進的な磁気粒子欠陥検出器,磁気粒子欠陥検出器,フロレッセンスの磁気粒子欠陥検出器 |
||

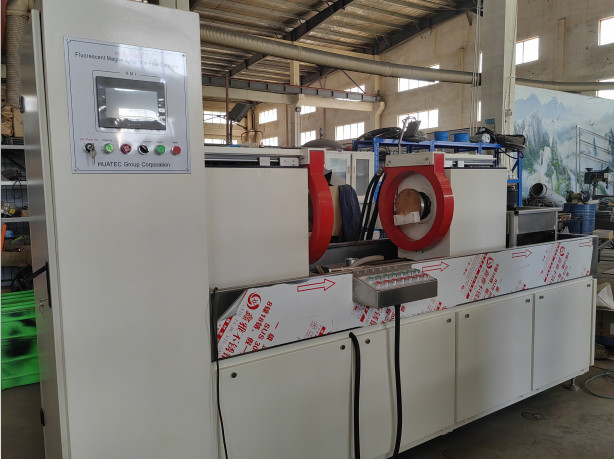

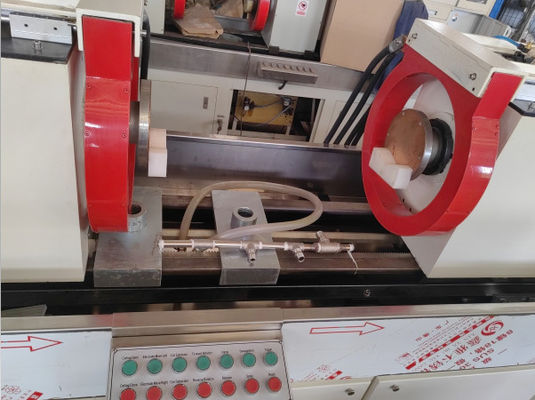

HMP-5000 発光磁粒子欠陥検出器
労働原理
磁気漏れ場と磁気粉末の相互作用を活用して,作業部品の欠陥.表面と近表面の欠陥 (裂け目など) の透過性の違いを利用する.磁気流通性,これらの材料の不連続性における磁場は,磁化後に歪みます.磁気流漏れの一部を形成し,磁気漏れ場を生成する, 欠陥部位の磁気漏洩の特徴を用いて磁気粉末を吸収する磁気粉末を誘致し,磁気粉末を形作る 欠陥 - 磁気マークの蓄積適切な照明条件下では,故障の場所と形が適切に明らかにされる.
| テクニカルパラメータ | |||
|
流動 名前 |
HWDC/FWDC について (選択可能) |
||
| 周回磁化電流 (A) | 5000 | ||
| 縦磁性MMF (AT) | 12000,16000,18000,20000 | ||
| 選択可能なコイル内径 (mm) | 350,400,500,600 | ||
| 選択可能な最大電極間隔 (mm) | 1000,1500,2000,3000,5000 | ||
| メインエンジン | 統合型/分割型 (主エンジンから分離した制御キャビネット) | ||
| 敏感性 | A型試験品 (30/50,15/50,7/50) にっきり表示する | ||
| 作業サイクル | ≤30% | ||
| 制御モード | 手動/自動 | ||
| 操作インターフェース | デジタルアンプメーター/タッチスクリーン | ||
| 固定メカニズム | 手動/気圧 | ||
| 回転モード | 手動/電動 | ||
| 尾電極の動き | 手動/電動 | ||
| AC磁化方法 | 周囲,縦,複合磁化 | ||
| AC消磁化 | オートマティック・デカイン・デマグネティゼーション | ||
| 修正モード | 半波直結 (HWDC) /フル波直結 (FWDC) | ||
| AC/DC磁気化方法 |
AC周回磁化 DC 周回磁化,AC 縦磁化,DC 縦磁化,AC 周回磁化 +DC 縦複合磁化DC 周辺+AC 縦横複合磁化 |
||
| 直流消磁 | 超低周波消磁化 | ||
| 紫外線ランプ | 吊り下げ/ハンドヘルド | ||
| 噴射時間 | 3~6秒 / マニュアル制御 | ||
| マグネティゼーション時間 | 0サイクルあたり5~2秒 | ||
| 回転観察時間 | 5〜10秒 | ||
| 消磁化時間 | サイクルあたり3~5秒 | ||
| 空気供給 | 0.4-0.8MPa | ||
| 電源 | 3相5ワイヤー,380V±10%,50Hz | ||
| 総寸法 (mm) | 長さ: 1.5m + 電極間隔 | ||
| 幅: 2000背丈: 2200 | |||
適用する
これは,鉄磁性工件 (ボルト,ピン,ブッシング,歯車,歯車環,曲線軸など) の表面および表面に近い微小欠陥 (例えば,裂け目,スラッグ含有物) を検出するように設計されている.) 偽造によって引き起こされる消し,磨き,疲労,その他のプロセス.
準拠基準
磁気粒子欠陥探知器:GB/T 8290 2011
磁気粒子検査の観測条件: GB/T 5097-2020 / ISO 3059:2012
ASTM規格:磁気粒子検出方法 ASTM E1444-01
EU/国際規格:DIN EN ISO 9934-2:2003
テクニカルパラメータ
検知範囲:直径: 0~260mm 長さ: 1,200mm (カスタマイズ可能な範囲: 0~3,000mm)
検出方法: 発光または非発光磁粒子検出
マグネチゼーション 方法: 周囲,横,複合磁気化
電極間隔:調整可能な0~1200mm,調整可能な範囲0~6000mm
固定メカニズム: 手動/気圧式固定
マグネティゼーション電流: 0 ∼ 6000A
消磁効果:残留磁気 <0.3mT
感度:A1型標準試験品 (15/50μm) にっきり表示される
電源:三相5ワイヤのAC 380V 50Hz
標準設定:
デジタルアムメーター
遮断カーテン付きの防光暗室
懸垂式UVランプ
発光磁気粒子
磁気懸垂濃度試験管
磁気計
選択可能な設定:
半閉ざされた暗室
完全に閉ざされた暗室
DC磁気化 (HWDC/FWDC)
タッチスクリーン制御パネル
回転観察 (手動/電気)
電動動尾電極
炎に耐える銅網のマット
| モデル | 構成 | 尾電極の動き | 回転観察 | 操作パネル | |||
| 手帳 | 電気 | 手帳 | 電気 | デジタルアンプメーター | タッチスクリーン | ||
| 経済的 | 基本 ダークルーム | √ | √ | √ | |||
| スタンダード | 半閉ざされた暗室 | √ | √ | √ | |||
| 高級 | 完全に閉ざされた暗室 | √ | √ | √ | |||
