商品の詳細:
|
| Magnetic electrode distance: | 45~225mm | Power cord length (spring wire): | 3m |
|---|---|---|---|
| Temperature rise: | Handle surface temperature ≤40 ° C | Lifting power: | ≥4.5Kg |
| Power supply: | AC：220V/50Hz | ||
| ハイライト: | AC磁気横断欠陥検出器 携帯磁気横断欠陥検出器,Portable magnetic yoke flaw detector |
||

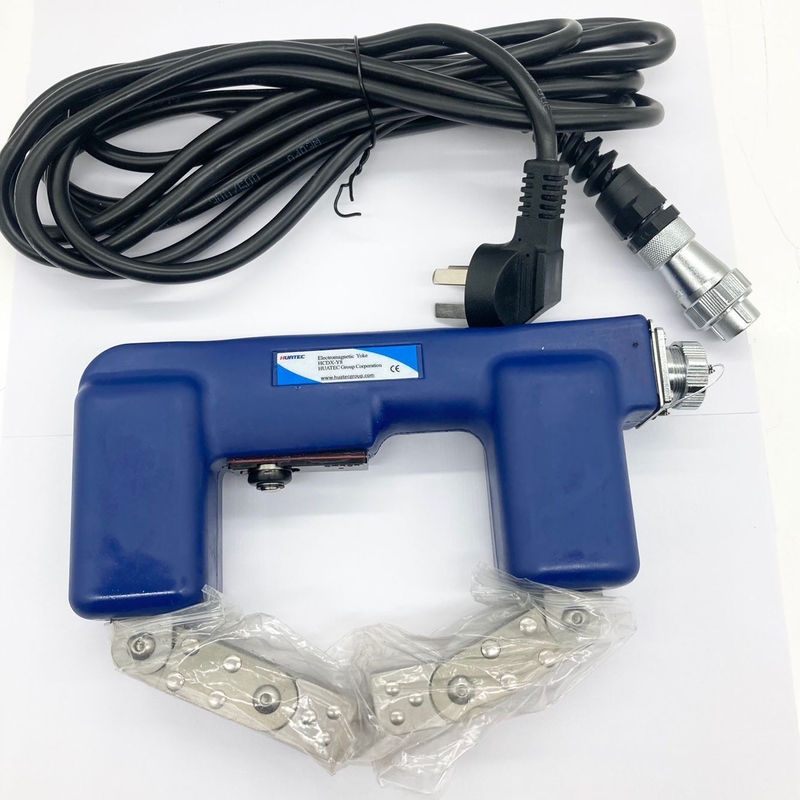

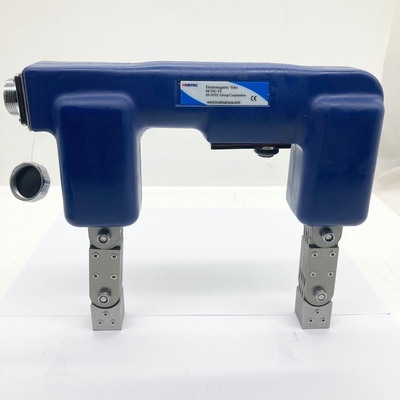

HCDX-Y8 AC ポータブルヨーク マグネティックヨーク欠陥検出器
HCDX-Y8は我々の最新開発されたACヨークです. それは磁気粒子欠陥検出と作業部品の局所磁化に使用されます. 機械はコンパクトで耐久性があります.最も軽い重量で 幅も大きいACヨーク引き上げ力およびその他の指標は,GB/T 15822.3-2005/ISO 9934-3の要件を満たしている.2002ASME Vおよびその他の規格.
1.機械の構造
| ポイント | 部分番号 | ポイント | 部分番号 |
| 1 | 横柄 | 5 | 電源ケーブル |
| 2 | 誘導式LED照明 | 6 | 航空用コネクタカバー接続ケーブル |
| (選択用アクセサリー) | |||
| 3 | 横の足 | 7 | 航空用コップリングカバー |
| 4 | マイクロスイッチ | 8 | AC電源ケーブル |
2.使用方法
電源ケーブルをホストに接続し,ACプラグを220V電源ソケットに接続します.
HCDX-Y8の2つの磁極を検出対象の表面に置き, 2つの磁極を検出対象と良好な接触にするために一定の圧力を適用します.ボタンスイッチを押す磁気スイッチをオンにすると,磁気粉末は検出対象の表面 (乾燥,湿,発光磁性粉末が使用可能).
試験面があまりにも広い場合は,断面に磁化し,断面間の有効部分は一定程度重なり合わなければならない.
磁気足の間を動かす関節を回し,磁気足間の距離は45mmから225mmの間を調整できます.
使用時 5 秒を 5 秒で切れるように,連続して 4 時間使用できます.
3.技術パラメータ
3.1横柄
| ポイント | インディケーター | ポイント | インディケーター | ||
| 横の重さ | 2.35キロ | 敏感性 | 30/100A の試し台がはっきりと表示されている | ||
| 電源 | AC:220V/50Hz | 持ち上げ力 | ≥4.5Kg | ||
| 電流 | 負荷なし | 1.4A | 臨時的な負荷率 | 5秒オン,5秒オフ,連続使用時間4時間以上 | |
| 負荷 | 1.0A | 温度上昇 | ハンドルの表面温度 ≤40°C | ||
| マグネット電極距離 | 45~225mm | 断熱強度 | >2MΩ | ||
| 電源コードの長さ (スプリングワイヤ) | 4m | 磁気足の接触面の大きさ | 20×21mm | ||
使用前に電源ケーブルとプラグを損傷を確認してください.
使用中,他の電気機器と密接に接触してはならない.強い磁場は時計や携帯電話などに破壊的な影響を及ぼします.
長く導電状態でヨグを保持しないでください (例えば,溶接線に線を引っ張る), 5秒間オンで5秒間オフでなければなりません.
DC状態では,電池と磁気ヨークの間の接続線を,作業終了後に切断し,電池は,涼しく乾燥した場所に保管する必要があります.厳格に禁止されています.充電後,電源を切断してください.
雨天では,屋外での作業をしないでください.雨はショートカットや漏れを引き起こすでしょう.
装置は,電源接続を除いて完全に防水です.磁気懸垂を適用する際には注意してください.
装置に異常な音や臭いがする場合は,直ちに電源を切ってください.
電源ケーブルを引っ張って装置を動かさないでください.これは電源ケーブルを損傷します.
機器が異常である場合は,許可なしに修理しないでください. ディーラーに連絡してください. または直接販売後のサービスセンターに連絡してください.
電源ケーブルのコネクタに鉄塵がないか確認します.金属塵はショートサーキットを起こす可能性があります.
使用後,磁極上の磁性粉末は,汚れや粘着を防ぐために,掃除して防腐油で塗りましょう.
5テーブルを設定する
| ほら | 名前 | 量 |
| 1 | ホスト | 1 |
| 2 | 220V 電源ケーブル | 1 |
| 3 | 横綱 | 1 |
| 4 | 横のバックパック | 1 |
| 5 | 六角鍵 3mm | 1 |
| 6 | 手帳 | 1 |
| 7 | カリブレーション証明書 | 1 |
注記:この機械はオプションの充電器,バッテリー,ケーブル,オプション DC 横綱に変換することができます.オプションのインダクション LED照明と傾斜磁気脚.
7品質保証
私たちのHCDX-Y8ACポータブル・ヨックを選んでくれてありがとう,私たちの会社はISO 9001-2008品質管理システムに厳格に準拠しています.各機器は,会社の品質部門によってテストされ,発行されます.この製品は,GB/T 15822.3-2005/ISO 9934-3-2002,ASME Vおよびその他の規格の要件を満たしています.
この製品の保証期間は1年で,通常の使用では,製品の故障は,会社によって無料で修理されます (無料の材料と保守費用),3年以内に優遇的な給付給付が提供されます.
