HRD-120 鉱山ロープウェイ、クレーン用ワイヤーロープ欠陥検出統合DLAW検出機

HRD-120鉱山,ロープウェイ,クレーンにおけるワイヤロープの欠陥を検出する統合ドロー検出機

一製品概要

◆ 人 の 行動線索のオンライン検出内部および外部の壊れたワイヤ,磨き,腐り,変形,松散な糸,抜けたワイヤ,材料の変更,その他の欠陥.

◆ 試験 結果 報告 は,さまざまな 産業 の 標準 に 応え て おり,壊れた ワイヤ の 数 と 壊れた ワイヤ の 面積 と 壊れた ワイヤ の 総 面積 の 比 が 記さ れ て い ます.

◆ コンピュータ USB インターフェイス (有線) や"独自の Wi-Fi ネットワーク" (無線) の直接サンプリング 処理 分析 を利用し,オンライン 音声 ライト アラーム と リアルタイム 表示 の 結果 を 提供 する.

◆ センサーの円形構造,周回回り,軸磁化,ワイヤロープの即時磁化から飽和状態.

◆ この センサー は 合金 アルミ の 殻 を 採用 し,防水,防塵,防衝撃,防湿 の 機能 を 備わっ て いる.

◆ 安定した動作,信頼性の高い性能,高い検出精度,強力な反干渉性能,正確なデータ.

◆ ソフトウェア は,Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 の 様々な コンピュータ オペレーティング システム に 適応 し て い ます.

◆ 鉱山,ケーブルウェイ,リフティング 機器,エレベーター,港台 機械,ケーブル 橋 など に 広く 用い られ て い ます.

二.システム構成とモデル

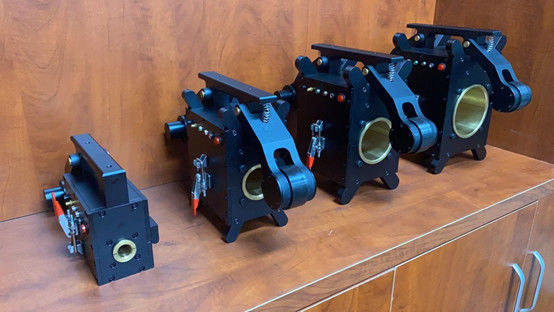

すべてはカスタマイズする必要があります: ワイヤロープの欠陥検出機 (48mm 小 - 78mm 中 - 108mm 大)

注: 1台,そのうちの7台は二重利用タブレットコンピュータ (需要に応じて追加料金)

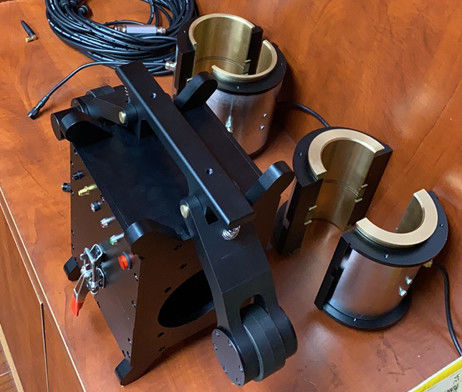

2,すべてのサイズが要求に応じてカスタマイズすることができます (そして正確にカスタマイズすることができます 交換可能な内膜); 48mm + 24mm 交換可能なブッシングのような

三基礎技術と法律の資格

1仮想機器:ロープの無限の不確実性. ソフトウェアで伝統的な機器を置き換える仮想機器技術の適用のみ,コンピュータによる直接サンプリング処理により 誤った検知や判断を 防ぐことができますフィルムを見たり ロープをスキャンしたりするのと同じです 結果は正確で 繰り返しも可能です

2異なる産業におけるワイヤロープスクラップのための国家基準によると,この製品は,電磁質的,定量的な位置付け,電線ロープのオンライン非破壊性検出 内部および外部の壊れたワイヤ金属の横断面の変化,松散な線,スキーワイヤ,変形,材料の異常やその他の欠陥.

3法律文書:ASTM1571-2021アメリカ標準とGB/T21387-2008国家標準に準拠する.

四. 技術指標

連続で検出できるワイヤロープの直径範囲:φ1.5-300mm (異なる仕様のセンサーを設定する必要があります)

センサーとワイヤロープの相対速度: 0.0-6.0 m/s 最適: 0.1-0.5 m/s

センサーガイド袖とワイヤロープとの間の最適なギャップは2-4mmであり,許容ギャップは0-15mmです

壊れたワイヤの欠陥 (LF) の検出能力

質的な:単一の集中的な断裂線を定性的に検出する精度は99.99%

定量: 単一の場所にある壊れたワイヤの数で,同じ根が誤り判定できる

単一の場所に壊れたワイヤの数が100回以上誤りなく検出された場合,精度は92%以上です.

金属横切りの量的な変化率 (LMA)

について検知感度における許容される重複性誤差は±0.055%

について試験精度表示値の許容誤差:± 0.2%

位置 (L) 検出能力:検出長表示値の誤差パーセント: ±0.2%

電源:パソコン電池から5V

センサー重量:共通仕様 < 10kg (実際の状況に応じて調整)

周囲の温度:-10°C~40°C大気圧:86~106Kpa 相対湿度: ≤85%
