鉄道システム用オールデジタルTFTカラーディスプレイ軽量トロリー超音波鉄道探傷器

TFTカラーディスプレイ搭載、軽量トロリーを使用した鉄道システム用全デジタル超音波レール探傷器

HUATEC FD-GT-20レール探傷器は、Goworldの全デジタル製品の第三世代であり、TFTカラーディスプレイと鉄道システムに使用される軽量トロリーを備えています。システム。中国鉄道省が発行したTB/T 2340-2012 UTレールテスター規格に準拠し、この装置は43〜75kg/mのレールの探傷作業に対応できます。鉄道、高速鉄道、地下鉄に適用できます。技術仕様チャンネル

10チャンネル：9つの検査チャンネルと1つの校正チャンネル。

フランジ

のさまざまな欠陥を効率的に検出し、鉄道、高速鉄道、地下鉄に適用できます。この機器は、超音波ホスト+操作端末モードを採用し、ワイヤレスWIFI経由で接続します。顧客の操作体験を向上させながら、機器のインターネットプラス機能を拡張して、人間と機械の検出分離、データのオンライン、オフラインリアルタイムストレージ、GPS測位、データクラウドストレージなど、さまざまな機能を実現できます。また、顧客自身のニーズに応じて、独自の超音波操作端末をカスタマイズできます。2. 特徴

(1) トロリーフレームはコンパクトで耐久性があり、メンテナンスが容易です。

(2) 大容量の統合ツールボックス水タンク;

(3) 一体型リフティングプローブホルダー、プローブは取り外しと交換が簡単です;

(4) 小型でポータブル、産業用三防タッチパネル付き;

(5) 優れた性能指標、関連規格に準拠;

(6) GPS測位、データクラウドストレージ、自動音声認識などの機能をサポート;

(7) 探傷のニーズを満たす機能アプリケーション。

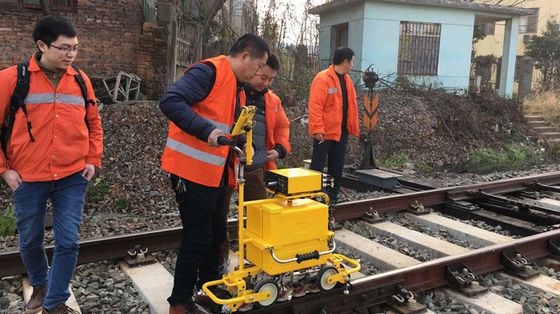

3. トロリーの外観構造

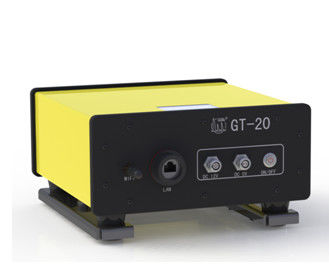

4. 機器の外観構造

この機器は小型でポータブルで、全体の寸法は94X222X225mm、正味重量は約1.8kgです。

5.

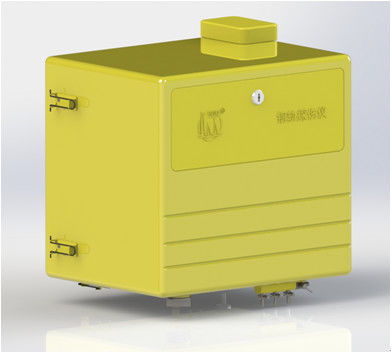

大容量の統合ツールボックス水タンク

水を入れたプラスチック製水タンクは20Lです。6. 統合プローブホルダー

すべてのプローブは車の底に閉じられており、単一の方法で持ち上げたり取り外したりすることができ、プローブをより便利に取り外して交換できます。

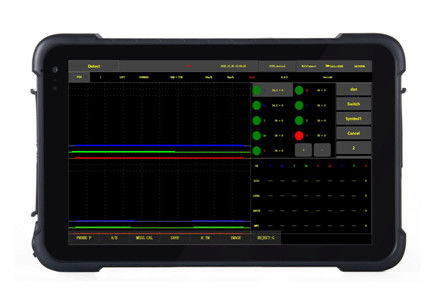

7. 産業用三防タブレット

産業用三防タッチスクリーンタブレット、防塵、防水、耐衝撃性。

8. 機器専用の探傷アプリケーションソフトウェア

タッチパネルの操作特性に合わせて、機能選択とパラメータ調整を容易にするために特別に設計されたアプリケーションソフトウェア。

9. コンピュータ探傷データ再生ソフトウェア

データ再生速度は調整可能で、インテリジェント再生、イベントスクリーニング、統計、データ検索、印刷、エクスポートなどの機能をサポートしています。

付録1. 特徴と特徴

ホストの外観はコンパクトで頑丈で軽量であり、

組み立て

1. と分解は簡単です。良好な環境適応性、動作環境温度-15℃〜45℃、連続動作時間は8時間以上、耐振動性と耐干渉性、保護等級IP65。ホストには複数の探傷チャンネルがあり（異なる角度で複数のプローブを接続できます）、シーケンシャルタイムシェアリングサイクルが機能します。0、37、70度のプローブは、レールの主要部分を完全に検出するように設計されています。
2. ホスト構造は「サーバー+クライアント」の形式です。「サーバー」、ホスト（入力と表示なし）は1-Nチャンネル超音波モジュールです。「クライアント」は操作端末（入力と表示）であり、ホストとクライアント（操作端末）は、有線ネットワークLAN（またはワイヤレスWIFI）接続を介してネットワーク通信を行います。
3. 負の矩形波パルス励起モード送信回路
4. アナログフィルタは、ホストの信号対雑音比を向上させます。
5. チャンネルゲインは、「基本ゲイン」+「補償ゲイン」の組み合わせです。
6. 検出範囲、材料音速、パルスシフトは、選択したレールの種類に応じて自動的に設定されます。
7. 従来の超音波基本パラメータの機能は、手動で調整可能です（検出範囲、材料音速、プローブゼロ点、リーディングエッジ、角度、ゲート開始位置、幅とレベルなど）。
8. リジェクション機能付き。
9. チャンネル繰り返し周波数は、チャンネルあたり400 Hzに固定されています。
10. チャンネル校正機能付き。
11. A、B、A+B表示機能を備えています。
12. 音と光のアラーム機能付き。
13. 音声プロンプト機能付き。
14. 車の実装プロセスには、速度超過警告機能があります。
15. アラームゲート内の最高波の音響経路、水平距離、垂直距離を自動的に測定する機能があります。
16. マーキング機能（損傷、トラック番号、車の前進、後退など）があります。
17. 内蔵補償曲線機能、曲線は編集できます（新規、変更、削除）。
18. 各チャンネルのアラーム音量と周波数を調整できます。
19. 検出プローブカップリング障害機能付き。
20. チャンネルゲート、波形、アラーム表示、プローブ方向表示、プローブ角度表示、B表示チャンネルカラーカスタマイズ機能。
21. 表示インターフェースの背景色カスタマイズ機能付き。
22. ユーザーは、追加のジョブパラメータをカスタマイズできます。
23. 探傷フルレコード機能
24. 探傷データ管理機能（保存、削除、呼び出し、再生、エクスポート）。
25. ホストと操作端末ソフトウェアは、外部USBフラッシュドライブを介してアップグレードできます。
26. タッチスクリーン操作入力機能付き、外部Bluetoothキーボードを接続できます。
27. GPS位置情報機能付き。
28. インスタント速度表示付き。
29. 走行距離校正機能付き。
30. パンチング機能があります。
31. 波形フリーズ機能。
32. ネットワーク通信（操作端末に接続）
33. コンピュータでデータを再生する
34. 機器ソフトウェア操作デモンストレーション機能により、機器のユーザー研修に使用できます。
37.
