商品の詳細:
|
| 指示精度: | 0.001μm； | 測定範囲: | Z軸（垂直）200μm；X軸（水平）17.5mm（0.71インチ）； |
|---|---|---|---|
| フィルター: | RC,PC-RC,ガウス,D-P； | サンプリング長 (lr): | 0.25,0.8,2.5 |
| ハイライト: | デジタルディスプレイ 表面粗さ計,手持ちのデジタル表面粗さ計,手持ちの表面粗さ計 |
||

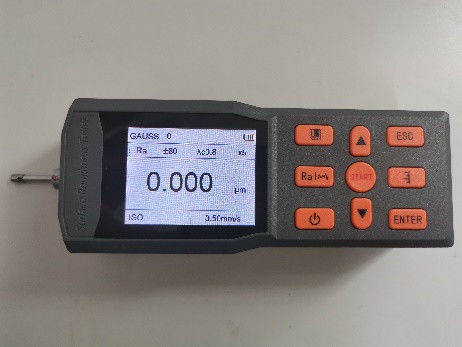

SRT-6450 ハンドヘルド デジタルディスプレイ 表面粗さ計
1製品概要
この表面荒さ測定器は,生産現場環境と移動測定ニーズに適した手持ち装置です.それは様々な加工部品の表面荒さを測定することができます.,選択された測定条件に基づいて対応するパラメータを計算し,すべての測定パラメータとコンートグラフをディスプレイに表示する.この装置は最新の国際基準の主要なパラメータを測定することができ,国際基準を完全に厳格に遵守しています測定パラメータは,国家標準GB/T3505"製品幾何技術仕様 - 用語"に準拠する.表面構造コンートメソッドの定義と表面構造パラメータは,米国標準と互換性があります.,ドイツ,日本,イギリスなどに適用される.様々な機械部品,機械加工製造業,検査,商品検査及びその他の部門,特に,大規模な作業部件や生産ラインの現場検査,および検査,計量,商品検査,その他の部門による外部検証に適しています.作業部件に損傷を及ぼさず.
測定可能な作業部品範囲:平面,外側の円面,円面,内側の穴,溝,曲面など (特別な表面は適切なセンサーで測定する必要があります).
2.技術パラメータ
| 名前 | 内容 | ||
| 測定範囲 | Z軸 (垂直) | 200μm | |
| X軸 (水平) | 17.5mm ((0.71インチ); | ||
| 決議 | Z軸 (垂直) | 0. 002μm±20μm; | |
| 0. 004μm±40μm; | |||
| 0.008μm±80μm; | |||
| ポイント | パラメータ |
Ra Rz Rq Rt Rp Rv R3z R3y Rz(JIS) R Rsk Rku Rsm Rmr;
|
|
| スタンダード |
ISO4287 国際標準 ANSI B46.1 アメリカ標準 DIN4768 ドイツ標準 JIS B601 日本標準 |
||
| グラフィック | サポート比曲線,荒さ,フィルタリング波形 | ||
| フィルター | RC,PC-RC,ガウス,DP; | ||
| サンプリング長 (lr) | 0.25,0.8,2.5 | ||
| 評価の期間 (ln) | Ln=lr×n n=1 ̇5 | ||
| センサー | 測定原理 | 変位差インダクタ | |
| スタイラス | 天然ダイヤモンド,90コーン角,端半分は5μm | ||
| 力の測定 | <4mN | ||
| ガイドヘッド | 硬合金,滑り方向半径40mm | ||
| スライディング速度 | lr=0.25,Vt=0.135mm/S | ||
| lr=0.8, Vt=0.5mm/S | |||
| lr=2.5, Vt=1mm/S | |||
| 回帰,Vt=1mm/S | |||
| 指示の正確性 | 0.001μm | ||
| 指示の誤り | ± ((5nm+0.1A) A:多行模板パラメータ Ra の標準値 | ||
| インディケーションの変動性 | 3%以上ではない. | ||
| 残りの輪郭 | "A"は"A"を"A"に等しいものとする. | ||
| 電源 | 内蔵リチウム電池,DC5V,2000mA充電器で充電される. | ||
| 外部寸法 | 156mm×61mm×45mm | ||
| 体重 | 約450g | ||
| 労働環境 | 温度: -20°Cから40°C 湿度: < 90%RH | ||
| 貯蔵と輸送環境 | 温度: -40°C~60°C 湿度: < 90%RH | ||
| 選択用アクセサリー | 曲面センサー,小穴センサー,深溝センサー,拡張棒,アダプター棒,200mm測定プラットフォーム,300mm大理石測定プラットフォーム | ||
3機能的特徴
* 機械と電気の組み合わさった設計があり, サイズも小さく,重量も軽く,使いやすい.
*ARM+DSPチップは,制御とデータ処理のために採用され,高速で低電力消費を特徴としています.
*マルチパラメータ Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku
* 200μm の大きな測定範囲
*320*240色画面表示,デジタル/グラフィック表示;見角なしのハイライト;
*ディスプレイは情報豊富で直感的で,すべてのパラメータとグラフィックを表示できます.
*GB,ISO,DIN,ANSI,JISなどの複数の国家標準に互換性があります.
*内蔵リチウムイオン充電電池と充電制御回路を搭載し,高容量でメモリ効果がない.
*バッテリーの残った電力を表示するアイコンが表示され,ユーザーが時間内に充電するよう求められます.
* 充電手順の指示を表示し,操作者が充電レベルをいつでも知ることができます.
*連続労働時間は8時間以上
*超容量データストレージで,原始データの100セットを格納できる.
*測定データの記録と保存
* 信頼性の高い抗モーター停止回路とソフトウェア設計
*測定情報,メニュープロンプト情報,電源オン/オフなどの様々なプロンプト情報,説明情報
*エルゴノミックな外形設計 頑丈でコンパクトで携帯可能で信頼性が高い
* リアルタイムデータと履歴データ転送のためにコンピュータに接続できます.
*校正試料ブロックは高精度で,簡単に傷つきやすく,長寿命の光学ガラス基板を採用しています.
*オプションアクセサリーには,曲げられた表面センサー,小さな穴センサー,深溝センサー,測定プラットフォーム,センサーシート,延長棒などがあります.
