NDT Instrument Digital Radiography DR System

NDT機器デジタルX線検査（DR）システム

特徴:

 最新のNB/T 47013.11-2015規格に準拠

 X線リアルタイム画像検出システムのデジタル変革

 現場ポータブルデジタル画像検査

 16ビット高ダイナミックレンジ

 120μmピクセル、高解像度4.0lp/mm

 CsIヨウ化セシウム効率的なX線画像変換

 25cmX30cmの視野

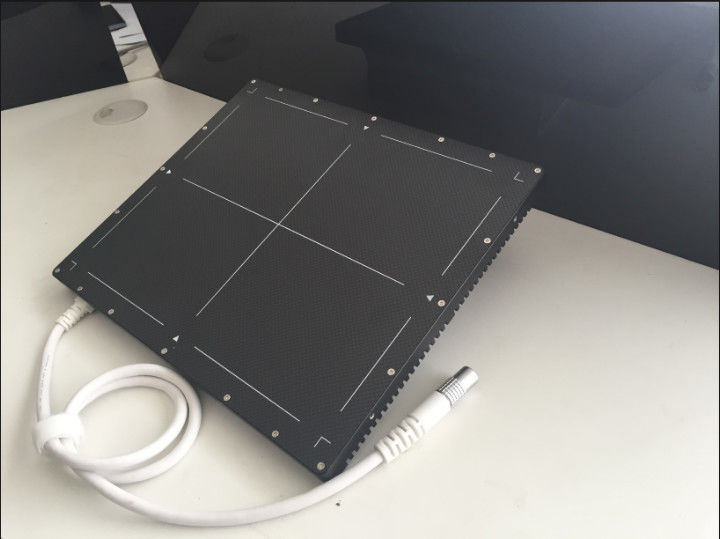

1-産業用X線デジタルフラットパネル検出器

基本パラメータ:

2—デジタル画像処理およびエンハンスメントソフトウェア

画像エンハンスメントとストレージシステムの統合 現在、最も実用的な処理およびフィルタリング機能は、X線リアルタイム画像システム用に特別に設計されており、処理された画像の感度を平均0.6％〜0.8％向上させることができます。高速イーサネットポートを使用すると、静止画像と動画像を同時に取得し、8/16ビット画像形式で保存し、DVDディスクに直接書き込んで永久保存できるため、テストデータのアーカイブとレビューに便利であり、テストコストとアーカイブスペースを節約できます。

タブレット接続と制御

 ギガビットネットワークフラットパネル接続、および接続ステータスと障害のプロンプト

 オフセット/ゲイン/不良ピクセル補正

 オフセット/ゲイン/不良ピクセル補正、重複するかどうかを選択可能

 表示比率プロンプト

 現在のフレームレートリマインダー

 ソフトウェア処理の進捗状況表示

 ピクセルグレースケール値表示

リアルタイム画像表示と処理

 リアルタイム画像ROI高速グレースケールマッピング。関心領域の有効画像をすばやく観察するのに便利です。

 リアルタイム表示積分ノイズリダクション：2/4/8フレームオプション

 リアルタイム表示アルゴリズム処理：ネガフィルム/カラー/二値化

 画像シャープネスとエンハンスメントのリアルタイム表示

 画像統合収集：8/16/32/64/128/256フレームオーバーレイ

 連続ビデオ録画：オプションの圧縮形式

 写真/ビデオの命名と名前の自動シーケンスコンパイル

 0-65536、16ビットグレースケール調整

 ガンマ/コントラスト/明るさ/しきい値調整

 写真情報マーク、複数のコンテンツはオプション

静止画像処理

 ROI高速グレースケールマッピング。関心領域の有効画像をすばやく観察するのに便利です。

 bmp / png / jpg / tiff（8bit / 16bit）/ RAW / his / dcmファイル読み取り

 グレースケール/ネガフィルム/疑似カラー/二値化/シャープネス/エンハンスメントアルゴリズム処理

 拡大鏡、1〜5倍の拡大観察

 写真フリップ

 ガンマ/コントラスト/明るさ/しきい値調整

 サイズキャリブレーションと測定、および必要な情報を写真にマークできます

Duplexワイヤ画像品質インジケーターの自動検証（オプション）

NB/T 47013.11-2015「圧力機器の非破壊検査X線デジタル画像検査」の標準要件を満たし、デュアルフィラメント画像品質インジケーターの自動検証を行い、SNRを決定できます。
