25m検出制御ケーブル 16-1倍/秒測定速度を持つ磁気クリープ腐食厚み測定システム

磁気クリープ腐食厚さ測定システム

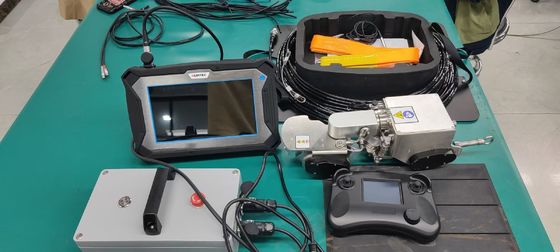

1. 構成

2. 概要

• このシステムは、足場を必要とせず、防腐層を研磨する必要がなく、カップリング剤も不要です。リモートコントロールシステムを通じて、高高度の肉厚腐食を迅速に検出できます。。
• 希土類高強度永久磁石ホイールを使用しているため、万が一の停電時にも検出面から落下することはありません。強磁性部品の表面で水平、垂直、反転の多姿勢運動を実行できます。
• 電磁超音波厚さプローブを設置して、壁の浸食に対する迅速なスクリーニングと位置決めを行います。
• 厚さ腐食をテストする領域を正確にスキャンします。

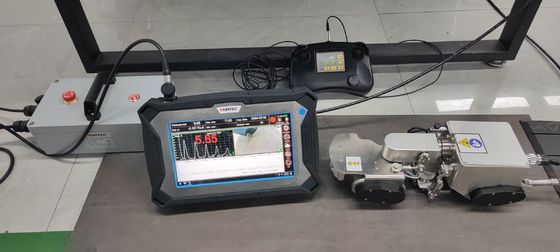

• AスキャンとBスキャンの表示に対応
• ビデオカメラを搭載し、検査面のビデオ状況をタイムリーに観察できます。
• スキャン方向を制御するリモートコントロールシステムで、スキャン方向をプリセットできます。

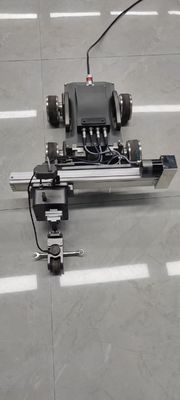

3二輪磁気クローラーの特徴

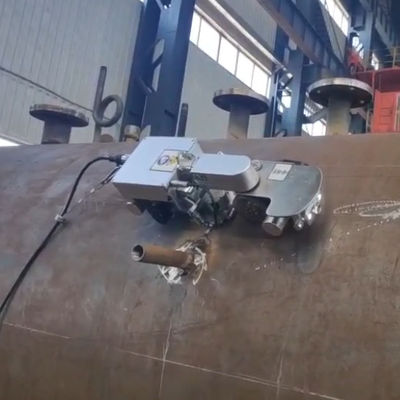

二輪磁気クローラーは、さまざまな非破壊検査装置を搭載できる高度な機器です。現在、石油化学、ポット特殊検査、電力などの多くの分野で、現場での豊富な実績を積み重ねています。パイプ、エルボ、三方継手などの腐食、浸食がより深刻な領域で、電磁超音波を使用して検査やBスキャン厚さ測定を行うことができ、業界ではパイプ腐食検出の専門家と呼ばれています。

二輪磁気クローラーは、コンパクトな構造、高い柔軟性、磁気吸着、高い制御精度、高度な検出技術、互換性のあるビデオ検出、独自のプローブリフティング機構という特徴を持っています。パイプ、容器、プレートの腐食の自動検出に最適です。


1) コンパクトな構造と高い柔軟性

コンパクトで洗練された設計により、さまざまなタイプの強磁性パイプや容器の腐食検出を容易に行うことができます。磁気ラウンドは350mm（長さ）×140mm（幅）×130mm（高さ）で、重量は5.5kg未満です。独自の二輪構造により、最小100mmのパイプ上を自由に歩行できます。最小回転半径は400mmで、最小曲げ半径100mmのエルボも簡単に通過できます。したがって、二輪磁気クローラの移動とスキャンの範囲が大幅に拡大されました。

2) 磁気吸着スーパー

設計面では、磁気希土類磁石を使用して、二輪磁気クライムに高強度永久磁石を使用しています。万が一の停電が発生した場合でも、車体が検出面から落下する危険はありません。したがって、二輪磁気クローラーは、水平、垂直、反転姿勢でのスキャンを安全に実行できます。二輪磁気クローラーの最大垂直荷重は5kgで、5kgの重量を牽引しても垂直運動に影響を与えることはありません。

3) 高い制御精度

二輪磁気クローラーの速度は0〜6m/分で、一定速度で前進できます。精密エンコーダーにより、検出ギャップを設定する機能を実現でき、ユーザーの検出ニーズをより良く実現できます。たとえば、顧客がエルボの後ろの1点で50mmごとにギャップ検出プロセスを実行する必要がある場合、コントローラーをプログラムでき、二輪磁気クライムを50mmごとに操作して検査できます。検出の効率と精度を向上させます。

1技術パラメータ

l ★検出制御ケーブル:25m

l ★測定対象物の表面の最小曲率半径：縦軸≥50mm、円周≥125mm

l 厚さ測定:精度0.04mm、範囲2〜120mm（鋼）

l ★作業クリアランス/リフトオフ：≤4mm

l ★測定非垂直度（被試験物に対するトランスデューサー/プローブの垂直度）：±25^o

l 励起周波数:3.0〜5.0MHz、測定速度：16〜1回/秒

l 音速範囲：1000〜9999 m/s、調整増分：1 m/s

l ゲート機能：自動ゲート、手動シングルゲート、手動ダブルゲート

l ★ビデオ監視：フロントとバックの両方のビジョンデュアルカメラ、ダイナミックおよびスタティックピクセルは300万/2304×1296

l 常温磁気プローブ：弱または少ない永久磁石、磁気吸着≤15N、円形Φ30×高さ44mm、重量≤80g

l ★クローラーデバイスのサイズと重量（概算）：L380×W130×H120mm、6kg

l 動作温度：-10〜+50℃

2測定分析ソフトウェア

l 厚さ、A、Bスキャン結果を同時表示

l テスト記録を直接発行、★厚さ値リスト、データ分析と処理を容易にする

l ★Win7/10（32/64ビット）オペレーティングシステムに対応
