商品の詳細:
|
| パルスオフセット: | -10~1500mm; -0.39~50" (鉄鋼で) | 利益: | 110 dB,調整可能なステップ 0.5/1/2/6 dB |
|---|---|---|---|
| 周波数範囲: | 0.5~20MHz (-3dB) 4つのフィルター | 探査の遅延: | 0~100 μS |
| 健全な速度範囲: | 500~15000 m/s,0.02~0.59 "/ μ S | ||
| ハイライト: | 自動車溶接スポット検査統合システム,超音波検査統合システム,自動車溶接スポット超音波システム |
||
超音波検査システムHFD-SW30は、HUATEC Groupが独自に開発した自動車溶接ポイント用の統合システムです。システムの主要コンポーネントは、オリジナル輸入ブランドを採用しており、その後のシステムの安定性と一貫性の基盤を築いています。データ収集および分析ドッキングソフトウェアは、自動車業界の溶接プロセスに従事するシニアエンジニアのデータバックグラウンドに基づいて、自社で開発されています。このシステムは、企業のあらゆる管理ソフトウェアとインターフェースして、クラウドデータ管理と分析を実現できます。現場検査データは工場のデジタルスクリーンに表示され、溶接ポイントの検出ステータスを表示し、情報工場の実現の基盤を築きます。
製品の特徴
自動評価機能と検出結果データ処理機能。
検査システムは、基準に基づいて検査計画と計画をカスタマイズし、はんだ接合部の品質を自動的に評価し、検査基準とレポートを生成します。
集中データ管理はオプションであり、現場検査データは工場のデジタルスクリーンに表示され、はんだ接合部の検査ステータスを表示し、情報技術工場の実装の基盤を築きます（オプション）。
含む：
検出データを分類、整理、保存、管理し、これらのデータを保存および整理し、データ間の接続を実現し、ストレージスペースの利用を改善し、アクセスを容易にし、アクセス効率を向上させます。
データのクエリ、挿入、削除、変更などの基本的な操作を実行します。
データセキュリティ、整合性、および複数のユーザーによる同時使用を保証するための統一された管理と制御。
データ入力、変換、保存、復元機能、再構築機能、パフォーマンス監視、分析機能など。

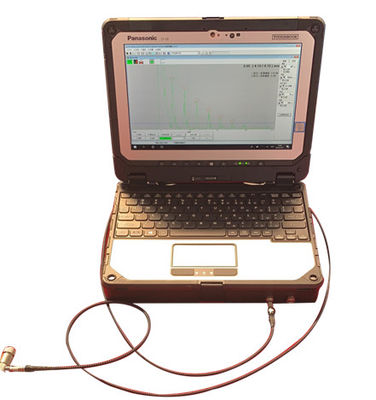

検出システムは、現場での操作と携帯性に便利であり、軍事産業の三防ノートパソコンに内蔵されており、超音波送信機をより良く保護します。
| コンピューターホスト |
米国軍事規格MIL-810Gに準拠し、防水および防塵レベルはIP65規格に達しています 耐震/耐衝撃/耐温度、120cm落下試験に合格、キーボード防水 |
| ディスプレイ | 10.1インチWindowsシステム完全堅牢型プラグインコンピューター |
| バッテリー動作時間 | バッテリー寿命は約10時間です |
| 重量 |
272 mm x 233 mm x 33.5 mm / 約1.76kg（全体ユニット） 272 mm x 196 mm x 16.4 mm / 約0.95kg（フラット） |
| マザーボードチップセット | Intel ® CoRE ™ M5-6Y57プロセッサ（主周波数1.1GHz、Rui周波数2.8GHz、キャッシュ4MB） |
| メモリ容量とタイプ | 8GB / 128 GB SSD |
| ハードディスク容量 | 256GBまで拡張可能 |
| グラフィックチップ | Intel ® HD Coreグラフィックカード515 |
1. 保管温度：-51+ 71 ° C
2. 動作温度：-29+ 63 ° C
3. 外形寸法：25 × 183 × 85 mm
4. 重量：約1.98kg
5. 保護レベル：米国軍事規格MIL-810G規格に準拠し、防水および防塵レベルはIP65規格に達しています
耐震/耐衝撃/耐温度、120cm落下試験に合格、キーボード防水
6. 耐衝撃性：最大0.15グラム/11ミリ秒、IEC60068-2-27規格に準拠
7. 耐振動性：5-150 Hz、最大2グラム、1オクターブ/分、IEC60068-2-6Fc規格に準拠
8. プローブインターフェース：LEMO 00またはMicrodot
9. デバイス入出力インターフェース：拡張バスポート
10. 電源インターフェース：電源アダプター
11. USD：3.0
12. 動作電源 動作電圧：5V DC、コンピューターの内蔵インターフェースを介して提供
13. エンコーダー電源：外部電源100-230ボルト; AC電源; 最大電力5W
14. 消費電力：最大消費電力2.5W
15. 超音波パルスタイプ：鋭波パルス
16. 繰り返し周波数PRF：最大値1000Hz、3モード（キャリブレーション範囲による）、連続調整範囲8-1000Hz、非連続パルスシーケンス、励起電圧：最大400V
17. 充電コンデンサ：1 nF、220 pF
18. 開始波立ち上がり時間：<15nS
19. Ni：50オーム、1000オーム
20. プローブモード（TR）：オン/オフ、浸透
21. キャリブレーション範囲の設定と評価：最小0-2.5mm、0-0.1インチ（鋼材内）; 最大0〜9700mm、0〜381インチ（鋼材内）
22. 音速範囲: 500〜15000 m/s、0.02〜0.59 "/ μ S; 完全で編集可能な材料リストがあります
23. パルスオフセット：-10〜1500 mm; - 0.39〜50 "（鋼材内）
24. プローブ遅延：0〜100 μ S
25. 周波数範囲：0.5〜20 MHz（-3 dB）; 4つのフィルター
26. 繰り返し周波数範囲：1-1000Hz; 自動または手動で調整可能
27. ゲイン：110 dB、調整可能なステップ0.5/1/2/6 dB
28. 動作モード：パルス反射タイプ、二重結晶、後者は浸透
29. 検出：全波、正の半波、負の半波、RF無線周波数（鋼材内で最大150 mm/5.9 "）
30. 抑制：0-90％リニア
31. DAC/TCG：DACは最大16個のデータポイント（参照リフレクター）、37 dBのダイナミックレンジ、最大傾斜6 dB/ μ Sを持ちます。3つの調整可能な曲線; TCGモード（時間ゲイン補正）に変換可能（水平記録しきい値）; 国内および国際的な試験基準を満たしています
32. DGS：DGSは、DGS機能を持つすべてのプローブの有効な等価反射サイズ曲線を記録します。DACまたはTCGとして設定できます。評価方法は、曲線に関連するdB値、等価直径、または評価レベル（JIS）として表示できます。音速減衰と伝送補正; 参照リフレクターは、平底穴、水平穴、または大きな平底として選択できます
33. モニタリングゲート：2つの独立したモニタリングゲート、最大キャリブレーション範囲を超えるゲート幅; Aスキャンに基づく評価; ゲートアラーム：クローズ、同期、非同期; ロジック：and/or音響アラーム
34. 距離測定：独立したゲート（AゲートまたはBゲート）のエコーの波側またはピークとゼロ点間の距離を測定できます。または、ゲート間のエコー間の距離差を測定します：ゲートB - ゲートA
35. 測定分解能：最大音響パス/時間あたり12.6mm：0.01mm; または0.2％フルスクリーン幅
36. 垂直分解能：0.5％フルスクリーン高さまたは0.2dB
37. Aスキャンデジタル化：1024 × 1024ピクセル
38. ディスプレイフリーズ：静的Aスキャンフリーズ、動的Aスキャンフリーズ（ピーク、リアルタイム動的信号）、超音波パルスの2〜3サイクル平均フリーズ
39. エコー比較：現在の動的信号とアクセスされたAスキャン信号を同時に表示
40. 言語：ドイツ語、英語、フランス語、スペイン語、中国語、日本語
41. 単位：ミリメートル、インチ、微妙
42. データストレージ：データベースは、機器設定、検査タスク、検査結果を保存および管理できます。Aスキャン、DAC、およびテキスト注釈を含む; Microsoft Excelスプレッドシートをインポートします。ストレージ容量は、ハードドライブのサイズによって制限されます。
