商品の詳細:
|
| 測定範囲 (45#鋼): | 0.15mm – 1800mm | 指示の誤差 (<10mm): | ±0.005mm |
|---|---|---|---|
| 指示の誤差 (≥10mm): | ±0.1% | 反復性の間違い: | ±0.001mm (自己試験) |
| 測定頻度: | 4Hz、8Hz、16Hz | 音速範囲: | 400~999m/s |
| ハイライト: | スキャン 超音波 厚み 計,B 超音波厚み計をスキャン,大範囲超音波厚み計 |
||

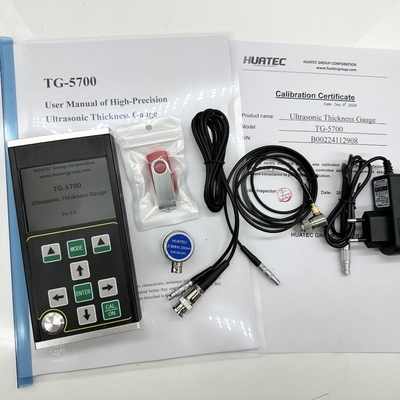

TG-5700 A/Bスキャン 0.100-1800mm 広範囲超音波厚さ計

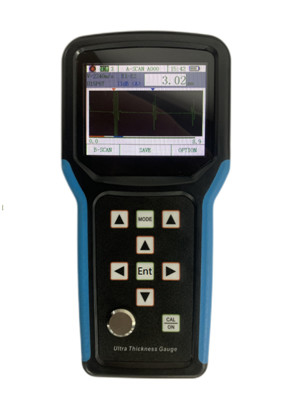

TG-5710は、A/Bスキャン機能を備えた、最新のハンドヘルド高精度デジタル超音波厚さ計です。パルス反射に基づく超音波厚さ測定の原理を採用しています。一定の速度で超音波を伝播させ、背面からの反射を得ることができる材料の厚さ測定に適しています。測定分解能は0.001mmで、測定範囲は0.10mm（鋼）と薄いものにも対応しています。
この製品は、プレートや加工部品を正確に測定できます。また、使用中の腐食による生産設備のパイプや圧力容器の薄肉化の程度を監視することもできます。石油、化学工業、冶金、造船、航空宇宙、エネルギーなどの分野で使用できます。
この製品は、超音波厚さ計の校正仕様（JJF 1126-2004）に準拠しています。
| 項目 | TG-5710 |
| プローブタイプ | シングルクリスタルプローブ/ダブルクリスタルプローブ |
| 測定範囲（45#鋼） | 0.15mm～1800mm |
| 表示誤差（＜10mm） | ±0.005mm |
| 表示誤差（≥10mm） | ±0.1% |
| 再現性誤差 | ±0.001mm（自己テスト） |
| 表示安定性 | ゼロクロスとマルチエコー技術を採用し、厚さ測定値がエコー強度、材料減衰係数、ゲイン、ゲート高さの影響を受けないようにし、高い測定安定性と信頼性を実現しています。 |
| 測定周波数 | 4Hz、8Hz、16Hz |
| 分解能 | 0.1mm、0.01mm、0.001mm（0.01インチ、0.001インチ、0.0001インチ） |
| パルスジェネレーター | 負の矩形波エミッションを採用し、パルス幅と電圧はプローブと自動的に一致します。 |
| 音速範囲 | 400-19999m/s |
| 校正ブロック | 4mm（鋼） |
| 自動シャットダウン | 5分、10分、20分、手動シャットダウンから選択可能。 |
| プローブ校正 | 1点校正、多点校正 |
| ゲイン | 自動ゲイン制御、手動ゲイン制御 |
| ゲイン範囲 | 0～70dB |
| 検出モード | 無線周波数（RF）、正の半波（POS）、負の半波（NEG）、全波（FULL） |
| 測定モード | （1）MB-E：最初のエコーから最初の底面エコーまでの伝播時間に基づく測定モード。（2）E-E：コーティング透過測定モード、任意のEm～Enエコーを選択可能。（3）ME-E：マルチエコー測定モード。（4）THIN：薄肉測定モード。 |
| 数値モード | 厚さ値モード、差分/減少率モード、最大/最小値モード |
| Aスキャンモード | 利用可能 |
| Bスキャンモード | 利用可能 |
| カップリング表示 | 利用可能 |
| バッテリー表示 | 利用可能 |
| 言語 | 英語 |
| 単位 | mm/インチ |
| メニュー操作 | 利用可能 |
| ソフトウェア機能 | ダイナミックゲート設定、ブランキング設定（Blank）、エコーブランキング設定（E-blank）、エコーフリーズ、エコートランスレーションとスケーリング |
| ストレージ機能 | 100,000の厚さ（100グループ、各グループ1000）、500グループのAスキャン波形、500グループのBスキャン波形を同時に保存できます。 |
| ホストプログラムのアップグレード | 利用可能 |
| ディスプレイ | 3.5インチQVGA（320×240）カラーTFT-LCDスクリーン |
| データ転送 | USB3.0シリアル通信をサポートし、データをコンピューターに送信します。 |
| 動作温度 | -10℃～+50℃; 特別な要件がある場合は、-20℃に達することができます。 |
| 動作電圧 | 単三電池4本が必要です。電力が不足している場合は、低電圧プロンプトが表示されます。 |
| 外形寸法 | 204 x 100 x 36（mm） |
| 総重量 | 310 g（バッテリーなし） |
この製品は、Aスキャンモード、Bスキャンモード、数値表示モードを備えています。
✓ 測定範囲が広く、独自の「マルチエコー」技術を採用し、最小測定厚さ0.15mm（鋼）の超薄型部品の測定を実現しています。
✓ この製品は高精度で厚さを測定でき、最大測定分解能は0.001mmに達します。繰り返し分解能は±0.002mmに達します。
✓ コーティング透過とエコーからエコーへの測定機能を備えており、表面に塗料層やコーティングがある材料の測定に使用されます。
✓ 複数の測定モード：mb-e、E-E、me-eモードは、従来の厚いワークピースの測定に対応しています。Thinモードは、薄い部品の測定を実現します。
✓ 数値モードには、従来の厚さ値モード、差分/減少率モード、最大値モードが含まれます。
✓ 2つのゲインモード：自動ゲイン/手動ゲイン
✓ 手動シャットダウンと自動シャットダウンを設定でき、省エネ機能があります。
✓ ダブルクリスタルプローブやシングルクリスタルプローブなど、さまざまなプローブをサポートし、最大20MHzの高周波プローブをサポートしています。
✓ 大容量ストレージをサポートし、100000の厚さ値、500グループのAスキャン波形、500グループのBスキャン波形を同時に保存できます。
✓ 320x240の高解像度（QVGA）を備えた大型3.5インチカラーTFT-LCDディスプレイ
✓ さまざまな校正方法があり、1点校正、多点校正、手動校正モードをサポートし、同時に音速とプローブゼロ位置を校正できます。ダブルクリスタルプローブのvパス補正をサポートしています。
✓ メートル法と英国システムの変換をサポートしています。ミリメートルとインチの単位を切り替えることができます。
✓ 英語表示をサポートしています。
金属（鋼、鋳鉄、アルミニウム、銅など）、プラスチック、セラミック、ガラス、樹脂、ガラス繊維、その他の優れた超音波伝導体の厚さ測定に適しています。
超音波厚さ測定の原理は、光波測定の原理と同様です。プローブから放出された超音波パルスは、測定対象に到達し、対象内で伝播します。材料界面に到達すると、プローブに反射されます。測定対象の厚さは、材料内の超音波の伝播時間を正確に測定することによって決定されます。
オプションのプローブ:
| TS400 ダブルクリスタルプローブ | 10Mhz | 5mm | 0.5-50mm |
| TS500 ダブルクリスタルプローブ | 5Mhz | 5mm | 1.0-65mm |
| TS510 ダブルクリスタルプローブ | 5Mhz | 10mm | 1.0-500mm |
| DTM15 シングルクリスタルプローブ | 15 MHz | 6mm | 0.15-22.5mm |
| DTM7.5 シングルクリスタルプローブ | 7.5Mhz | 6mm | 0.5-22.5mm |
| DTM10 シングルクリスタルプローブ | 10Mh | 6mm | 0.3-22.5mm |
| DTM5 シングルクリスタルプローブ | 5M | 6mm | 1.0-22.5mm |
| BD510 シングルクリスタルプローブ | 10Mh | 10mm | 1-1000mm |
| BD212 シングルクリスタルプローブ | 2MHz | 12mm | 4-1800mm |
| ダブルクリスタルプローブケーブル | |||
| シングルクリスタルプローブケーブル | |||
