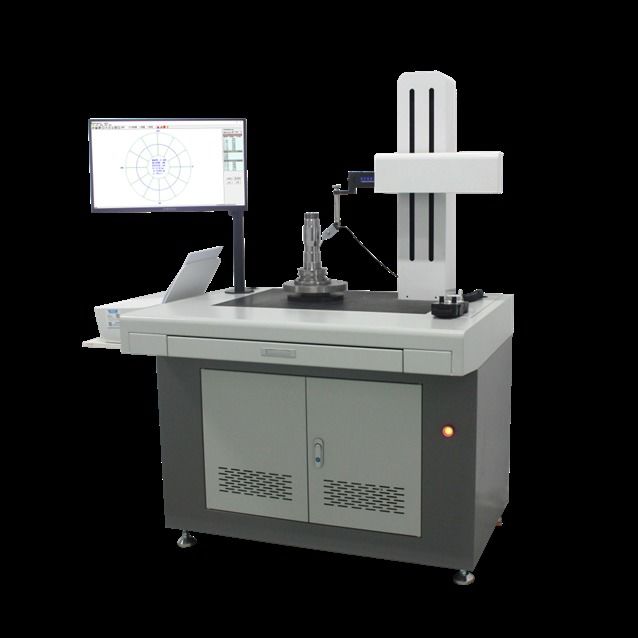

| モデル名: | SRT-7190 | ローヤリングタイプ: | 空気浮遊機 |
|---|---|---|---|
| スピンドル精度: | ±0.025μm | システム精度: | 00.06μm |
| ハイライト: | 高精度丸み測定器,高精度丸み測定器,HUATEC 丸み測定器 |
||
| 部品名 | 型式名 | SRT-7190 |
|
回転ワークテーブル |
ベアリングタイプ | エアフローティング |
| スピンドル精度 | ±0.025μm | |
| システム精度 | 0.06μm | |
| 最大外径測定 | Φ140mm（拡張可能） | |
| 最小内径 | φ3mm | |
| 最大積載量 | 60kg | |
| 回転速度 | 5RPM/分 | |
| 垂直軸（Z軸） | 垂直移動 | 300mm（増幅可能） |
垂直移動
|
電動移動 | |
| 最大検出深さ | 60mm | |
| 水平アーム（X軸） | 水平移動 | 150mm |
| 突出量 | 25mm | |
| 水平移動 | 電動移動 | |

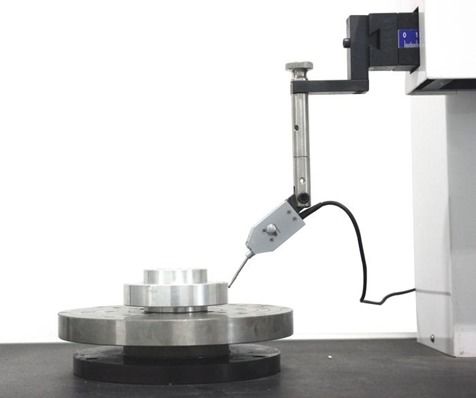

| 検出器 | 収集デバイス | 円形格子 |
| 円形サンプリングポイント数 | 4096 | |
| センサータイプ | 誘導型センサー | |
| センサー分解能 | 0.01μm | |
| 補助機能 |
真円度誤差 評価方法 |
最小二乗法（LSC）、 最小ゾーン法（MZC）、 最大外接円法（MIC）、 最小内接円法（MCC） |
|
フィルタバンド
|
1、1-500、2-500、2-15、2-50、2-150、15-500、15-50、15-150、15-250、3-16、17-100 | |
| 凹凸の除去 | 間欠的な自動識別、凹凸機能の自動および手動除去、部分円弧測定真円度機能 | |
| ソフトウェア機能 | 真円度、うねり、同軸度、垂直度、平行度、平面度 |
注：上記の技術パラメータは、ユーザーの実際のニーズに応じて調整できます。さまざまな問題について、当社の技術担当者にご相談ください。
この機器は、さまざまな機械部品の平面線と断面プロファイルのパラメータを測定できます。ベアリング業界では、真直度、傾斜、角度処理、円処理（直線から接線までの距離、円の中心から円の中心までの距離、円の中心から円の中心までの距離）、点と線処理（交差点から線までの距離、交差点から円の中心までの距離、2本の直線交差、交差点と交差点の距離）、対数曲線、溝幅、溝深さ、溝端距離、コア距離傾斜、水平距離など、あらゆる種類の部品を測定できます。
1. ホスト：清華同方A3500
2. オペレーティングシステム：Windows10システムオペレーティングシステム専用測定ソフトウェア、強力で操作が簡単。
3. CPU：G5905
4. メモリ：8G
5. ハードディスク：500G以上;
6. シャーシ：清華同方標準シャーシ;
7. 電源：標準
8. 清華同方標準キーボード光学マウス;
9. ディスプレイ：清華同方標準21.5インチLCDディスプレイ
10. プリンター：HP 1212カラープリンター;
11. 真円度うねり専用制御ボックス
