TG-M70C 磁気クローラ腐食および電磁超音波厚さ測定ロボット、プレート壁腐食検出用

TG-M70C 磁気クローラー腐食と電磁超音波厚み測定ロボット

1簡潔に紹介

このシステムではリモコン制御システムによって高空の壁厚さ腐食の急速な検出を実現することができます..

• 希少土の高強度永久磁石ホイールを使用すると 予期せぬ停電でも 検出された表面から落ちません鉄磁気部品の表面上の垂直と逆の多姿勢運動.
• インストール電磁超音波厚み探査機 壁の侵食に対する迅速なスクリーニングと位置付け
• 精密なスキャン 厚さ腐食をテストする
• AスキャンとBスキャンが一致する
• ビデオカメラを装備し,検査された表面のビデオ状況をリアルタイムで観察することができます.
• スキャン方向を制御するリモコンシステムで,スキャニング方向を事前に設定できます.
• (オプション) 高温機能:過熱警告および保護機能により,−10~+150°Cの範囲内の高温作業部件を直接検出することができます.
• 2構成と価格

• ポイント	名前	ユニット	量	コメント
  1	テストホスト (PCとソフトウェア)	セット	1
  2	TG-M70C 二輪磁気クローバー (ビデオと厚み測定モジュールも含む)	セット	1
  3	電源と制御箱	パーツ	1
  4	コントローラー	パーツ	1
  5	欠陥表示メカニズム	パーツ	1	選択可能
  6	試験制御ケーブル	メートル	30	パーソナライズ可能 ≤50m
  7	安全ロープの落下防止装置	メートル	30
  8	他のアクセサリー (磁気解体パッドなど)	セット	1
  合計 (VAT,運送費用,職員訓練手数料を含む)

• 3.磁気クローラーとホスト
  1. 機能的特徴
• ★(選択可能)高温機能:超温警告と保護機能 (温度が上昇すると,使用者にクローバーを環境温度のゾーンに移動させるよう警告します.冷却後,ユーザーに高温エリアにクローラーを駆動し,検出作業を継続することを思い出させる)-10~+150°Cの範囲内で高温の作業部件を直接検出することができます.
• ★統合された前視と後視の二重カメラ: 空中部品の点検位置と点検経路を地上でのリアルタイムで監視し調整することができ,制御可能な点検経路を確保できます.
• 強い磁気吸着,重荷,高い安全性鉄磁性材料の表面にしっかりと吸収することができます (労働力によって静止している場合も引き下げることは困難です).つまり事故的な落ち込みを防ぐため,落ち込み防止装置も装備されています.
• 運動 の 姿勢 の 多様性: 鉄磁性材料の表面を垂直,水平 (上下),傾斜,逆転など様々な姿勢で移動することは安全です.
• 運動精度が高い: 高功率の二重モーター駆動モードを採用し,正確に前進と後退と方向付けすることができます. 高精度エンコーダーを装備して,ミリメートルレベルまで正確なプログラムステップ検出を実現することができます.そして,正確にステップ間隔を設定し,横向の前進と撤退のストロークすることができます.
• 柔軟で巧妙な車体設計: コンパクトサイズ,回転半径が小さい.ハンドルで簡単に移動,配置,リサイクルできます.
• ★運動指向機能: マクロビデオ監視機能により,検査された表面のビデオ状況を時間内に観察できます.
• ★距離定位 (定位誤差 ≤30mm),欠陥マーク機能 (オプション),疑わしいエリアの観察を繰り返すのに便利です.
• ★探査機の電動リフティングメカニズムにより,溶接や突起などの障害物を横断するときに探査機を上げることができ,後押しされない.
• 専門的に設計された"スキャニングクランプメカニズム"は,移動と探査器の結合の安定性を保証する.
• 特殊なケーブル,爆発防止のプラグ,漏れ防止装置により,電気安全性が高い.
• EMAT と ロボット体内の他の回路モジュールは 水,鉄のフィルリング,その他の異物が入るのを防ぐために 保護箱に封印されています
• 携帯ケーブルラックには取り外せる高明るさ (太陽光で見える)高解像度産業用制御パネルで,操作環境とフィールドでの使用条件を考慮する.
• 完全にプログラムされた動き制御と並行同期処理: 超音波データ,画像データ,移動距離データを同時に取得できます.データと記録の同期と正確性を保証できる労働効率を大幅に向上させる.
• メインコンピュータのオペレーティングソフトウェアには,人間とコンピュータの相互作用,ユーザ管理,パラメータ入力,レポート生成,出力/印刷,データ保守およびバックアップの機能モジュールがあります.作業日記オンラインヘルプなどです
  1. 技術パラメータ
• ホスト:CPU≥ i5/4GHzクワッドコア,ハイエンド産業用フラットパネル,高明るさHDディスプレイ10.6インチ (カスタマイズ可能),標準500G高速ハードディスク (拡張可能),IPX3保護.
• 制御ケーブル (爬行距離): 30m (カスタマイズ可能 ≤50m)
• 移動動作:第3ギア速度調整 (低速20mm/s,中速50mm/s,高速100mm/s) は,検出位置に迅速に移動したり地面に撤退したりできます.凸の梯子の障害物横断能力 ≤4mm
• ★工件表面の最小曲率半径 R:パイプの長長軸外運動 ≥85mm,パイプの外周運動 ≥110mmパイプの内長軸移動 ≥250mmパイプの内周運動 ≥850mm ボールの外部運動 ≥150mm ボールの内部運動 ≥850mm
• ★クローバーボディ (EMATモジュール搭載):L395×W150×H145mm,体重約7.5kg
• コントローラー:L220×W145×H60mm,3.5インチ 640×480ピクセルタッチディスプレイ,重さ約0.4kg
• ビデオ監視 (視覚検査)
• 照明源:高明度のLED照明源,5レベル調整
• ★フロントカメラ:カラーCMOS,動的および静的ピクセル 2百万 /1920×1080, 最大撮影視角 90°,光学ズーム10×,組み合わせた回転プラットフォーム:上下回転180°,左右回転60°
• ★後部カメラ:カラーCMOS,ダイナミックと静的ピクセル300万 /2304×1296,撮影角度90°
• 電源:単相 AC100~240V,50/60Hz,電源消費 ≤200VA
• 温度 -10°C~+50°C,湿度 ≤85%R.H
• ★(選択可能)高温機能:
• -10°C~+50°C: 連続動作,特別な冷却は必要ありません
• 50~150°C:垂直,水平懸垂,傾斜,手立体,その他の姿勢 (適宜),各作業時間 ≤3h @50~100°C, ≤2h @100~150°C,冷却間隔 ≥1h横横の位置 (最も激しい焼き),各作業時間 ≤2h @50~100°C, ≤1h @100~150°C,冷却間隔 ≥1h
• EAMT厚み測定単位
  1. 機能的特徴
• ★表面を磨く必要もなく,防腐塗装や腐食の浸透も不要で,コプラントも不要です.
• ★厚さ測定は表面腐食,塗料,腐食防止,および厚さ4mmまでの他のコーティングに浸透することができます.計器で表示される金属物体の厚さの値は,コーティング厚さの計算を考慮する必要はありません..
• ★測定不垂直性 (検査対象物の正直線への変換器/探査機) は ±25まで^o探査機を設置した後,垂直性が少なくなる.
• 厚さ測定結果は,デジタル値形式,Aスキャン形式,時間ベースのBスキャン画像形式, ★および距離ベースの (エンコーダー) Bスキャン画像形式で表示できます.
• ★専門的なインテリジェントアルゴリズムを用いて,厚さ測定には3つのモードがあります.自動モード,単ゲートマニュアルモード (単ピーク方法),双ゲートマニュアルモード (ピークからピーク方法).人工要因の影響が大幅に減少し,操作ステップを簡素化.
• 基本的な材料のシア波速度のデータベースを組み込み,シア波速度の値をカスタマイズできます.
  1. 技術パラメータ
• 厚さ測定:精度0.04mm,範囲2~120mm (鋼)
• ★作業距離/離陸距離:≤4mm
• ★測定非垂直性 (試験対象物に対する変数器/探査機の正常):±25^o
• 音速範囲1000~9999 m/s 調整インクリメント 1 m/s
• ゲート機能:自動ゲート,手動シングルゲート,手動ダブルゲート
• 電磁超音波探査機:弱または不常磁石,磁気吸着≤15N,円形 Φ30×高さ44mm,重量≤80g
• 作業温度: -10~+50°C

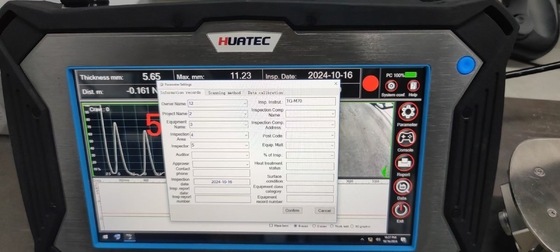

• 測定分析ソフトウェア
• ★厚さの同時表示,A,BSスキャン結果
• 試験記録を直接発行し,データ分析と処理を容易にするため,厚さ値リスト
• Win7~11 (32/64ビット) オペレーティングシステムに対応

•

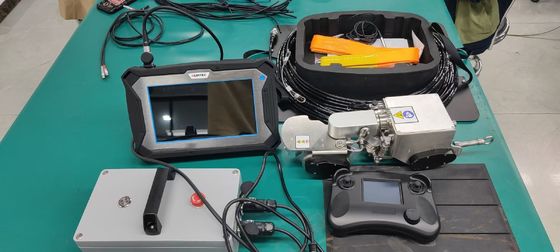

• 4荷物リスト
• テストホスト (PCとソフトウェア) 1セット
• TG-M70C 二輪磁気クローバー

• (ビデオと厚み測定モジュールを含む) 1セット

• 電源と制御箱 1個
• コントローラー1台
• 欠陥表示メカニズム 1個 (オプション)
• 試験制御ケーブル 1セット
• 標準試験ブロック (炭素鋼円形 Φ20 × 厚さ10mm) 1個
• 他のアクセサリー (磁気解体パッドなど) 1セット
• 安全ロープの落下防止装置 1個
• 操作説明書1 本
• 工場試験報告1 コピー
• 振動防止輸送箱1本

•
