商品の詳細:
|
| x軸: | 200mm | まっすぐ: | 0.6μm /100mm |
|---|---|---|---|
| Z1（範囲）センサー: | 40mm（粗さ範囲同期） | Z2 (高さ): | 550mm |
| 線形正確さ: | ≤±(1+I0.12HI) μm | 査定の長さ: | λc×3、4、5、6、7 |
| 遮断波長: | 遮断波長 | 測定速度: | 0.02mm/秒～4.0mm/秒 |
| 測定モード: | センサー移動 | ||
| ハイライト: | 輪郭粗さうねり測定機,デジタル格子センサー測定機 |
||
| 属性 | 値 |
|---|---|
| X軸 | 200mm |
| 真直度 | 0.6μm / 100mm |
| Z1（範囲）センサー | 40mm（粗さ範囲同期） |
| Z2（高さ） | 550mm |
| 線形精度 | ≤±(1+I0.12HI)μm |
| 評価長 | λc×3,4,5,6,7 |
| カットオフ波長 | カットオフ波長 |
| 測定速度 | 0.02mm～4.0mm/s |
| 測定モード | センサー移動 |

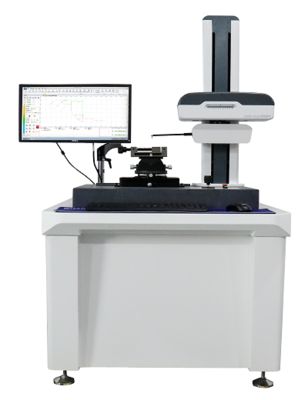

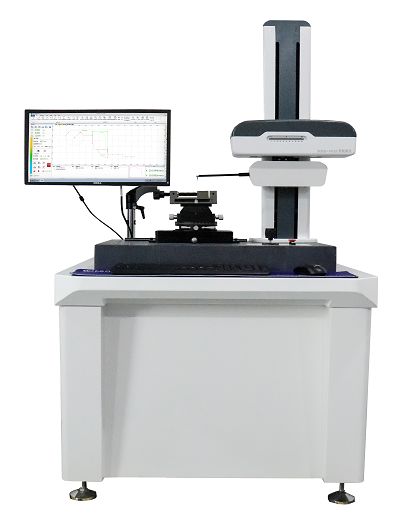

このSRT-680G 輪郭および粗さうねり統合テスターは、包括的な表面分析のために設計された精密測定器です。
| 項目 | パラメータ | 分解能 |
|---|---|---|
| 測定範囲 | X軸：200mm | 0.1μm |
| 真直度 | 0.6μm / 100mm | -------- |
| Z1（範囲）センサー | 40mm（粗さ範囲同期） | 0.05μm |
| 最小内径 | 30mm（特殊な測定針を使用すれば、より小さい直径も可能） | ---------- |
| アーク測定 | ≤(1.2+R/8) for 2mm＜R＜10mm 標準ボール | 120°サンプリングアーク |
| 角度測定 | ≤±1' for 60°,90°角度ブロック | 5mmサンプリング長 |
| 粗さ測定 | 残留値ノイズ≤0.005μm | λc：0.08mm、0.1mm/s速度 |
| 電源要件 | AC 220V±10% 50Hz | -------- |
水平距離、垂直距離、直線距離、半径、直径
水平角度、垂直角度、交差角度
平行度と垂直度
真直度、クラウン、円弧プロファイル
Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rz(jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax, Rz-ISO
wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr), wmr(c), wdq
| 寸法 | 製品（mm） | 梱包（mm） | 重量（kg） | 体積（m³） |
|---|---|---|---|---|
| 長さ × 幅 × 高さ | 1400 × 725 × 1740 | 960 × 960 × 1950 | 270（製品）、50（梱包） | 0.88 |
