商品の詳細:
|
| Product name: | Roughness and Contour Tester | Angle: | Horizontal Angle, vertical angle, cross angle |
|---|---|---|---|
| X axis: | 200mm | Straightness: | 0.6μm /100mm |
| ハイライト: | デジタル荒さとコントールのテスト,高精度なコンタクトテスト,破壊性のない荒さとコントールのテスト |
||
| 属性 | 値 |
|---|---|

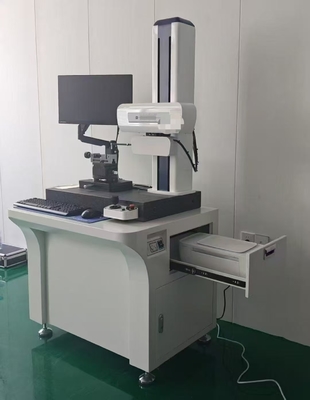

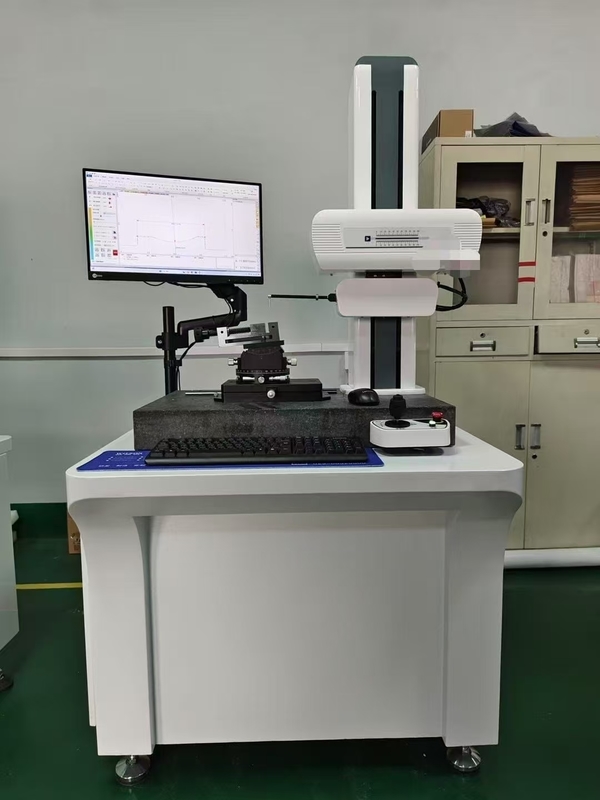

| 製品名 | 粗さ・輪郭形状測定機 |
| 角度 | 水平角度、垂直角度、交差角度 |
| X軸 | 200mm |
| 真直度 | 0.6μm / 100mm |
水平距離、垂直距離、直線距離、半径と直径
水平角度、垂直角度、交差角度
平行度と垂直度
真直度、クラウン、円弧プロファイル
補助点、補助線、補助円
| 項目 | パラメータ | 分解能 |
|---|---|---|
| 測定範囲 X軸 | 200mm | 0.1μm |
| 真直度 | 0.6μm / 100mm | -------- |
| Z1(範囲)センサー | 40mm(粗さ範囲同期) | 0.05μm |
| Z2 (高さ) | 550mm | カラム |
| 最小内径 | 30mm (特殊ニードル使用でより小さい) | ---------- |
| 直線性精度 | ≤±(1+I0.12HI)μm | -------- |
| 円弧 | ≤(1.2+R/8) | 2mm＜R＜10mm 標準ボール |
| 角度 | ≤±1分 | 60°、90°角度ブロック |
| 粗さ残留値ノイズ | ≤0.005μm | λc:0.08mm、速度0.1mm/s |
| 部品名 | プロジェクト名 |
|---|---|
| 機械部品 | ホスト機器スタンド x1、花崗岩テーブル: 1 |
| フローティングガイドレール: 1、デジタルセンサー: 1 | |
| 直立カラム: 1 | |
| 調整プラットフォーム | 水平調整装置、回転調整装置、フラットマウスクランプシステム |
| 校正ゲージ | 1セット (標準機器) |
| スタイラスとプローブ | φ3*24mm R0.025mm スタイラス: 2個、φ3*24mm R0.025mm スロープチップ付き: 2個 |
| 粗さスタイル: φ3*24mm R5μm ニードルプローブ: 1個 | |
| カーボンファイバー測定ロッド: φ8*150mm プローブ: 1個 | |
| 電気部品 | 電気制御システム:1、コンピュータ 1、HPインクジェットプリンタ 1、ソフトウェア:1 |
| 製品 | 梱包 | Wt.kg | CBM m³ | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Lx | Ly | Lz | Wt(kg) | Lx | Ly | Lz | Wt(kg) | ||
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
電源: AC 220V±10% 50Hz
環境要件: (T):10～30℃、(RH):＜85%、明らかな振動なし、独立した接地
