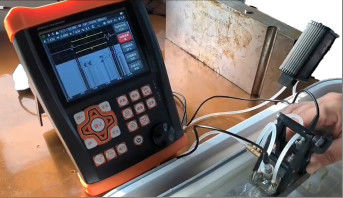

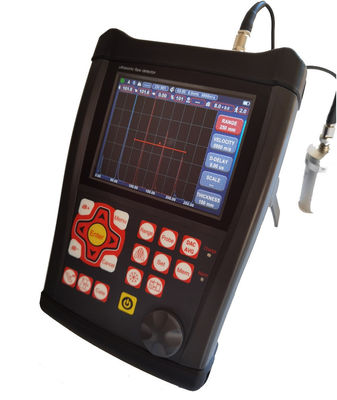

FD630 ポータブル超音波溶接探傷器（DAC TCG DGS TOFD解析付き）

FD630 ポータブル超音波溶接探傷器（DAC TCG DGS TOFD解析付き）
FD630 ポータブル超音波溶接探傷器（DAC TCG DGS TOFD解析付き） FD630 ポータブル超音波溶接探傷器（DAC TCG DGS TOFD解析付き）

大画像 :  FD630 ポータブル超音波溶接探傷器（DAC TCG DGS TOFD解析付き）

商品の詳細:
Place of Origin: China
ブランド名: HUATEC
証明: CE
Model Number: FD630
お支払配送条件:
Minimum Order Quantity: 1 pc
価格: USD4025/set - USD4550/set
Packaging Details: Carton packing box
Delivery Time: 10-15 working days after receipt of your payment
Payment Terms: T/T,Paypal
Supply Ability: 5sets/Month
連絡先

FD630 ポータブル超音波溶接探傷器（DAC TCG DGS TOFD解析付き）

説明
Thickness Measuring range: 0.15mm–15000mm(5920m/s) Material Velocity: 100～20000 m/s
Pulse Repetition Frequency: 10-10000Hz Dynamic range: ≥38dB
Display Delay: -20 to 3400 µs Power Requirements: AC Mains 100-240 VAC, 50-60 Hz
ハイライト:

ポータブル超音波溶接探傷器

,

DAC TCG付き溶接探傷器

,

超音波TOFD解析装置

FD630 DAC/TCG/DGS/TOFD分析機能 ポータブル超音波溶接検証検出器
主な仕様
属性 値
厚さ測定範囲 0.15mm～15000mm(5920m/s)
材料速度 100～20000 m/s
パルス繰り返し周波数 10-10000Hz
ダイナミックレンジ ≧38dB
表示遅延 -20～3400 µs
電源要件 AC電源 100-240 VAC、50-60 Hz
製品の特徴
  • 校正、カーブ作成など、ユーザーフレンドリーなダイアログインタラクティブ操作。
  • TOFDモード、TOFD検出、非常に効率的かつ低コスト。
  • 必要なすべてのツール：DAC、AVG、TCG、カラーBスキャン、AWS、溶接図など。
  • パルス繰り返し周波数：10～10000Hzの精密調整、高速スキャン、見逃しなし。
  • 高い信号対雑音比、クリアで安定したエコー、ノイズ対策設計、過酷な作業条件に最適。
  • 12ビットAD、高速サンプリングにより、すべての詳細を備えたより良いエコー図が得られます。高感度で、微小な欠陥も検出できます。
  • 厚さ試験モード、測定範囲：0.15mm～15000mm(5920m/s)、測定分解能：0.001mm。
  • プローブ分析レポートの自動生成。
  • 欠陥検出ビデオ録画。無制限のUSBデータストレージ、PDFレポート出力。
  • 現場での検出レポートの生成と印刷のためのモバイルデバイスへのBluetooth接続。
  • IP65規格。合金+シリカゲルケース、防水・防塵、堅牢で長持ち。ダンピングサポートにより、あらゆる角度で自立します。
  • バッテリーは1回の充電で15時間持続します。各バッテリーには独自の充電制御があるため、2つのバッテリーを使用すると、24時間体制で作業できます。
技術仕様
範囲：0～15000 mm、鋼材速度
材料速度：100～20000 m/s
パルス繰り返し周波数：10～10000Hz
ダイナミックレンジ：≧38dB
直線性：水平：+/-0.2% FSW、垂直：0.25% FSH
アンプ精度：+/-1 dB
分解能：>40dB (5P14)
感度残差：>66dB
リジェクト（抑制）：0～80%フルスクリーン高さ
500の独立した設定、任意の基準を自由に入力可能
1000 Aグラフの大容量メモリ
テストモード：パルスエコー、デュアルエレメント、スルー伝送
プローブタイプ：シングルストレート、シングルアングル、デュアルストレート、デュアルアングル
ゲートモニター：スイープ範囲全体で制御可能な2つの独立したゲート
単位：インチまたはミリメートル
表示遅延：-20～3400 µs
プローブ遅延/ゼロオフセット：0～99.99µs
内蔵充電式リチウムイオンバッテリーパック、7.2V、8000 mAh
表示の明るさによって異なる15時間の公称動作時間
4時間の標準充電時間
寸法：260×175×60 (mm)
重量：1.2kg
動作温度：-10℃～50℃
保管温度：-30℃～50℃
高度な機能
  • 正確な欠陥位置の自動表示（深さd、レベルp、距離s、振幅、sz dB、φ）
  • 欠陥サイズ測定：AVG/AVGまたはDACを使用した自動欠陥サイズ測定により、欠陥の合否報告を迅速化
  • トランスデューサーのゼロ点、角度、フロントエッジ、材料速度の自動校正
  • エコーを評価するためのDACとAVGの作成と使用に便利で、カーブを修正および補正できます
  • Uディスクを接続すると、無制限のメモリ、PDFレポート出力、システム更新が可能
  • テストプロセスのビデオを自動的に作成して再生します。upanを使用すると、ビデオの長さに制限はありません
  • カラーBスキャン、TOFD、溶接図
  • ユニットには15の規格が含まれています
  • 現場での検出レポートの生成と印刷のためのモバイルデバイスへのBluetooth接続
  • AWS D1.1に準拠
  • 曲面補正機能
  • クラック高さ測定機能
  • ゲートの拡大：ゲート範囲を画面全体に広げる
  • 自動ゲイン機能
  • エンベロープ：ライブAスキャンを60 Hzの更新レートで表示し、Aスキャンのエンベロープを表示
  • ピークホールド：凍結されたピーク波形をライブAスキャンと比較して、テスト結果を簡単に解釈
  • スキャンフリーズ：表示フリーズは波形と音響パスデータを保持
  • アラーム：ビープ音とLED
  • リアルタイムクロック
  • ゲート内のエコーの塗りつぶし、マークのキャプチャ、エコーの色
基本機器パッケージ
  • ポータブル超音波探傷器
  • ストレートビームトランスデューサー（2.5 MHz、φ20）
  • アングルビームトランスデューサー（4 MHz、8 mm×9 mm、60°）
  • トランスデューサー用相互接続ケーブル（Q9-C5、またはオプションのC9-C5）
  • 充電式リチウムイオンバッテリーパッケージ、7.8アンペア時
  • 電源/充電器ユニット
  • 英語の取扱説明書
  • アプリソフトウェア
  • ストラップ
