商品の詳細:
|
| シリーズ全体がワイヤーロープの直径範囲を検出できます: | φ1.5-300mm (異なる仕様のセンサーを設定する必要があります) | 質的: | 単一集中壊れた壊れたワイヤの定性的検出の精度は99.99％です |
|---|---|---|---|
| 精度: | 1つの場所で壊れたワイヤの数が100回以上誤差なく検出された場合、92％以上 | テスト精度表示値の許容誤差: | ±0.2％ |
| 電源: | パソコン電池から5V | ||
| ハイライト: | Wifiワイヤロープの欠陥検出器,HRD-120 欠陥検出機,統合非破壊検査装置 |
||

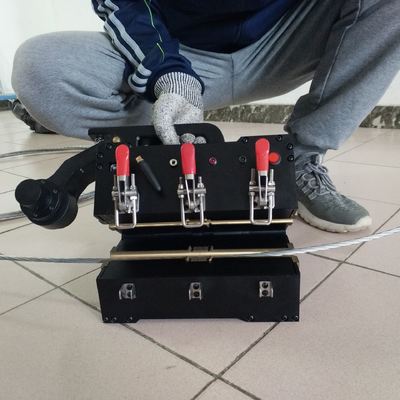

HRD-120 ワイヤロープ総合欠陥検出機
一. 製品概要

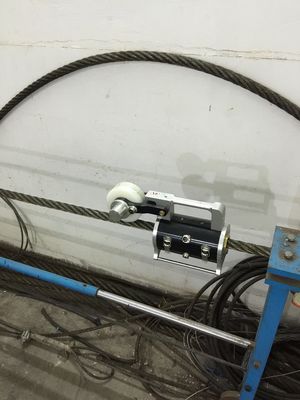

◆ ワイヤロープの内部および外部の素線破断、摩耗、錆、変形、緩み、飛び線、材質変化などの欠陥をオンラインで検出。
◆ 試験結果レポートは、さまざまな業界の基準を満たすことができ、破断素線の数と、素線全体の破断面積に対する破断面積の比率を示します。
◆ コンピュータのUSBインターフェース（有線）または「独自のWi-Fiネットワーク」（無線）を使用して、直接サンプリング処理分析を行い、オンラインでの音と光によるアラームとリアルタイムの結果表示を行います。

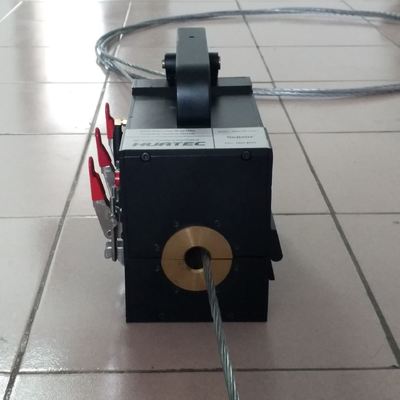

◆ センサーは円形構造で、円周を取り囲み、軸方向に磁化し、ワイヤロープを瞬時に飽和状態に磁化します。
◆ センサーは合金アルミニウムシェルを採用しており、防水、防塵、耐衝撃、防湿機能を備えています。
◆ 安定した動作、信頼性の高い性能、高い検出精度、強力な干渉防止性能、正確なデータ。
◆ ソフトウェアは、Windows 98/2000 / xp/Vista/ Windows 7/8/10/11など、さまざまなコンピューターオペレーティングシステムに対応しています。
◆ 鉱業、ケーブルカー、昇降装置、エレベーター、港湾機械、ケーブルブリッジなどの分野で広く使用されています。
二. 技術的な中核と法的資格
1. 仮想計器：ロープの無限の不確実性。ソフトウェアで従来の計器を置き換え、コンピュータによる直接サンプリング処理を行う仮想計器技術を適用することによってのみ、映画を見るように、ワイヤロープ全体をスキャンし、結果が正確で再現性が高いように、見逃しや誤判断がないことを保証できます。
2. 3つの固定計器：さまざまな業界のワイヤロープ廃棄に関する国家基準に従い、この製品は、ワイヤロープの内部および外部の素線破断、錆、摩耗、金属断面積の変化、緩み、飛び線、変形、材料異常などの欠陥の電磁定性、定量、位置決め、オンライン非破壊検査を適用します。
3. 法的計器：ASTM1571-2021米国規格およびGB/T21387-2008国家規格に準拠しています。
三. 技術指標
全シリーズは、ワイヤロープの直径範囲を検出できます：φ1.5-300mm（仕様の異なるシリーズのセンサーを構成する必要があります）
センサーとワイヤロープの相対速度：0.0-6.0 m/s 最適：0.1-0.5 m/s
センサーガイドスリーブとワイヤロープの最適な隙間は2〜4mmで、許容隙間は0〜15mmです。
素線破断欠陥（LF）検出能力
定性：単一の集中した素線破断の定性検出の精度は99.99％です。
定量：単一箇所での破断素線の数は、1本または1本相当の誤判断を許容します。
単一箇所での破断素線の数が100回以上誤りなく検出された場合の精度率は92％以上です。
金属断面積の変化率（LMA）
検出感度の許容再現性誤差は±0.055％です。
試験精度の表示値の許容誤差：±0.2％
位置（L）検出能力：検出長表示値のパーセント誤差：±0.2％
電源：コンピュータバッテリーから5V
センサー重量：一般的な仕様< 10kg（実際の状況に応じてカスタマイズ）
周囲温度：-10℃〜40℃ 大気圧：86〜106Kpa 相対湿度：≤85%

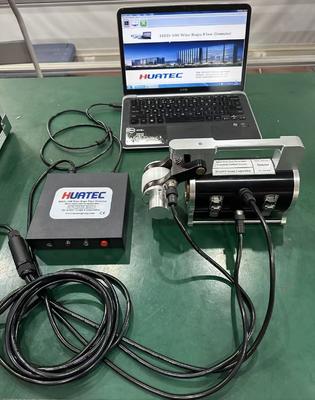

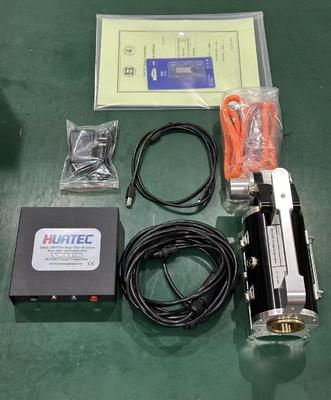

四. システム構成とモデル
すべてカスタマイズが必要です：ワイヤロープ欠陥検出機（48mm小 - 78mm中 - 108mm大）
|
|
SN. |
名前とモデルを設定する |
数量 |
マーク |
|
センシングユニット |
1 |
• 統合センシングユニット • 高速可逆励磁器 • 高導電性信号コンセントレータ • ディスプレイホール磁気感度グループ • フローティングセンタリング摩耗ガイドスリーブ • 高精度距離エンコーダ • 自動位置決めホイールローリングデバイス |
エンコーダを含む |
|
|
2 |
• リアルタイムアラーム（デジタルからアナログへの変換ハイファイ） • ADアナログ-デジタル変換モジュール • 自動ノイズ除去モジュール • 欠陥可聴および視覚アラームモジュール • 検出品質保証モジュール • DAQプラグアンドプレイモード |
Wi-Fiキャプチャを含む |
||
|
|
3 |
交換可能なライニングスリーブ |
5セット |
カスタム仕様については別途協議 |
|
処理ユニット |
4 |
USB伝送ケーブル |
1個 |
カスタムメイド20メートル長 |
|
5 |
Wi-Fiアンテナ |
2個 |
1つはスペアパーツ用 |
|
|
6 |
V3.0バージョン信号リアルタイム処理ソフトウェア |
1セット |
|
|
|
7 |
データ収集コンピュータ（タブレットタイプ） |
1台 |
充電器付属 |
|
|
付属品ユニット |
8 |

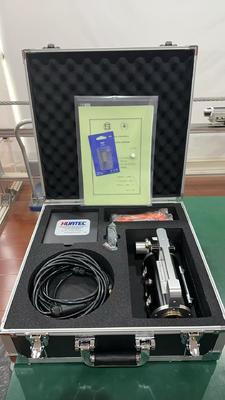

カスタム計器ケース |
1個 |
カスタムプルロッドシフトホイール |
|
9 |
オールインワン充電器 |
1個 |
赤色光：充電中 緑色：フル |
|
|
10 |
フレキシブルトラクション安全ケーブル |
1個 |
センシングユニット用のフレキシブル接続 |
|
|
11 |
操作マニュアル（関連技術データ） |
1個 |
|
|
|
12 |
証明書（保証書） |
1個 |
|
|
|
13 |
梱包リスト |
1個 |
|
注：1、そのうち7つのタブレットデュアルユースコンピュータはオプションです（需要に応じて、費用が追加されます）。
2、すべてのサイズは需要に応じてカスタマイズできます（正確に交換可能なライニングをカスタマイズできます）。例：48mm + 24mm交換可能なブッシング
カスタムオールインワンモデル：
使用場所の条件：
|
|
|
|
||||
|
|
|
|
