HRD-120 統合ワイヤロープ欠陥検出器

HRD-120 ワイヤロープ総合欠陥検出器

I. 製品概要

• ワイヤロープの内部および外部の素線切れ、摩耗、錆、変形、ほつれ、飛び線、材質変化などの欠陥をオンラインで検出。

• 試験結果レポートは、さまざまな業界の規格に適合し、素線切れの数と、素線切れ面積のワイヤの総断面積に対する比率を示します。

• コンピュータのUSBインターフェース（有線）または「独自のWi-Fiネットワーク」（無線）を使用して直接サンプリング処理分析を行い、オンラインでの音と光によるアラームとリアルタイムの結果表示を行います。

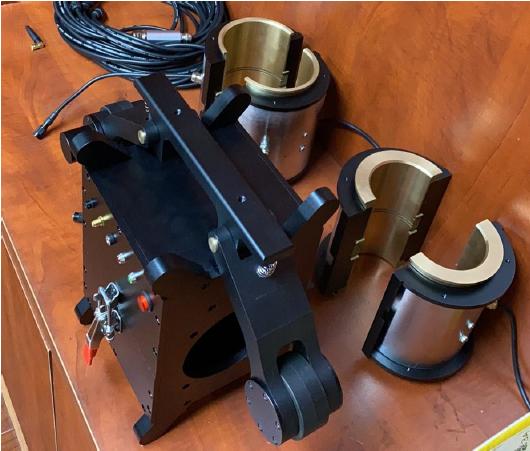

• センサーの円形構造、円周方向の周囲、軸方向の磁化により、ワイヤロープを瞬時に飽和状態に磁化します。

• センサーは合金アルミニウムシェルを採用しており、防水、防塵、耐衝撃、防湿機能を備えています。

• 安定した動作、信頼性の高い性能、高い検出精度、強力な耐干渉性能、正確なデータ。

• ソフトウェアは、Windows 98/2000 / xp/Vista/ Windows 7/8/10/11など、さまざまなコンピューターオペレーティングシステムに対応しています。

• 鉱業、ケーブルカー、昇降装置、エレベーター、港湾機械、ケーブルブリッジなどの分野で広く使用されています。

II. 技術的な中核と法的資格

1. 仮想計器：ロープの無限の不確実性。従来の計器をソフトウェアに置き換え、コンピュータによる直接サンプリング処理を行う仮想計器技術を適用することによってのみ、見逃しや誤判断を確実に防ぐことができます。まるで映画を見ているように、ワイヤロープ全体をスキャンし、結果は正確で再現性が良好です。

2. 3つの固定計器：さまざまな業界におけるワイヤロープの廃棄に関する国家規格に従い、この製品は、ワイヤロープの内部および外部の素線切れ、錆、摩耗、金属断面積の変化、ほつれ、飛び線、変形、材料異常などの欠陥の電磁的定性的、定量的、位置決め、オンライン非破壊検査に適用されます。

3. 法的計器：ASTM1571-2021米国規格およびGB/T21387-2008国家規格に準拠しています。

III. 技術指標

全シリーズで検出可能なワイヤロープの直径範囲：φ1.5-300mm（異なるシリーズの仕様センサーを構成する必要があります）

センサーとワイヤロープの相対速度：0.0-6.0 m/s最適：0.1-0.5 m/s

センサーガイドスリーブとワイヤロープの最適な隙間は2〜4mmで、許容隙間は0〜15mmです。

素線切れ欠陥（LF）検出能力

定性的：単一の集中した素線切れの定性的検出の精度は99.99％です。

定量的：単一箇所での素線切れの数は、1本または1本相当の誤判断を許容します。

単一箇所での素線切れの数が100回以上エラーなしで検出された場合、精度率は92％以上です。

金属断面積の変化率（LMA）

検出感度の許容再現性誤差は±0.055％です。

試験精度表示値の許容誤差：±0.2％

位置（L）検出能力：検出長表示値のパーセント誤差：±0.2％

電源：コンピュータバッテリーからの5V

センサー重量：一般的な仕様< 10kg（実際の状況に応じてカスタマイズ）

周囲温度：-10℃〜40℃ 大気圧：86〜106Kpa 相対湿度：≤85％

IV. システム構成とモデル

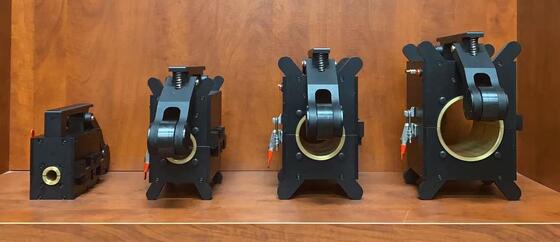

すべてカスタマイズが必要です：ワイヤロープ欠陥検出機（48mm小型 - 78mm中型 - 108mm大型）
